适配Shimano飞轮的FR-1型拆卸套筒结构

这款飞轮拆卸套筒主要面向自行车维修场景，是日常单车维保、轮组拆装作业中必不可少的手动工装部件，专门针对Shimano系列旋式飞轮的锁紧结构设计，解决维修过程中飞轮固定、拆卸扭矩传递的核心需求。从实际使用场景来看，不管是街边单车维修门店的日常维保作业，还是骑行爱好者自行维护传动系统，抑或是自行车生产组装线的预装工序，这类套筒都能适配常规的24mm规格扳手接口，不需要额外定制特殊操作工具，和普通活动扳手、棘轮扳手都能配合使用，操作门槛低。

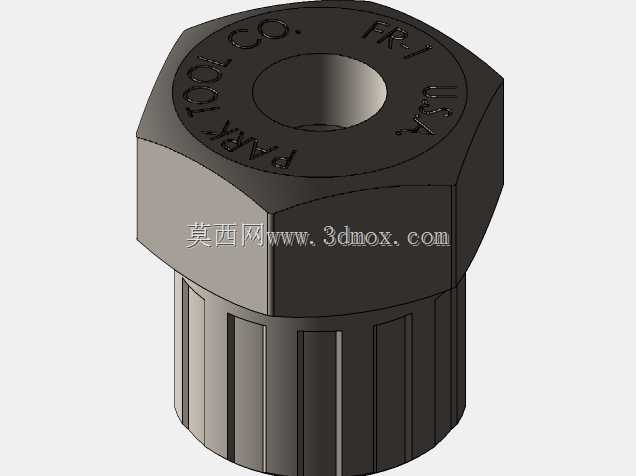

设计过程中完全参照实物工具的测绘尺寸开展建模，上端的内齿结构完全匹配Shimano Freewheels飞轮外圈的锁止卡槽，齿形公差控制在合理范围内，既不会因为间隙过大导致拆卸时打滑损伤飞轮齿片，也不会因为间隙过小出现卡滞无法套入的问题。套筒下部采用标准外六角结构，对边尺寸符合通用手动工具的夹持标准，受力面做了加厚处理，能够承受拆卸飞轮时所需的大扭矩输入，避免长期使用出现六角棱边磨损变形的问题。

从结构特性来看，整体采用中空套筒式设计，上端的齿圈高度刚好覆盖飞轮锁环的啮合深度，套入后不会和飞轮轴杆产生干涉，不管是快拆结构的轮组还是实心轴轮组，都能顺利套入到位，不需要额外拆卸轴部配件。外壁做了竖向防滑棱处理，即使手上沾有油污，手动调整套筒位置时也不会打滑，方便对位操作。下部六角基座和上部齿圈采用一体式结构设计，应力集中位置做了圆弧过渡，承受大扭矩时不会出现断裂风险，完全满足手动工具的强度要求。

建模过程中还原了实物的所有装配边界，内齿的齿距、齿深都和实物保持一致，六角基座的对边距离、整体高度都经过实际测量校准，既可以作为维修工具采购选型的参考模型，也可以作为自制维修工装的设计参照，还能用于自行车维修教学的结构演示，帮助新手理解飞轮锁止结构的拆卸原理。实际使用时只需要将套筒内齿对准飞轮锁环的卡槽卡入，再用扳手转动六角部分，就能顺利松开锁止环完成飞轮拆卸，驻车时也可以配合固定结构卡住飞轮，避免轮组转动影响维修操作。
