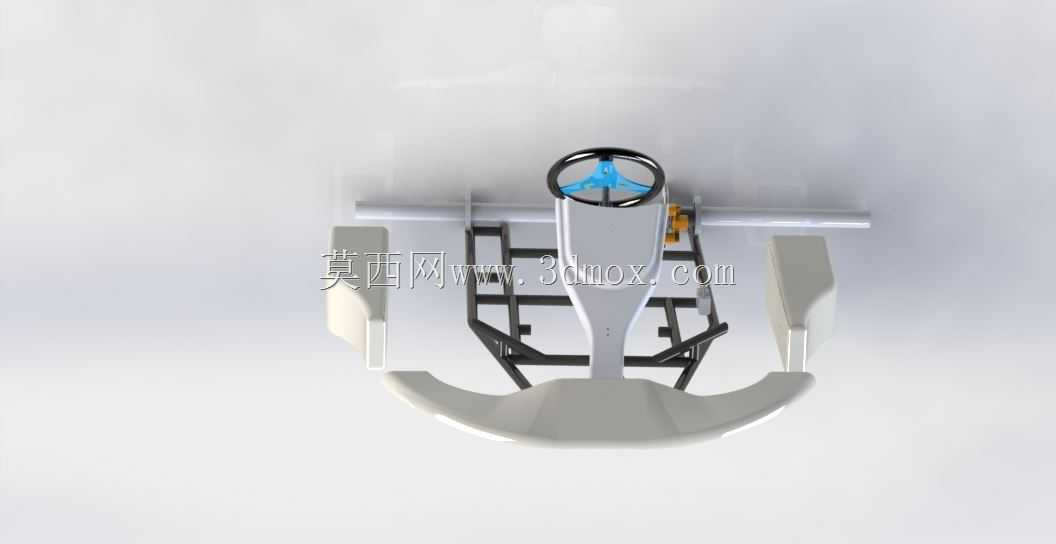

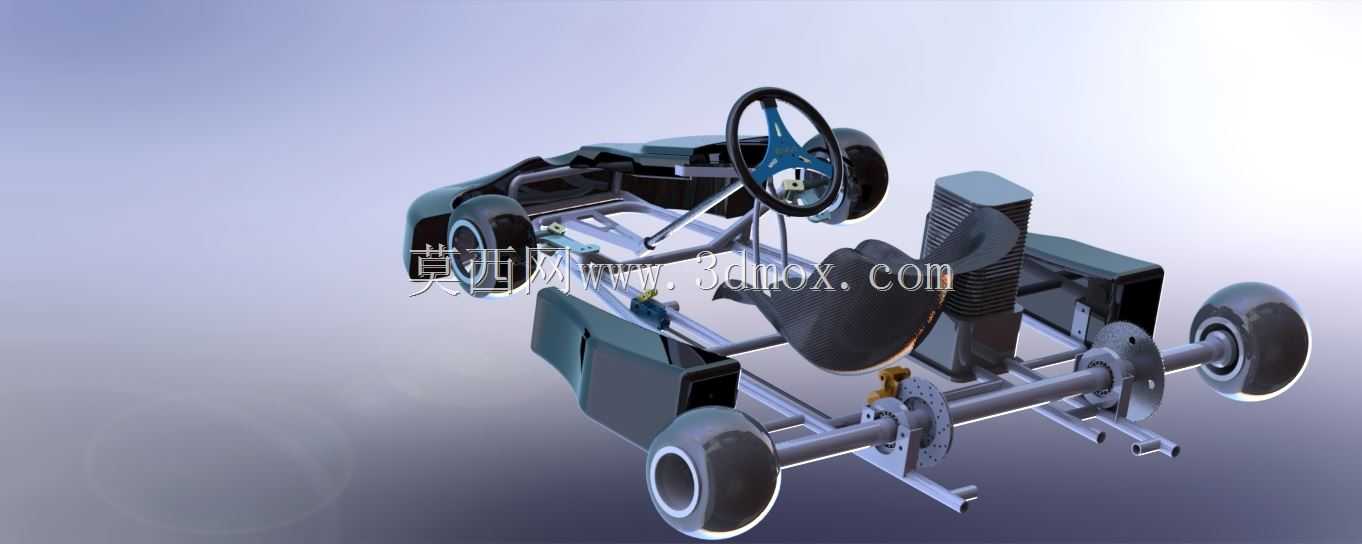

大学生项目用卡丁车原版车架结构设计

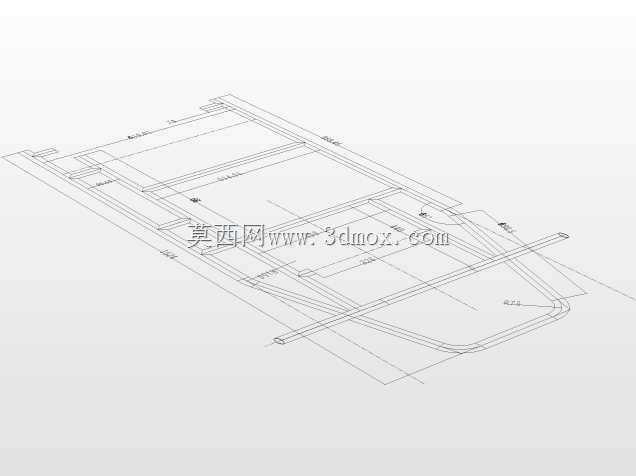

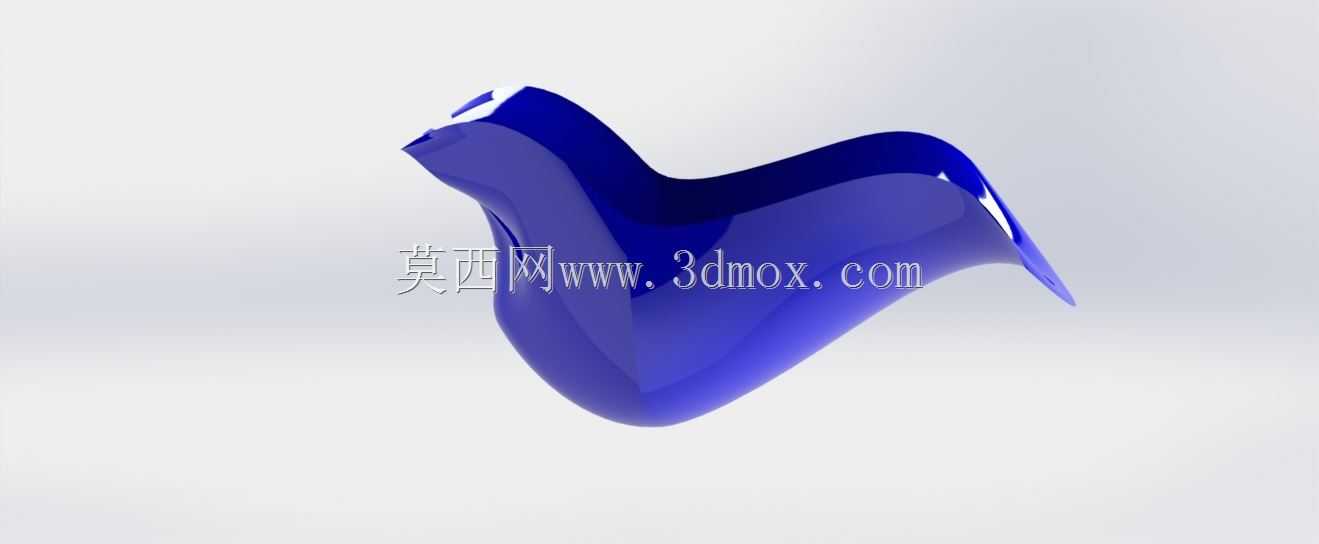

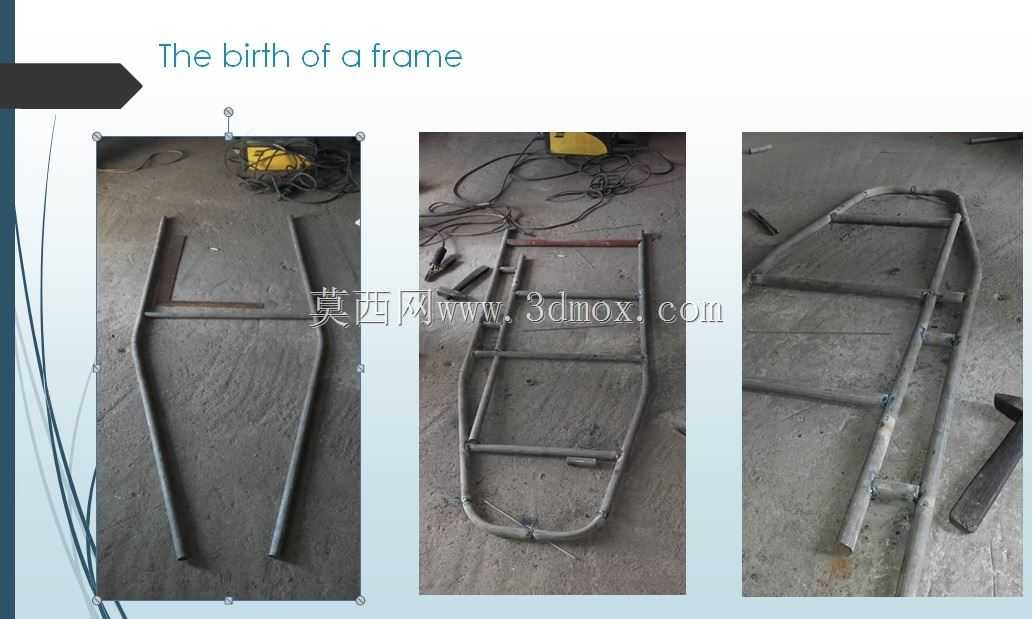

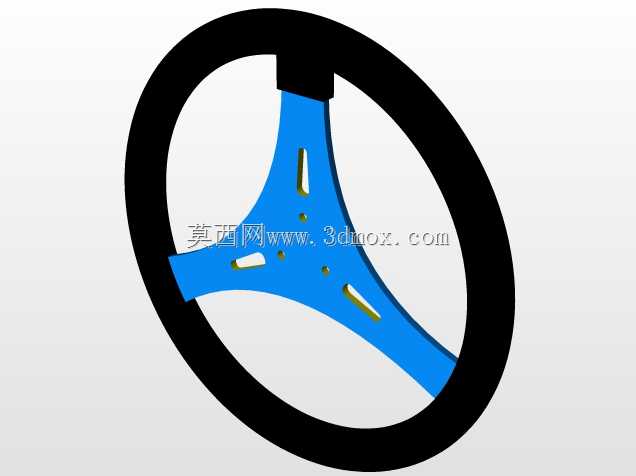

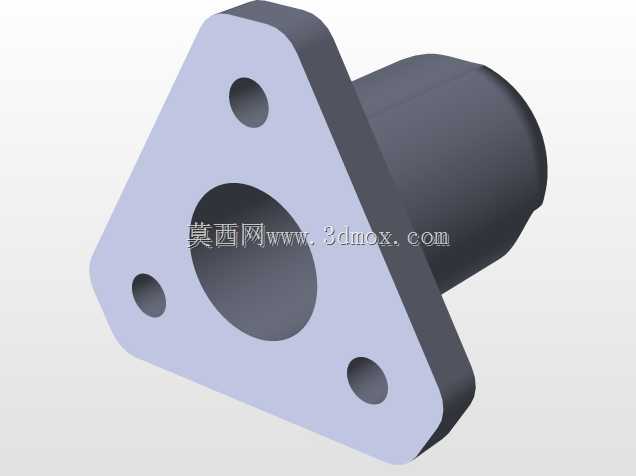

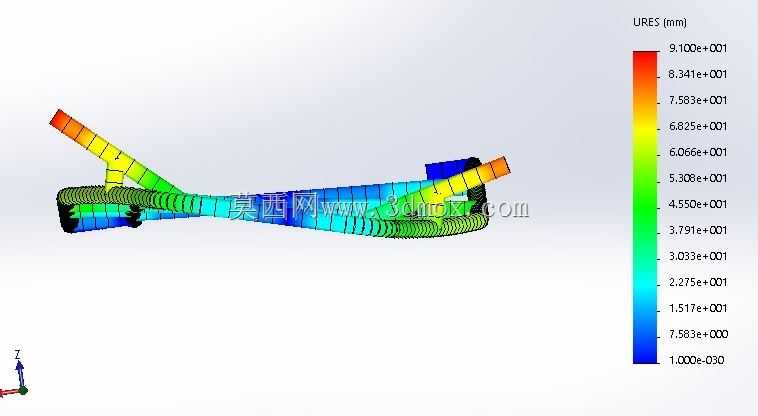

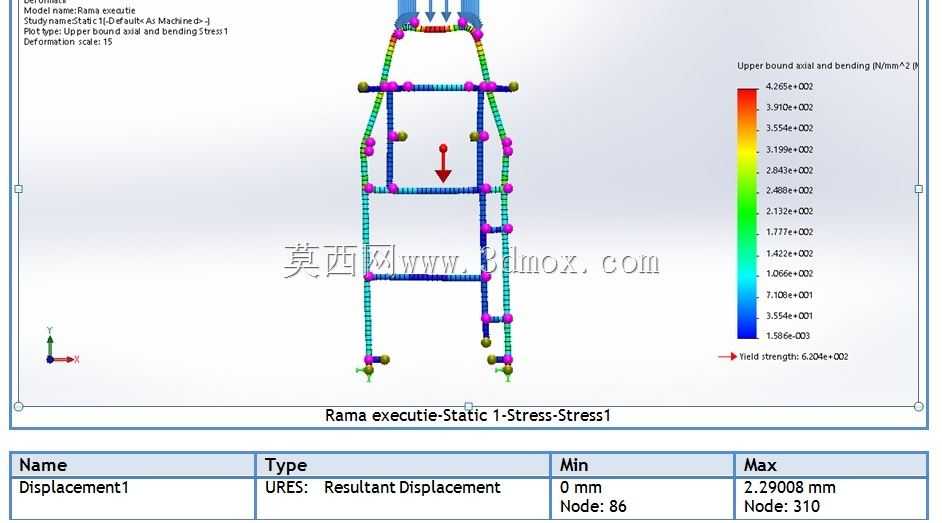

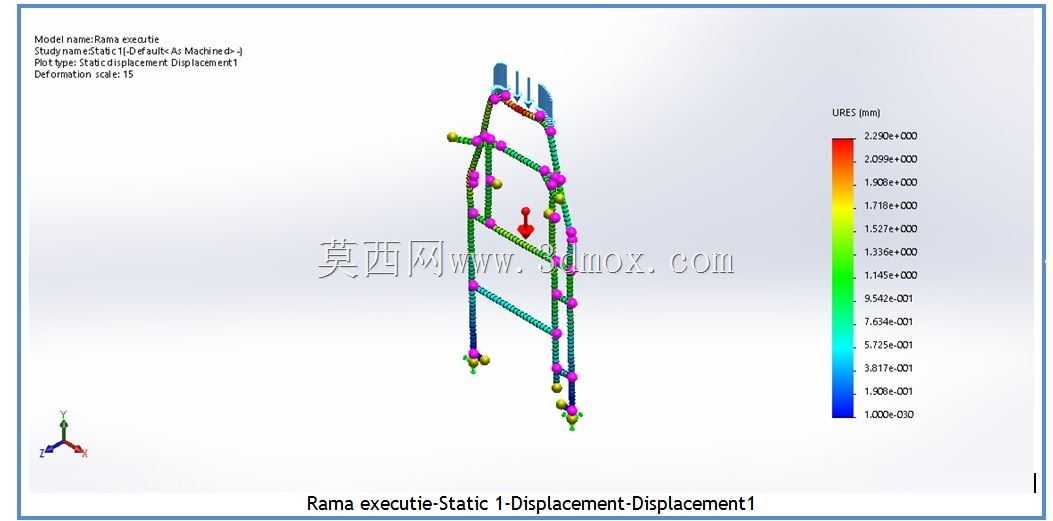

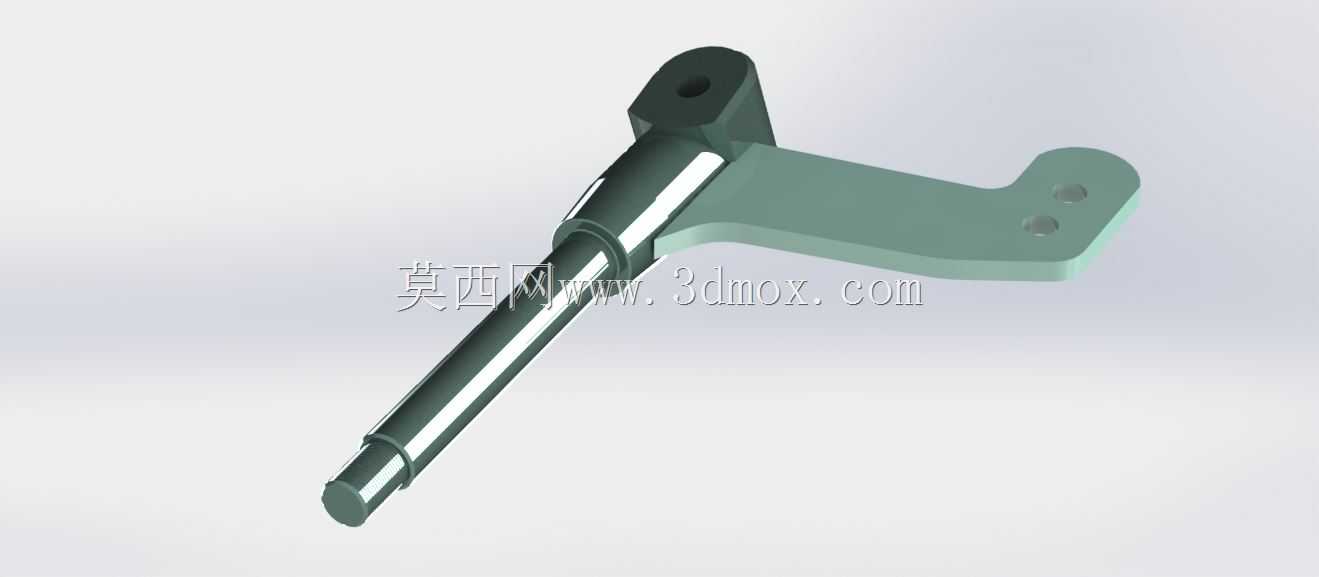

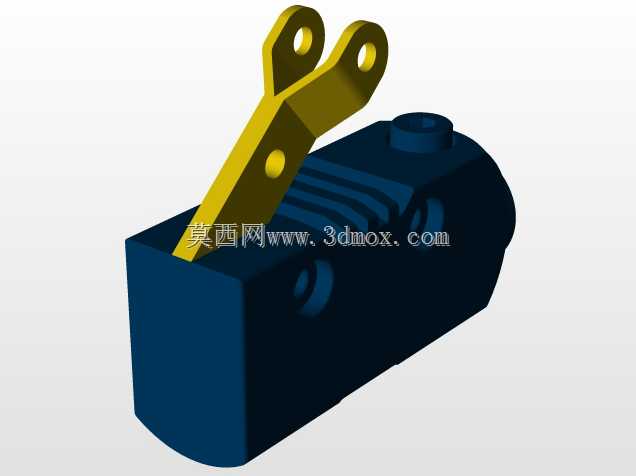

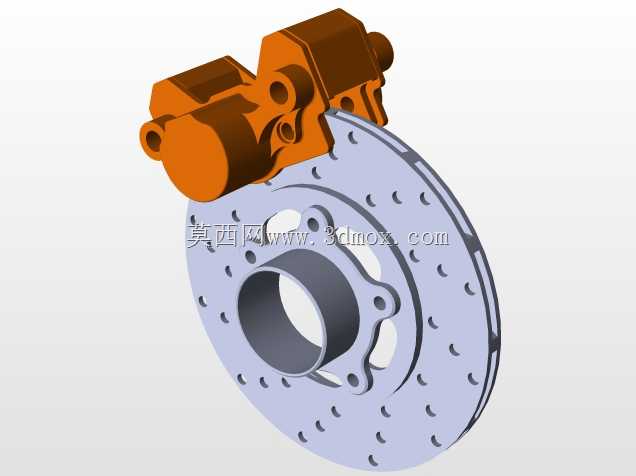

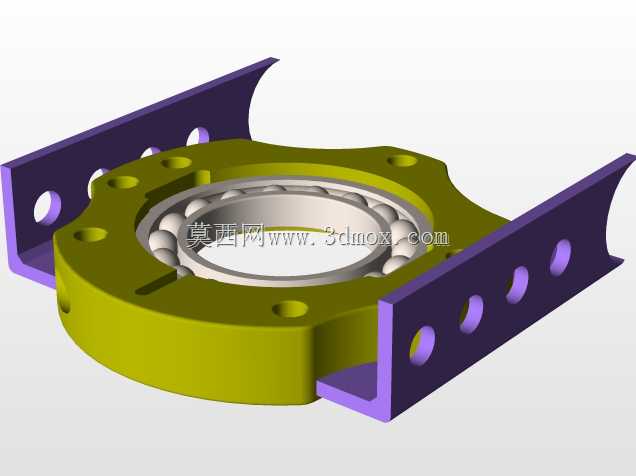

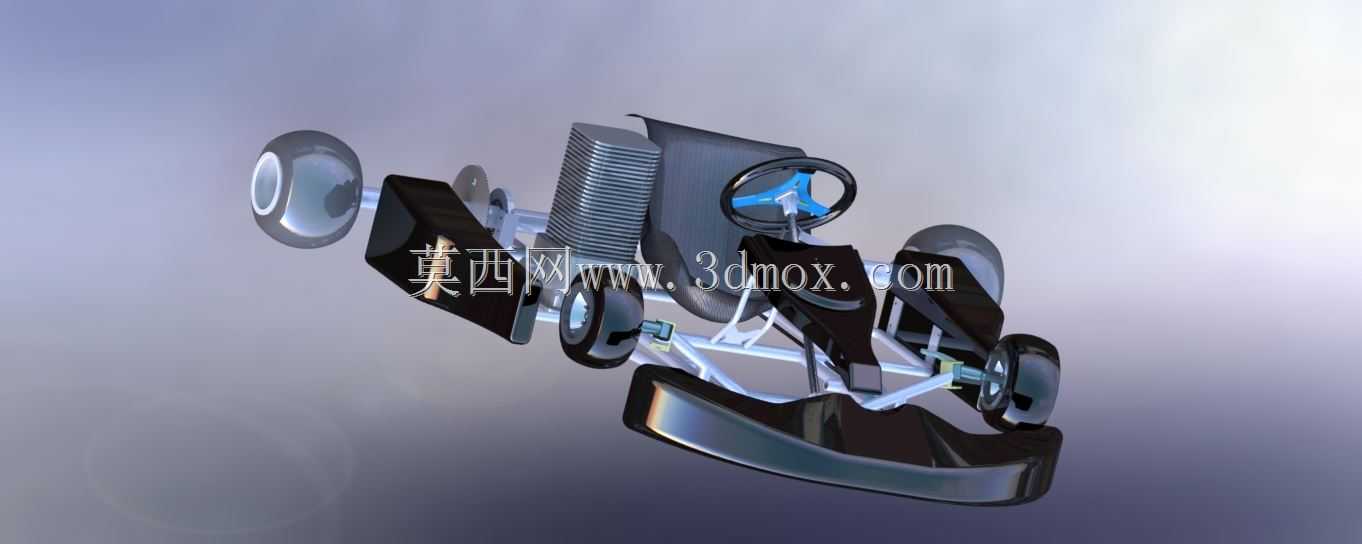

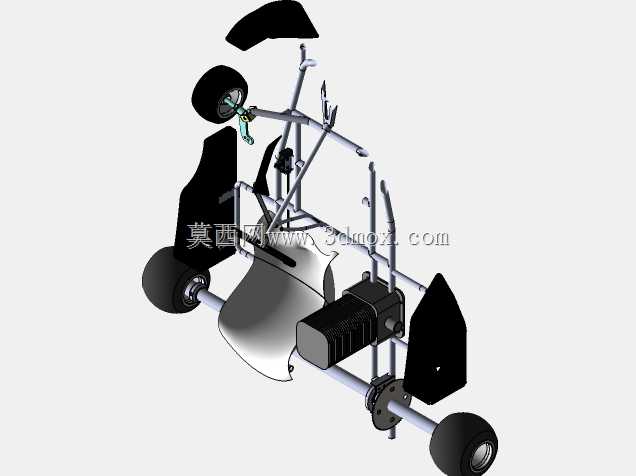

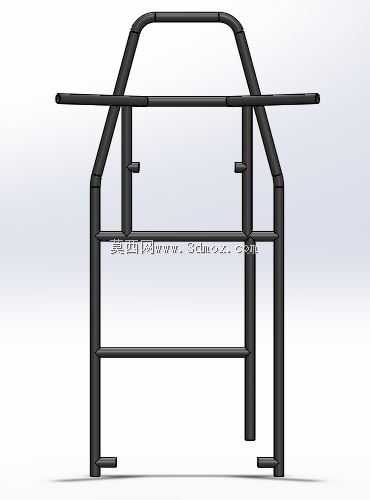

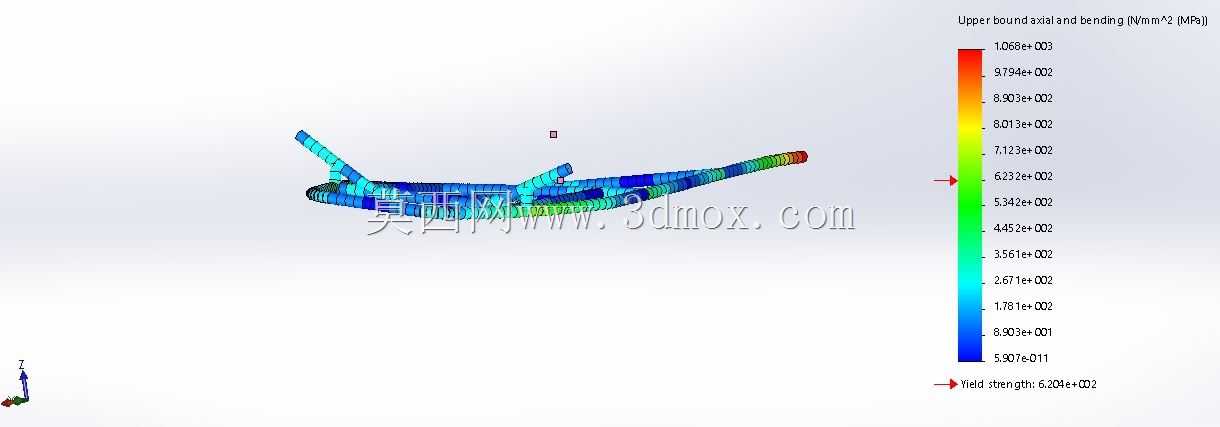

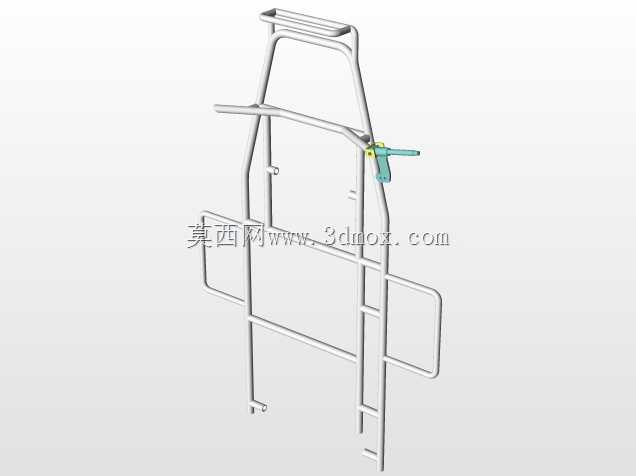

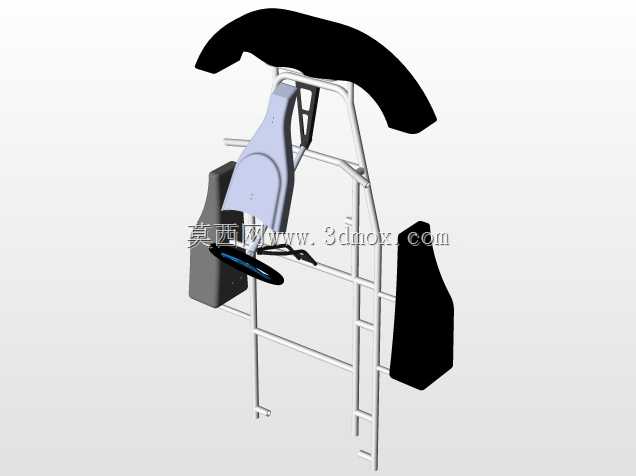

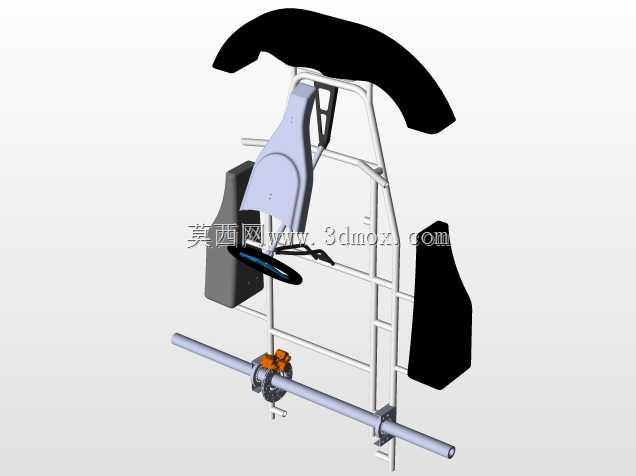

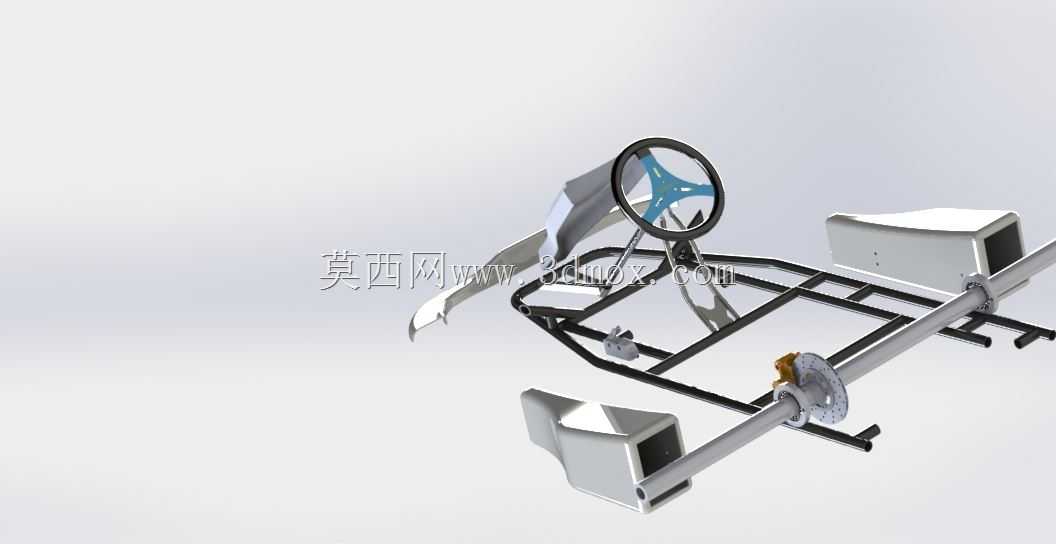

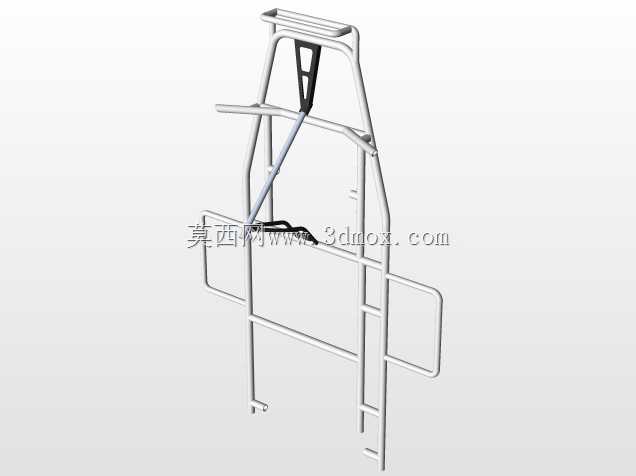

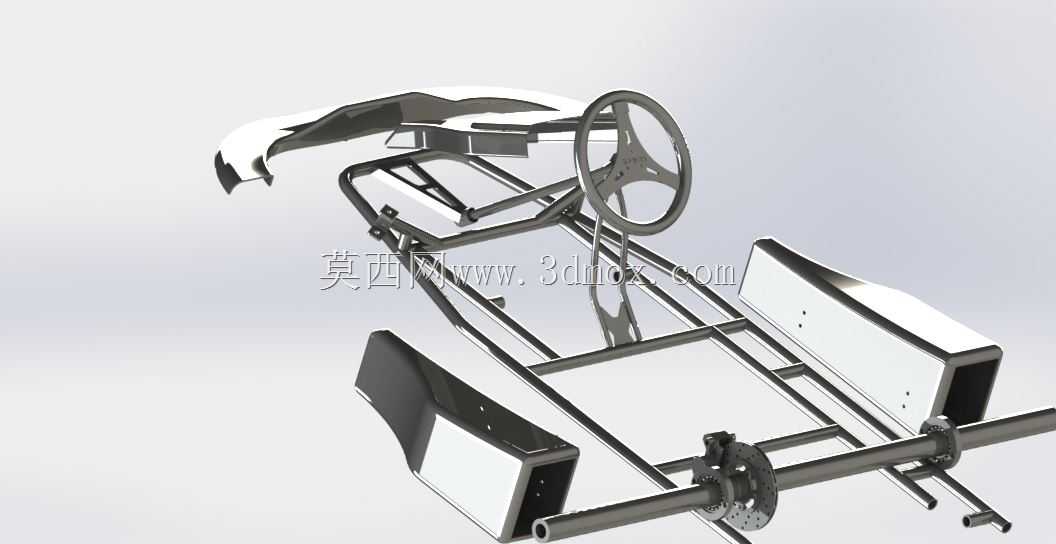

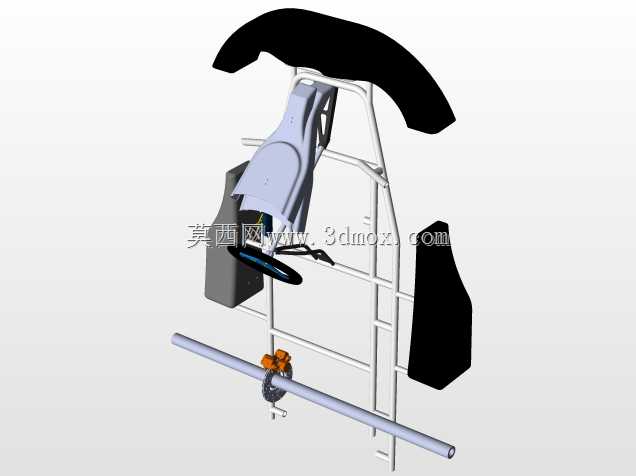

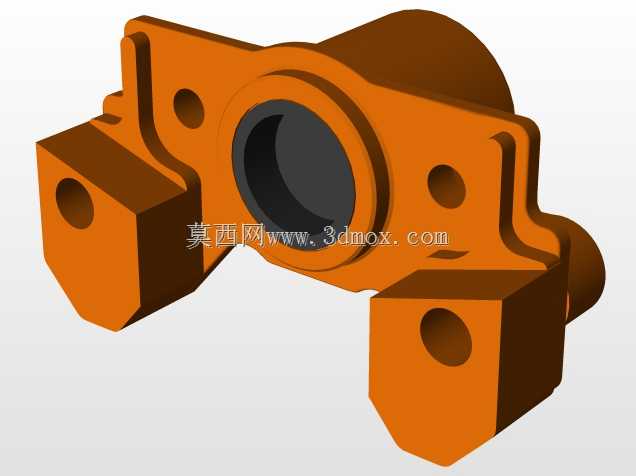

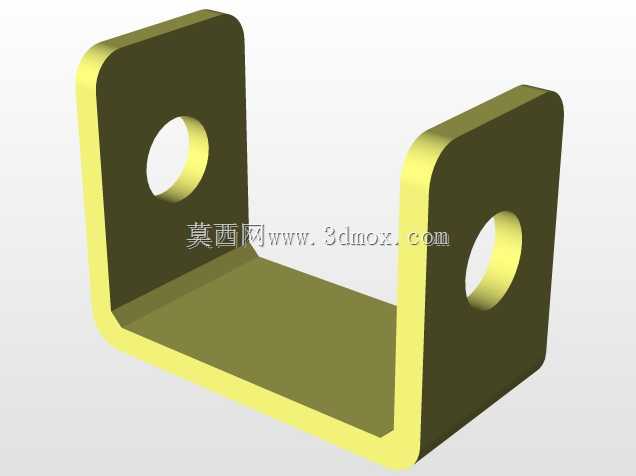

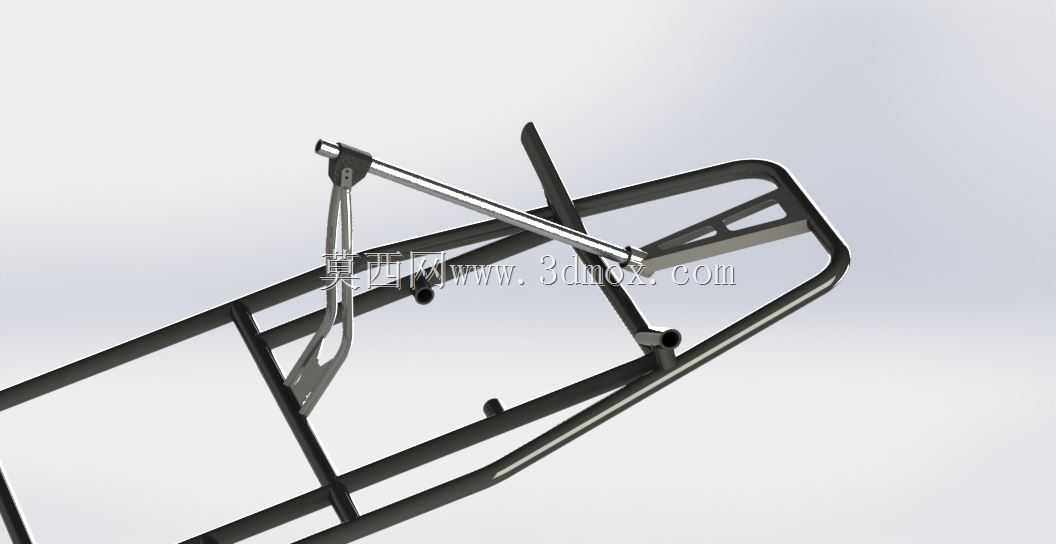

这款卡丁车车架主要面向高校学生工程实践项目、小型休闲娱乐卡丁车改装以及青少年卡丁车入门训练场景使用，作为卡丁车的核心承载结构，车架承担着连接动力总成、转向系统、行走机构、座椅与防护部件的核心作用，所有外部载荷都会通过悬架连接点传递到车架主体，因此结构的刚度、强度匹配直接决定整车的操控表现与行驶安全性。设计过程中优先采用空间钢管桁架结构形式，主承载梁选用冷拔无缝钢管弯折焊接成型，通过不同管径、壁厚的管材搭配，在控制整体重量的前提下保证关键受力位置的抗扭、抗弯性能，避免行驶过程中车架出现过量形变导致的四轮定位参数偏移。从安装边界来看，车架前部预留了转向机安装支座、前防撞梁连接孔位以及前悬架摇臂的铰接点，铰接点的同轴度公差控制在0.1mm以内，保证转向动作顺畅无卡滞；中部区域设置了发动机安装支架、座椅固定位以及油箱安装空间，安装孔位按照主流小型单缸卡丁车发动机的接口尺寸匹配，不需要额外打孔改造即可完成动力总成的装配；后部预留了后轴轴承座安装面、传动链轮避让空间以及后防撞结构的连接位置，两侧的边梁位置设计了脚踏机构、制动总泵的安装点位，所有安装位的相对位置都经过装配干涉校验，不会出现部件装配时的空间冲突。设计阶段通过有限元仿真对车架的受力表现进行验证，模拟满载急加速、紧急制动、高速过弯等极限工况下的应力分布与形变情况，对应力集中的管材衔接位置增加了三角形加强筋结构，在不显著增加重量的前提下提升局部结构强度，避免长期交变载荷作用下出现焊缝开裂的问题。车架的整体宽度控制在常规单人卡丁车的合理范围内，轴距匹配小型休闲卡丁车的转弯半径要求，既能够满足校园内封闭场地的低速行驶需求，也可以适配小型户外卡丁车场的赛道使用条件，车架底部预留了电池、线束的走线固定位，方便后续进行电动化改装或者加装电控安全部件，整体结构没有冗余设计，所有管材的走向都兼顾受力需求与装配便利性，焊接位置都设计了足够的操作空间，方便小批量制作时的焊接加工与后期维护。
