商用健身房框式深蹲架结构设计

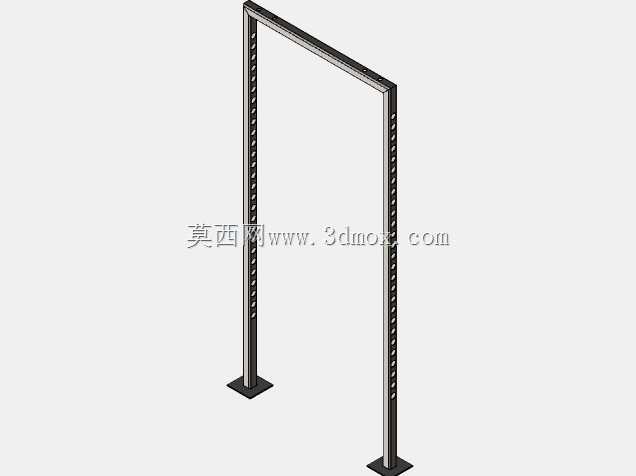

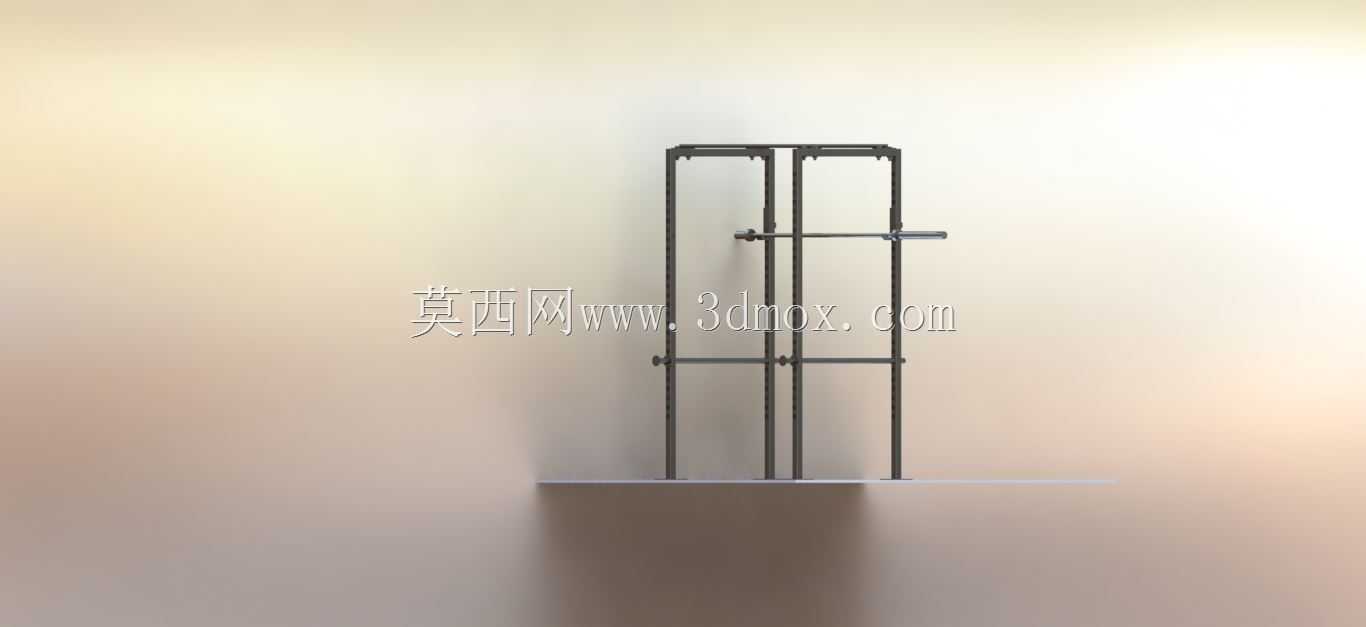

这款框式力量训练架是商用健身场景与单位体能训练室的核心承重器械，主要用于承载杠铃完成深蹲、卧推、硬拉等多类自由力量训练动作，也可搭配附件完成引体向上、弹力带抗阻训练等拓展训练内容。从结构设计逻辑来看，整体采用对称式pi型焊接框架作为主体承载结构，四根主立柱选用厚壁矩形钢管加工，立柱表面沿竖直方向等距加工多组调节孔位，可根据训练者身高、动作幅度需求灵活调整杠铃支撑托的安装高度，适配不同身高人群的训练使用需求，孔位间距经过人体工学测算，既保证调节档位足够丰富，也避免孔距过小导致立柱结构强度被过度削弱。框架两侧的下部设置有可翻转的安全保护托，训练过程中如果出现力竭无法完成动作的情况，可直接将杠铃搁置在保护托上，避免杠铃坠落造成训练损伤，保护托同样采用螺栓与立柱连接，可根据训练动作的最低安全位置调整安装高度，兼顾防护性与动作活动空间。主框架底部设置有带安装孔的方形地脚板，安装时可通过膨胀螺栓与混凝土地面牢固连接，抵消大重量杠铃加载时的框架倾覆力矩，若放置在橡胶减震地垫上使用，也可通过地脚板搭配配重压块提升框架稳定性，无需破坏地面结构。框架顶部的横向连接杆一方面作为结构加强件，提升整体框架的抗扭刚度，避免单侧加载时框架出现侧向变形，另一方面也可作为引体向上训练的握持杆，杆身可根据需求做滚花处理提升握持摩擦力。杠铃杆横穿框架中部的支撑托位，两侧预留足够的杠铃片安装空间，框架内部的净宽度经过尺寸校核，既保证训练者在架内完成动作时有充足的活动空间，不会与立柱发生磕碰，也控制整体框架的占地面积，适配不同面积的训练场地布局。所有框架连接位置中，主受力拼接处采用满焊焊接工艺，焊后做打磨抛丸处理消除焊接应力，非主受力的附件连接位置采用高强度螺栓连接，既保证整体结构的承载能力，也方便后期更换磨损的附件。整体框架的表面采用静电喷塑处理，可抵御训练过程中汗水、器械剐蹭造成的腐蚀与磨损，延长器械的使用寿命。
