便携运动相机桌面支撑三脚支架结构设计

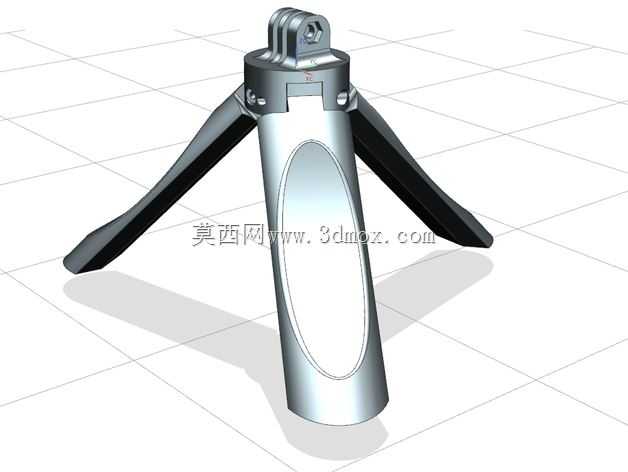

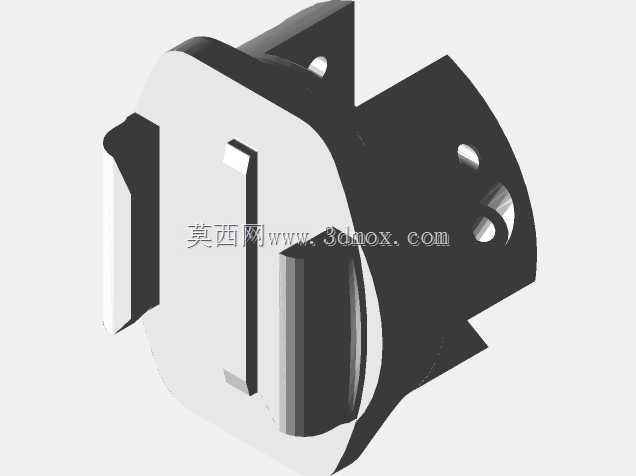

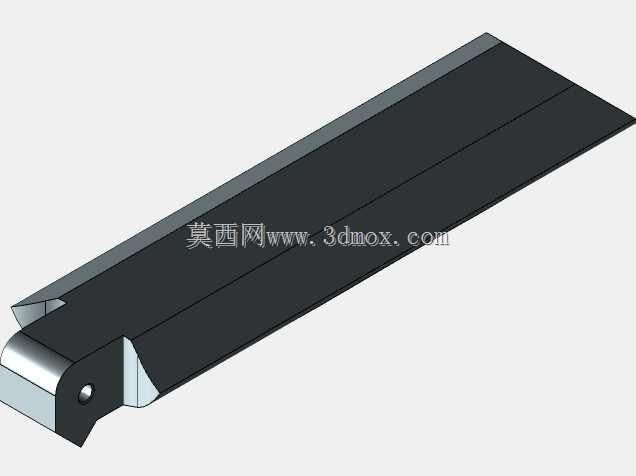

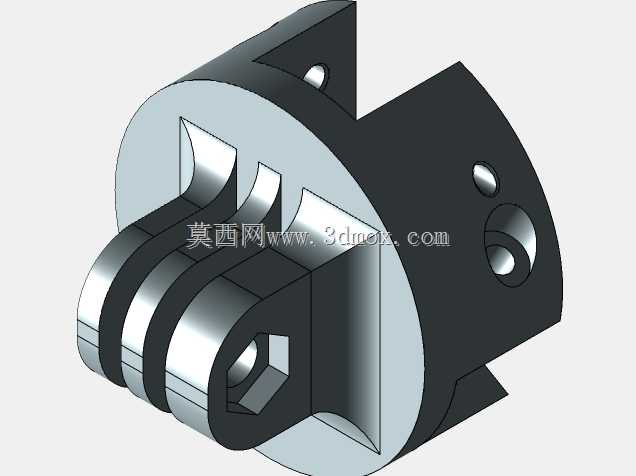

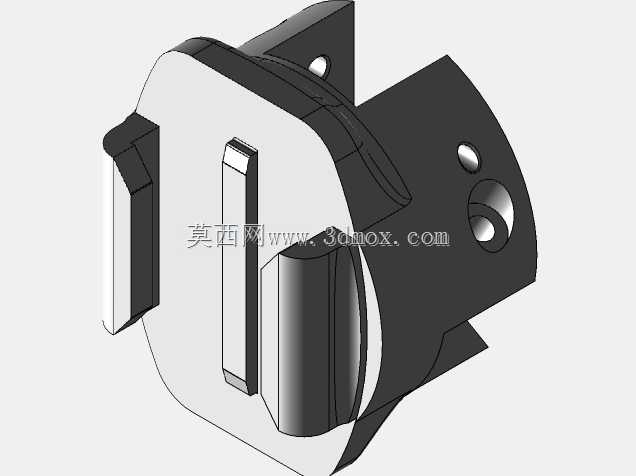

这款小型三脚支撑结构主要适配运动类拍摄设备的桌面固定、手持延伸拍摄场景，日常户外vlog记录、固定机位延时拍摄、桌面直播机位架设场景中都能用到，既可以单独作为迷你桌面支架放置在平整台面支撑相机，也可以作为延长自拍杆的底部支撑底座，搭配延长杆实现更高机位的稳定架设。结构上采用一体式中心柱加三瓣式可收合支脚的设计，中心柱主体做了内凹椭圆握持区，表面贴合手部握持弧度，单独手持使用时能贴合指腹曲线，降低长时间持握的硌手感，支脚采用外翻式展开结构，展开后三个支脚呈120度均匀分布，支脚末端做了圆弧过渡处理，放置在光滑桌面时不会刮擦接触面，同时支脚与中心柱的铰接位置做了限位结构，展开到最大支撑角度时自动锁止，不会出现过度外翻导致支撑失稳的情况，收合状态下三个支脚完全贴合中心柱外壁，整体收合后呈圆柱形态，可直接放入随身摄影包甚至裤袋中携带，不会出现突出结构勾挂其他物品的问题。顶部的连接位采用标准运动相机通用的两爪式快装接口，接口处预留了标准锁紧销孔位，不需要额外转接件就可以直接固定对应规格的运动相机，铰接位置支持多角度俯仰调节，可根据拍摄需求调整相机的俯仰角度，调整到位后依靠侧边的锁紧旋钮即可固定角度，不会出现拍摄过程中机位下滑的问题。设计过程中优先考虑了便携性与支撑稳定性的平衡，整体结构没有多余的零散零件，所有铰接位置都做了内置转轴设计，避免小零件脱落丢失的问题，支脚展开后的支撑直径控制在合理范围，既保证支撑时的抗倾覆能力，不会因为轻微触碰就出现倾倒，也不会因为支撑直径过大占用过多桌面空间。中心柱内部预留了空腔结构，可在不增加整体重量的前提下提升结构刚性，同时可以收纳小型的锁紧扳手、备用锁紧销这类小配件，不需要额外携带配件收纳包。安装边界上，顶部接口的两爪间距、销孔直径都匹配主流运动相机的安装尺寸，不需要额外打磨或者加装垫片即可直接装配，支脚展开后的最低支撑高度可满足低机位贴近台面拍摄的需求，收合后整体外径与普通矿泉水瓶瓶盖直径接近，携带时不会占用过多收纳空间，整体重量控制在手持长时间使用不会产生明显酸胀感的范围，兼顾户外携带的轻量化需求与桌面支撑的稳定性要求。
