RC模型用EC3型3毫米电源连接器设计

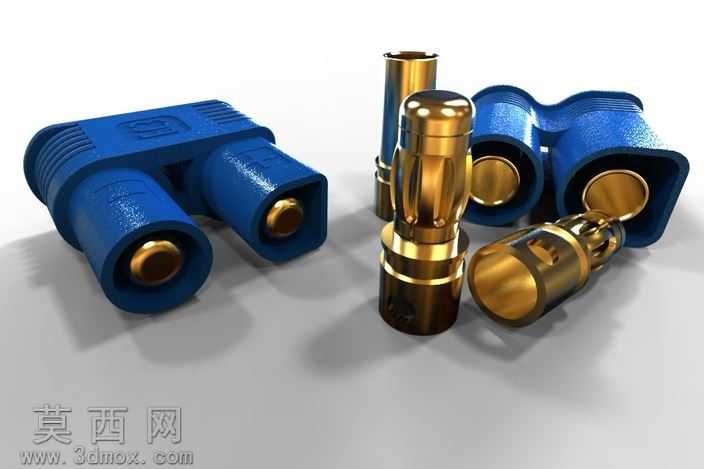

本作品为适配RC遥控模型使用的EC3规格3毫米电源连接器三维设计，建模阶段采用参数化特征构建方式，先以公母插芯的同轴导电结构为核心基准，绘制插合端的圆柱轮廓、防呆卡位与接触弹片的截面草图，通过拉伸、旋转、扫掠等基础特征完成金属导电端子的主体结构，再针对端子表面的防滑滚花、定位凹槽做细节切除与阵列处理，保证插合时的咬合摩擦力与轴向定位精度。绝缘外壳部分以蓝色尼龙材质的实际注塑件为参考，先构建双孔并排的主体基座，再添加外壳表面的防滑筋条、品牌标识凹槽与尾部线缆出线的锥度导向结构，同时在外壳内壁设计与金属端子过盈配合的卡扣卡槽，还原实际装配时的限位结构，避免端子受拉脱力出现移位。材质渲染阶段，金属导电端子采用抛光黄铜材质，调整金属粗糙度参数模拟镀金层的亮面反光效果，在端子的插拔接触区域添加轻微的磨损质感，还原高频使用后的真实状态；绝缘外壳采用哑光蓝色工程塑料材质，添加细微的颗粒纹理模拟注塑件的表面质感，调整材质的漫反射与高光参数，让外壳的光影过渡更贴近真实尼龙材质的视觉效果。结构设计上充分考虑RC模型大电流传输的使用需求，公母端子的接触长度做了加长处理，增大导电接触面积降低大电流下的发热风险，双孔并排的外壳结构区分正负极，通过外壳的不对称卡位实现防呆设计，避免插反造成电路短路，同时外壳尾部的出线口做了圆角过渡处理，减少线缆弯折时的应力集中，提升布线后的线材使用寿命。建模过程中对插合状态做了干涉检查，确保公母端插合时各部件无结构冲突，插拔行程与实际产品保持一致，渲染时采用影棚柔光环境，突出金属端子与塑料外壳的材质对比，清晰展现连接器的结构细节与外观质感。
