单座四轮全地形车防滚翻保护架结构设计

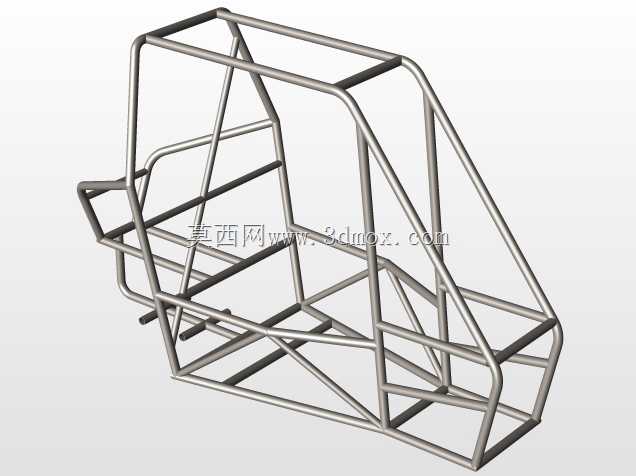

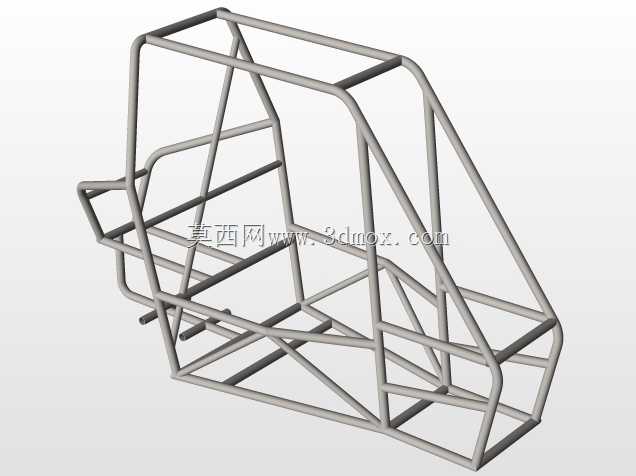

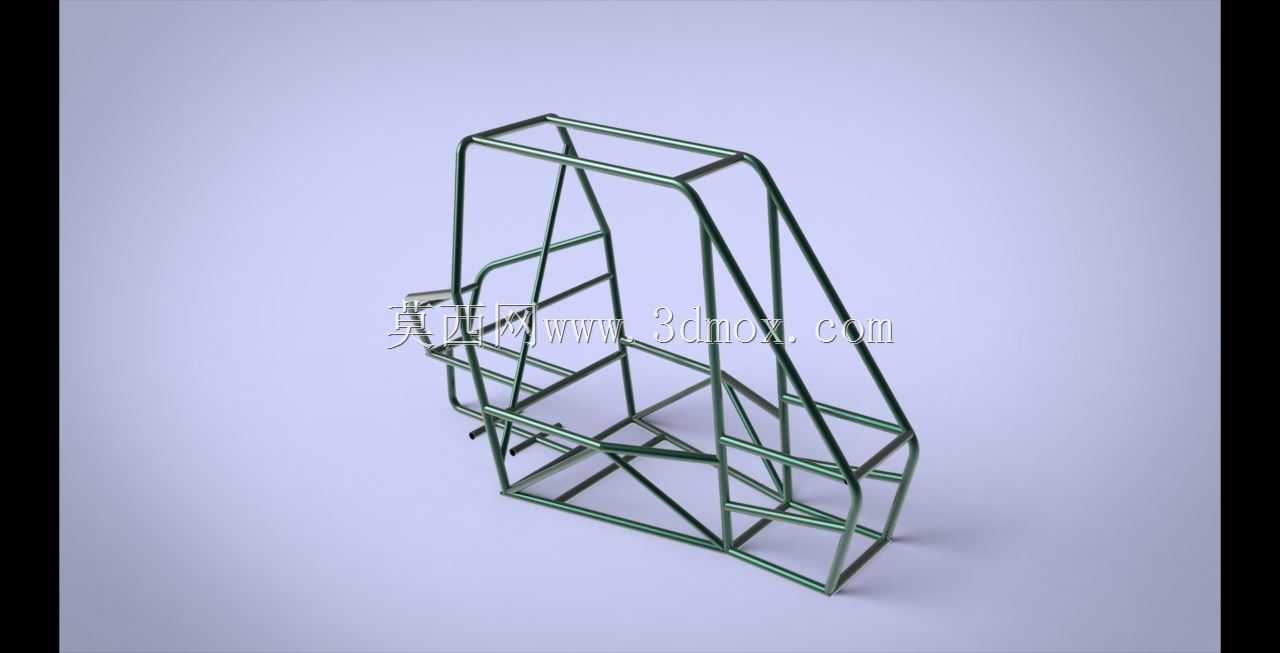

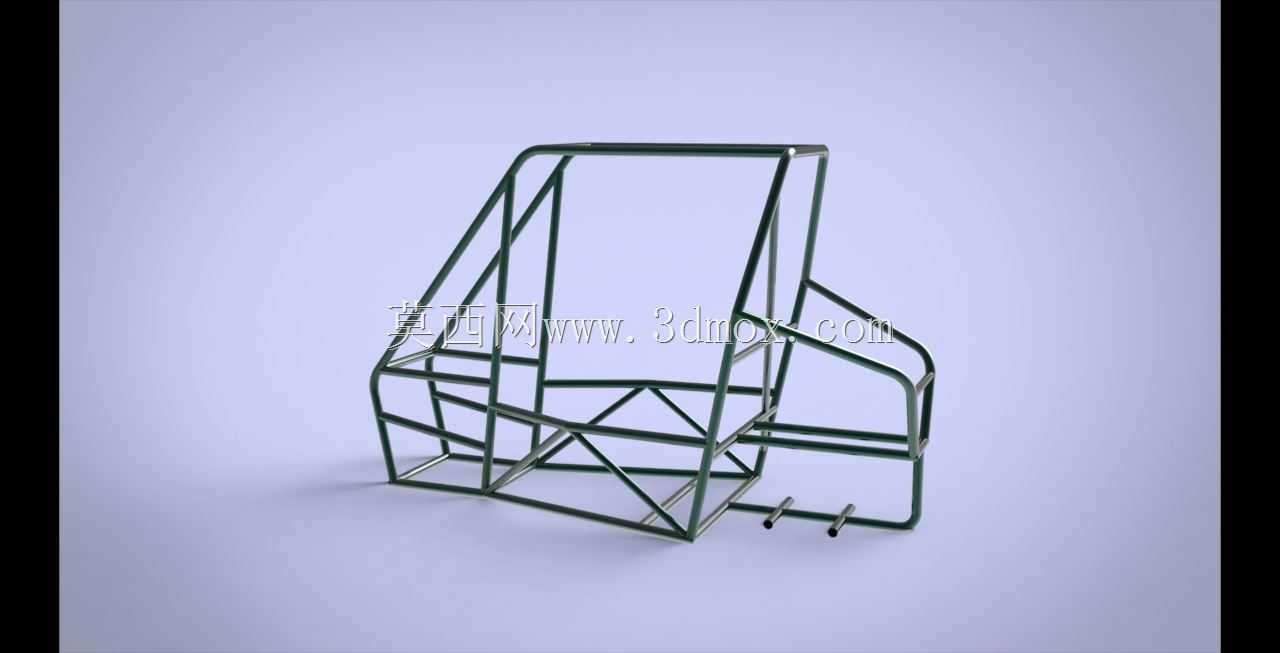

这款防滚翻保护架针对单座四轮全地形车开发，核心服务于非铺装路面越野行驶、巴哈赛事竞技这类高冲击、高侧翻风险的应用场景，是车辆被动安全系统的核心承载构件。从实际使用需求出发，全地形车在穿越沟壑、陡坡侧倾、飞坡落地等工况下，极易出现整车翻滚、外物撞击座舱的情况，该保护架的核心作用就是在这类极端工况下，为驾乘人员预留足够的生存空间，避免车身变形直接挤压驾乘人员躯干，同时承担座舱周边附属件的安装承载功能。设计阶段优先选用轻质铬钢作为主材，通过管材桁架结构实现强度与重量的平衡——铬钢本身具备优异的抗冲击韧性与疲劳强度，相比普通碳素钢可以在更小的管壁厚度下达到同等抗变形能力，有效降低整车簧上质量，提升全地形车在复杂路面的操控响应性。结构布局上完全围绕单座座舱的人机边界展开：主环结构对应驾乘人员头部与躯干后侧，设置足够的安全冗余距离，避免翻滚过程中头部直接接触架体；侧向斜撑从主环两侧延伸至座舱前部车架安装点，形成三角形稳定受力结构，可有效分散侧翻时的侧向冲击力；底部横纵支撑梁与全地形车底盘车架的安装点位完全匹配，预留的安装支脚带有同轴定位孔，可直接通过螺栓组与底盘主梁紧固，无需额外改制车架结构；前部延伸的支撑结构可兼容前护板、转向机构护罩的安装，后部支脚可用于固定后防撞梁与排气隔热组件。设计过程中充分考虑了管材的弯折工艺性，所有弯折处均采用大圆弧过渡，避免应力集中导致的冲击断裂，各管材连接节点均采用相贯线切割配合满焊工艺，确保连接强度满足连续冲击工况的使用要求。架体整体轮廓完全规避了驾乘人员的操作空间，不会干涉方向盘转动、换挡操作以及驾乘人员的快速进出，同时外露的管架结构也为后期加装射灯、工具固定架、安全带安装点预留了拓展位置，兼顾赛事竞技与户外越野穿越的双重使用需求。
