便携式透明带盖运动摇摇杯结构设计

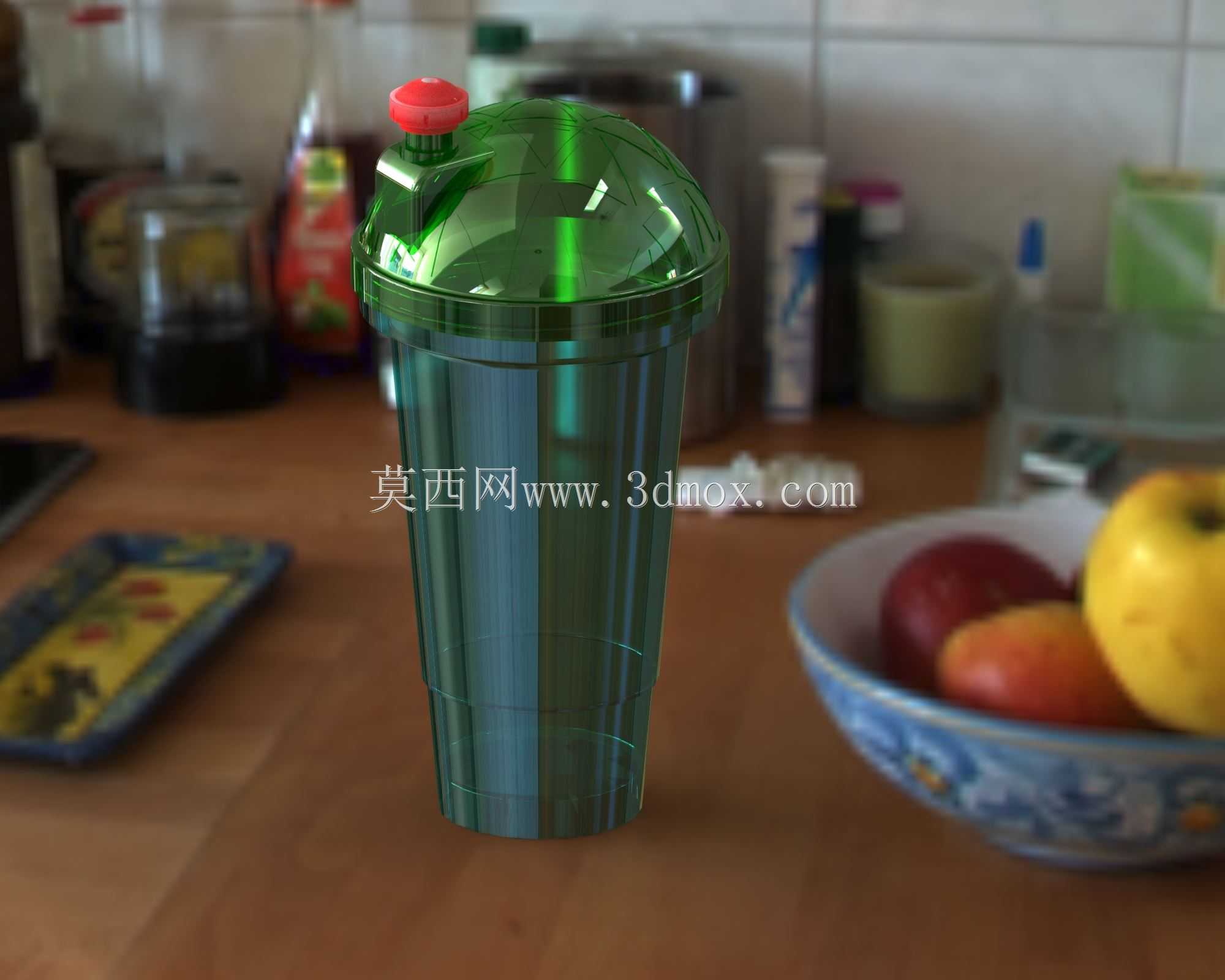

日常健身场景与户外出行场景中，这类带密封盖的摇摇杯是冲泡粉状补剂、便携盛装饮品的常用器具，建模过程中首先要兼顾盛装容量与手持握持的适配性，杯身整体采用上宽下窄的微锥造型，既能够保证常规500-700ml的盛装容积，也能适配成年人单手握持的掌宽范围，放置在常规汽车杯架、桌面杯槽时不会出现卡滞或倾倒问题。杯盖部分采用与杯身同材质的半透明设计，顶部设置凸起的翻盖式饮水口，红色的密封扣盖与饮水口过盈配合，能够在杯身倒置、晃动时避免内部液体渗漏，翻盖与杯盖本体采用一体铰接结构，无需额外装配金属销轴，减少装配工序的同时也避免长期使用后铰接部位出现锈蚀脱落的问题。杯身外壁设置多道竖向的加强筋结构，这些筋条一方面能够提升薄壁塑料杯身的径向抗挤压能力，避免盛装高温饮品时杯身受热软化变形，另一方面也能在手持时增加摩擦力，减少手滑掉落的概率。杯盖与杯身的连接采用多线螺纹旋合结构，螺纹导程设计为12mm，仅需旋转不到一圈即可完成杯盖的锁紧与开启，螺纹配合面设置0.2mm的密封余量，搭配杯盖内侧的环形密封凸台，能够在盛装带气压的碳酸类饮品时也保持可靠密封，不会出现漏液问题。设计过程中需要重点考虑注塑成型的工艺可行性，杯身整体拔模斜度控制在1.5度，所有转角位置都做R2以上的圆角过渡，避免注塑成型时出现应力集中导致的开裂问题，杯盖的铰接位置做局部加厚处理，保证反复翻折上万次也不会出现断裂。饮水口的内径设计为20mm，既能够满足大口饮用的需求，也能够适配常规尺寸的搅拌球放置，冲泡蛋白粉、代餐粉等粉状饮品时，摇晃过程中液体能够在杯内形成充分的紊流，不会出现粉团结块残留的问题。杯身底部做加厚的平底设计，放置在光滑桌面时能够保持稳定，底部边缘做R3的圆角过渡，避免长期放置后底部边缘出现磨损起毛的问题，整体壁厚控制在1.2mm，既能够保证结构强度，也能控制材料用量，降低批量生产的成本。
