赛车级多档位顺序变速传动机构

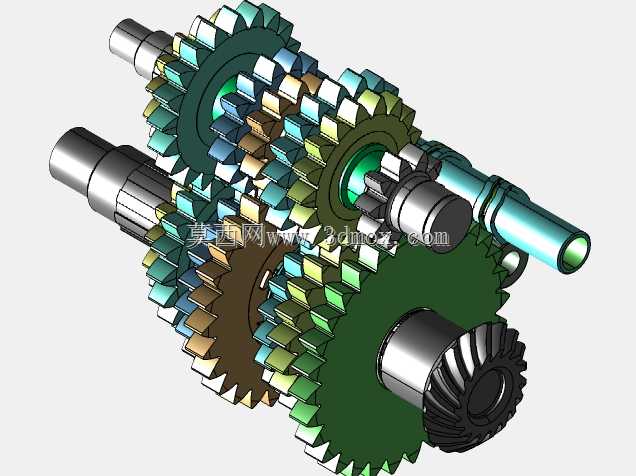

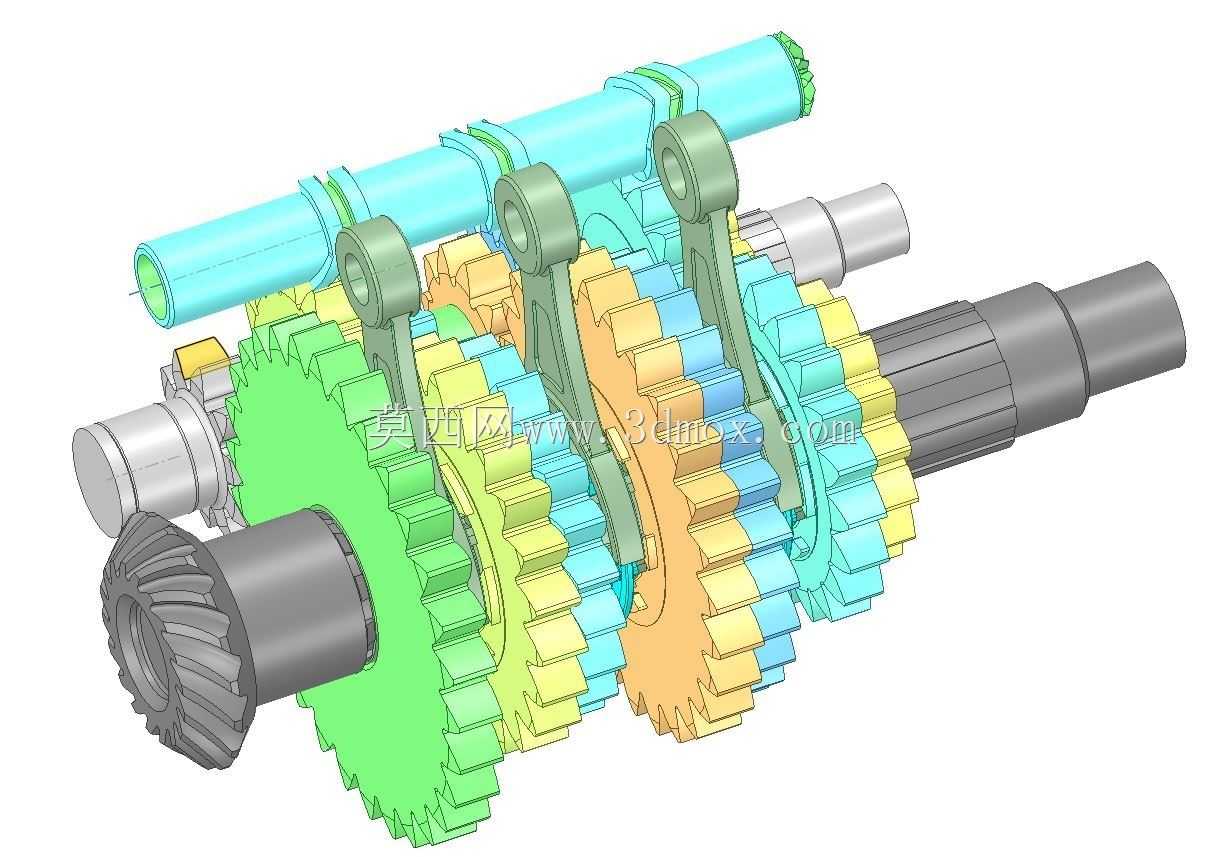

这套顺序变速传动结构，核心应用场景集中在竞速类车辆的动力传输链路中，区别于民用手动变速箱的H型换挡逻辑，整套机构采用顺序式换挡拨叉布局，能够在动力传输过程中实现更短的换挡行程，减少动力中断的时长，匹配高转速动力单元的输出特性。从实际用途来看，整套机构承担着动力输入端与输出端之间的转速、扭矩匹配功能，输入端通过锥齿轮组承接动力输入，将纵向输入的动力转换为平行轴方向的传输路径，再通过不同齿数比的啮合齿轮组，实现多档位的速比切换，满足不同行驶工况下的轮端扭矩、转速需求。从功能特性上看，整套传动组件的换挡拨叉采用同轴排布设计，每一组拨叉对应一个档位的同步啮合组件，换挡动作沿固定的轴向顺序推进，避免了民用手动变速箱可能出现的误挂档问题，同时齿轮组采用常啮合斜齿布局，相比直齿传动具备更高的传动平稳性，降低高转速下的齿轮啮合噪音与冲击载荷。设计思路上，整套结构优先考虑传动路径的刚性与换挡动作的精准性，输入轴、中间轴、输出轴的轴系支撑位置经过载荷分布计算，齿轮啮合点的轴向力通过轴系挡圈与轴承进行平衡，拨叉的滑动行程与齿轮结合套的啮合长度做了匹配设计，避免换挡过程中出现打齿、脱档的问题。从安装边界来看，整套传动机构的轴向安装尺寸沿平行轴方向排布，输入端锥齿轮的连接法兰尺寸、输出端的花键轴参数都匹配常规竞速车型的传动接口，径向安装空间预留了拨叉动作的避让间隙，外围壳体的安装定位点对应轴系的轴承座位置，能够保证装配后轴系的同轴度，减少运转过程中的轴系挠度变形。齿轮组的齿宽参数经过扭矩承载校核，不同档位的齿轮采用差异化的齿厚设计，低速档对应大扭矩输出需求采用更厚的齿宽，高速档对应高转速工况做了齿面修形处理，降低高转速下的啮合振动。拨叉与结合套的接触位置采用耐磨接触面设计，减少频繁换挡带来的磨损量，整套机构的润滑路径沿轴系的油道布置，能够保证齿轮啮合面、拨叉滑动面、轴承位置在运转过程中得到充分润滑，提升组件的使用寿命。
