轻量化管材拼接自行车车架结构设计

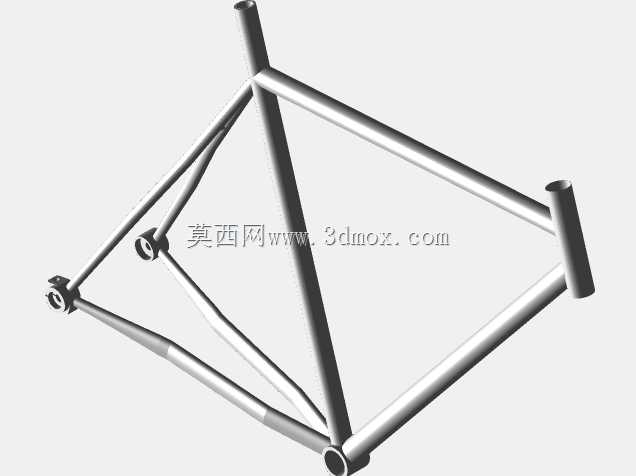

日常通勤、休闲骑行场景下的自行车，车架作为核心承载基体，需要同时兼顾骑乘者体重承载、路面颠簸冲击缓冲、部件安装定位多重功能，这款采用圆管拼接成型的车架结构，完全围绕常规城市代步、入门休闲骑行的使用需求展开设计。从结构选型来看，整体采用经典的三角桁架布局，头管、座管、中轴节点通过不同管径的金属管材焊接连通，上管、下管、后下叉、后上叉形成的闭合传力路径，能把骑乘过程中竖直方向的载荷、转向带来的侧向扭力、制动产生的纵向冲击力均匀分散到每一段管材上，避免局部应力集中导致的管材变形或者焊缝开裂。设计过程中优先考虑了各配套部件的安装边界：头管位置预留标准口径的前叉安装位，适配常规26寸、27.5寸轮组的前叉舵管插入深度，转向限位间隙控制在合理范围，不会出现转向过程中管材碰擦前叉肩盖的问题；中轴位置采用标准五通结构，匹配常见的方孔、花键中轴规格，牙盘安装后与后叉尾钩的链条安装距符合通用传动系统的尺寸要求，不需要额外加装垫片调整链线；后叉尾钩采用可更换式结构设计，摔车碰撞后仅需更换尾钩即可修复变速安装位，不需要整体校正车架，大幅降低后期维护成本；座管位置的口径适配常规27.2mm、31.6mm规格的座管，座管插入深度预留足够安全余量，不同身高的骑乘者调整座高时都不会出现座管脱出或者顶到上管的问题。管材选型上根据不同位置的受力特点匹配对应壁厚，下管、后下叉这类直接传递路面冲击、踩踏扭力的位置采用稍厚的管材，上管、后上叉这类主要起结构连接、辅助承载的位置采用稍薄的管材，在保证整体结构强度满足100kg以内骑乘者日常使用需求的前提下，尽可能降低整体自重。安装边界的校核过程中，还预留了碟刹夹器、V刹柱的安装位，用户可以根据自身需求选择不同的制动系统，后轮安装位的开档尺寸匹配常规山地车、城市车的花鼓规格，轮组拆装不需要额外掰动车架，日常补胎、维护轮组的操作空间充足。整体结构没有多余的异型管材弯折，所有管材连接节点的焊缝位置都做了应力分散过渡，长期使用过程中焊缝位置的疲劳强度能满足日常通勤、非铺装路面轻度越野的使用需求，不会出现短时间使用后焊缝开裂的问题。
