尼龙嵌件六角锁紧螺母结构设计

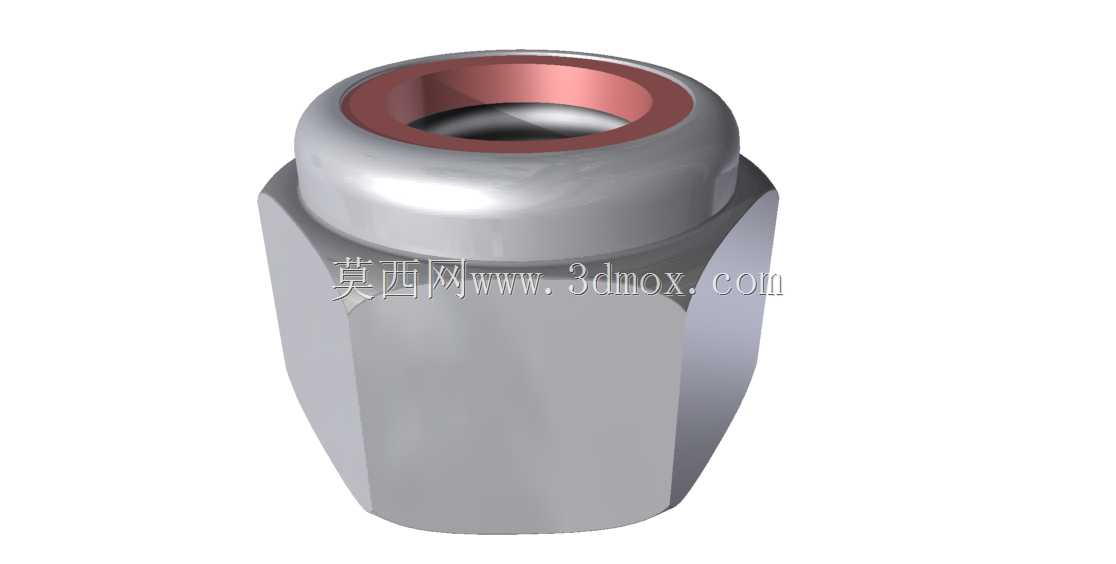

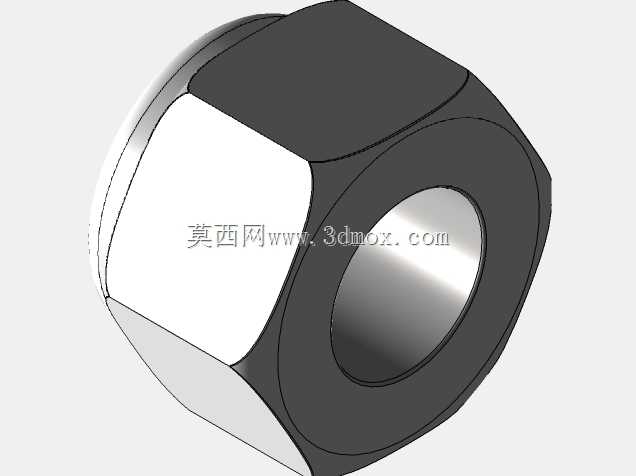

这款尼龙嵌件六角锁紧螺母，是机械连接场景中解决螺纹副松脱问题的典型紧固件，日常在振动工况的设备装配中出镜率极高，不管是轨道交通走行部的附属构件连接、农用机械的覆盖件固定，还是普通机电设备的外部组件装配，只要存在持续交变载荷、振动冲击的连接点位，都能看到这类锁紧螺母的应用。和普通六角螺母相比，它的核心功能是依靠内嵌的尼龙圈实现螺纹副的自锁，不需要额外加装弹簧垫圈、止动垫片这类辅助防松零件，就能在持续振动的工况下保持螺纹连接的预紧力，避免螺栓因为螺纹间隙产生回转松脱，大幅降低设备运维中紧固件复紧的频次。从设计思路来看，这款螺母的主体结构沿用了标准六角螺母的外形基准，六角对边尺寸和同规格普通六角螺母完全一致，不需要为其匹配特殊规格的扳手，现场装配时可以直接用普通呆扳手、套筒扳手完成拧紧作业，不会额外增加装配工具的适配成本。螺母上端嵌入的尼龙圈内径略小于配套螺栓的螺纹大径，当螺栓拧入螺母时，螺栓螺纹会挤压尼龙圈内壁产生弹性形变，形变后的尼龙材料会紧密填充螺纹副之间的所有间隙，同时在螺纹接触面上产生持续的径向抱紧力，就算外部存在持续的振动冲击，螺纹之间也不会产生相对回转的间隙，以此实现可靠的防松效果。从安装边界来看，这款螺母的整体高度比同规格普通六角螺母高出约三分之一，多出的高度就是为了容纳上端的尼龙嵌件，设计选型时需要注意螺栓拧入后的螺纹露出长度，要保证螺栓螺纹完全穿过尼龙圈后至少露出2到3个螺距，才能让尼龙圈的抱紧作用完全覆盖有效啮合的螺纹段，避免因为啮合长度不足导致防松失效。另外要注意，这类尼龙嵌件锁紧螺母的工作环境温度有明确适用范围，尼龙材料在超过120摄氏度的持续高温环境下会出现软化形变，丧失弹性抱紧能力，所以不能应用在发动机排气歧管周边、高温加热设备内部这类持续高温的连接点位，在常温及中低温振动工况下，它的防松可靠性远高于普通螺母加弹簧垫圈的组合，而且可以反复拆装数次，尼龙圈的弹性形变能力不会完全丧失，适合需要定期拆解维护的设备连接点位使用。建模过程中，六角主体的尺寸完全遵循公制紧固件的外形公差要求，尼龙嵌件和金属基体的配合采用过盈压装的结构设计，金属基体上端预留的嵌装槽尺寸和尼龙圈的外径保持小过盈配合，压装后不会出现尼龙圈随螺栓同步转动的问题，保证拧紧过程中尼龙圈只发生弹性形变填充螺纹间隙，不会跟转导致装配失效。
