FSAE赛车转向节带轮毂支座集成结构

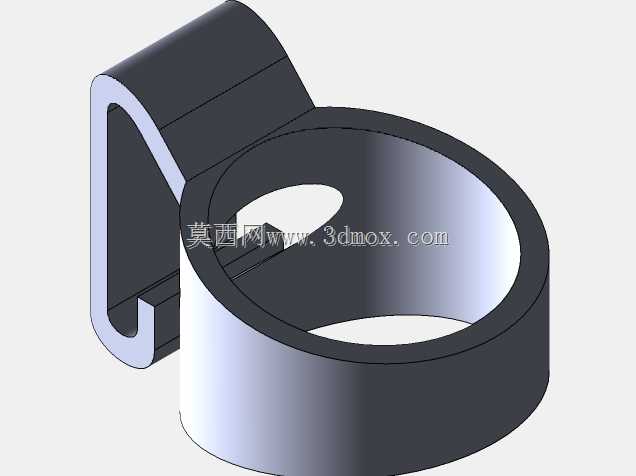

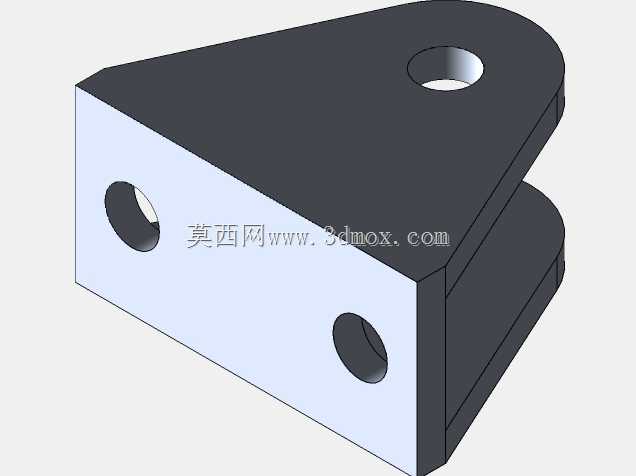

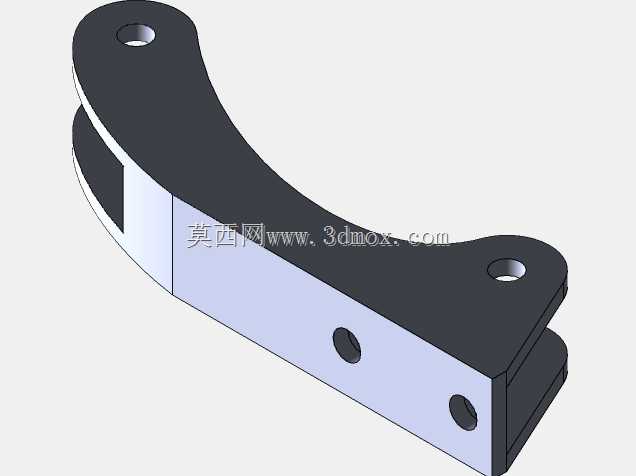

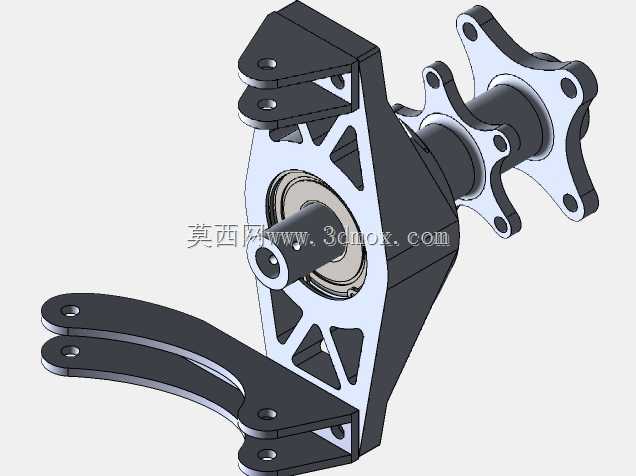

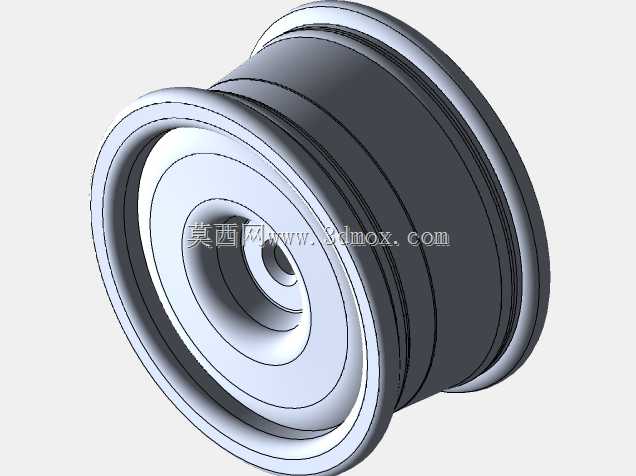

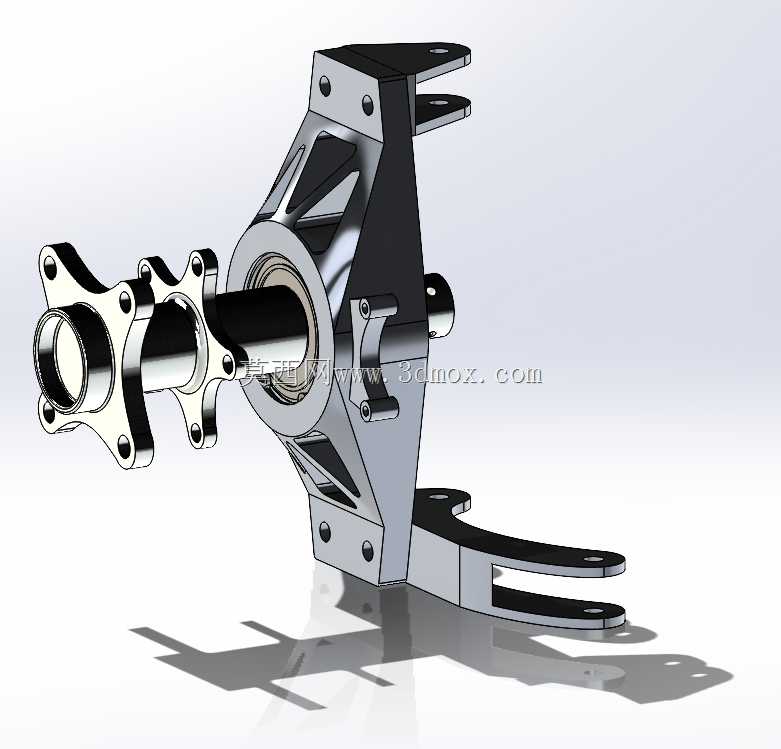

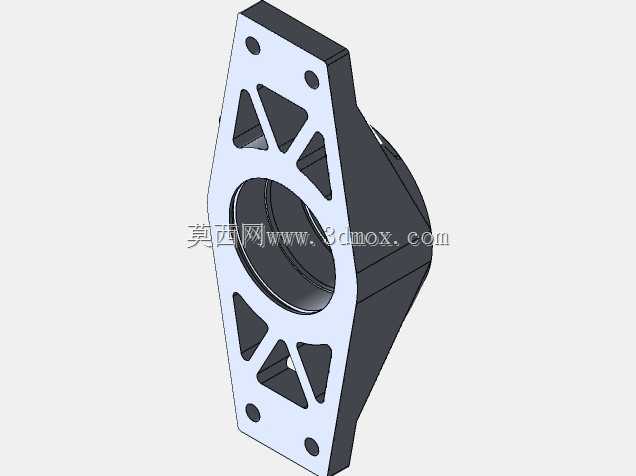

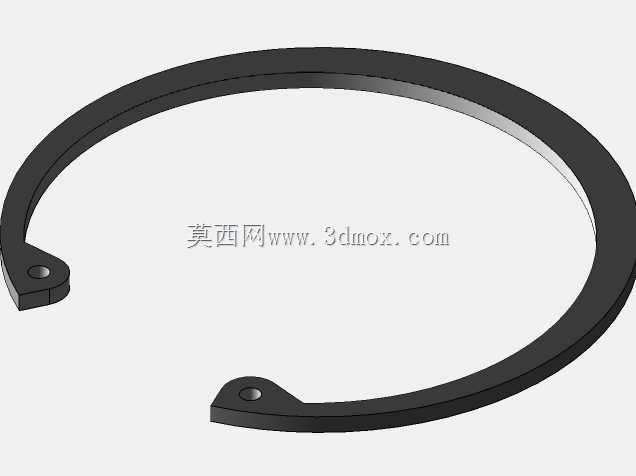

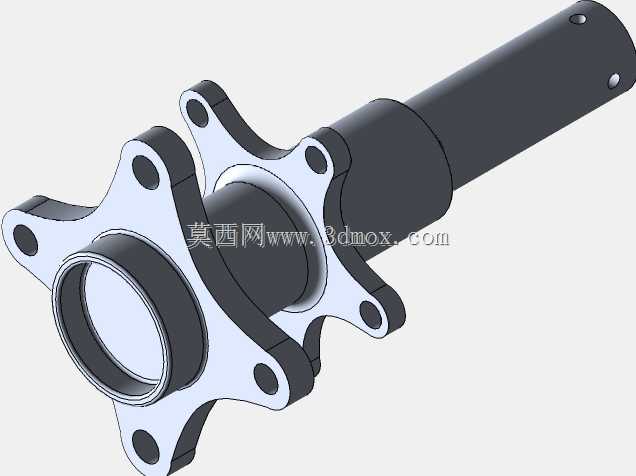

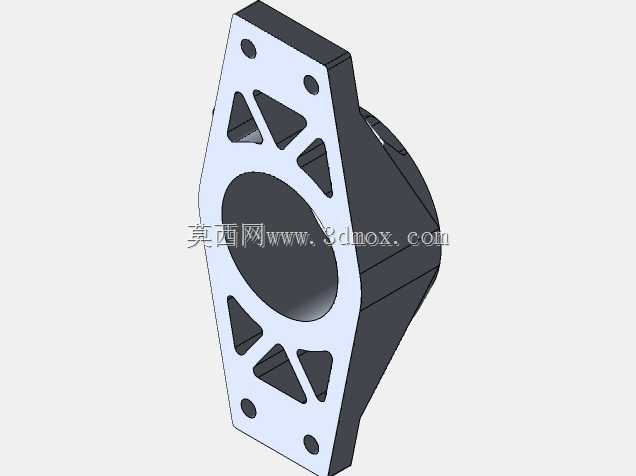

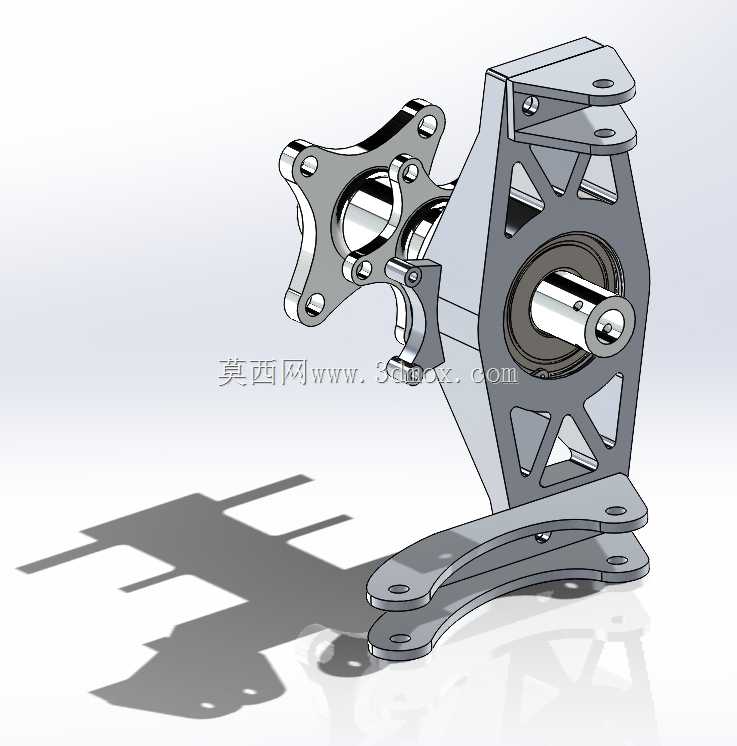

这套集成式转向结构主要面向大学生方程式赛车的前悬转向系统开发，适配双横臂独立悬架的布置逻辑，核心作用是承接车轮端的全部载荷，同时完成转向动作的力矩传递，把悬架、转向、制动、轮端四个系统的安装接口整合在单一构件上，减少分散零件带来的装配误差与重量冗余。从实际装车场景来看，该结构直接暴露在轮辋内部的狭小空间里，外侧需要对接轮毂轴承的安装位，预留制动盘的固定孔位，保证制动盘与卡钳的同轴度偏差控制在合理范围，避免制动抖动；内侧的多组耳片结构分别对应上下控制臂的球销安装点、转向横拉杆的球头固定位，所有安装孔的轴线夹角都经过硬点校核，确保转向过程中轮跳与转向动作的运动互不干涉，不会出现机构卡滞的问题。设计过程中优先考虑了轮端的载荷传递路径，车轮受到的纵向制动力、侧向过弯力、垂向冲击载荷，都会通过轮毂轴承传递到转向节主体，再分散到各个悬架连接点上，因此主体结构采用了镂空的加强筋布局，在轴承安装座周围做了加厚处理，各个连接耳片的根部都做了圆弧过渡，避免应力集中导致的构件断裂，同时尽可能削减非受力区域的材料厚度，把整体重量控制在轮端簧下质量的要求范围内，提升悬架的响应速度。安装边界方面，轮毂轴承的配合面采用了过渡配合的尺寸设计，保证轴承压装后不会出现松旷，各个连接耳片的孔位间距严格匹配悬架硬点坐标，安装后主销内倾、后倾的角度参数完全符合赛车底盘的调校设定，转向横拉杆的安装点高度经过运动学仿真验证，转向过程中内外轮的转角关系符合阿克曼几何特性，减少轮胎的异常磨损。轴承外侧预留了挡圈的安装槽，用来限制轴承的轴向窜动，轮毂上的螺栓孔位直接对应轮辋的安装规格，制动盘支座的端面跳动量控制在极小范围内，保证高速制动时的稳定性。整个结构没有多余的冗余设计，所有的造型特征都服务于载荷传递与安装功能，各个接口的位置都考虑了实际装配时的工具操作空间，不会出现螺栓无法拧紧的装配干涉问题，适配FSAE赛事中常见的10英寸轮辋规格，能够满足赛道工况下大侧向加速度、频繁制动转向的使用需求。
