多轴前庭功能训练装置结构设计

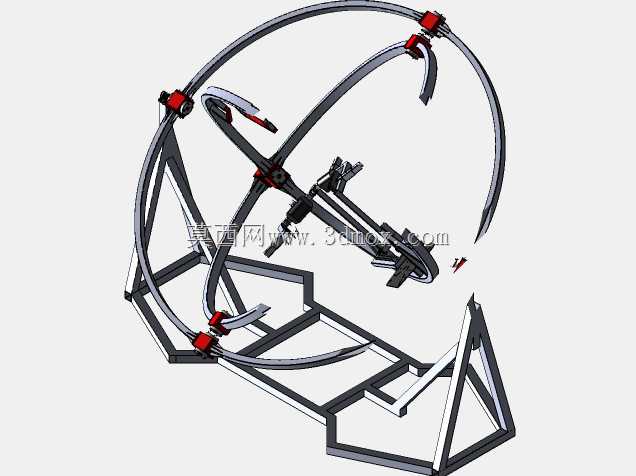

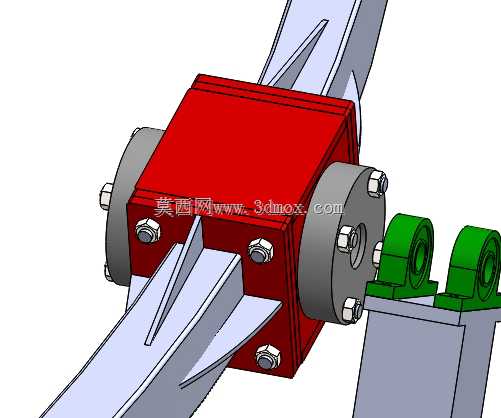

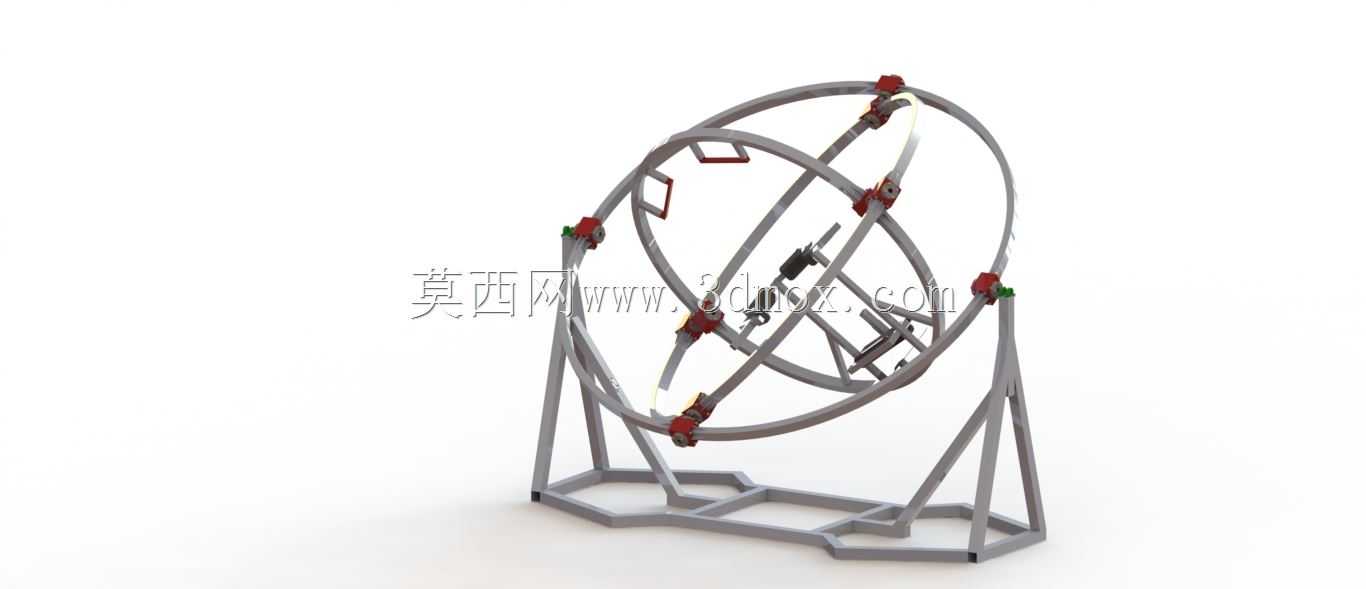

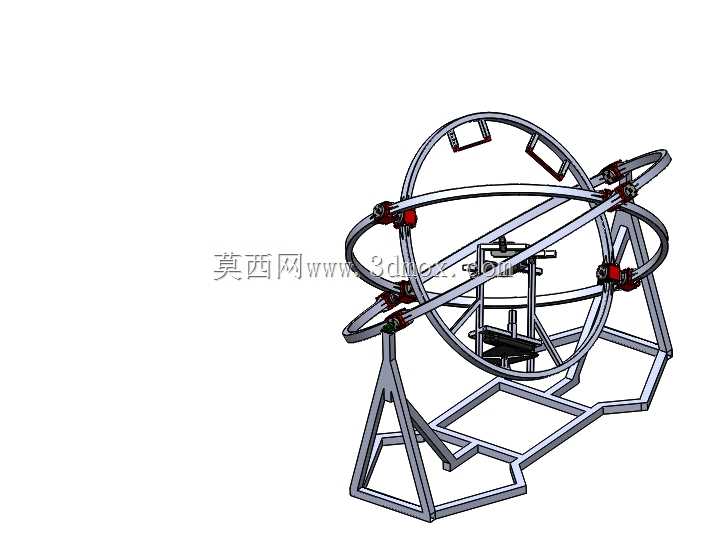

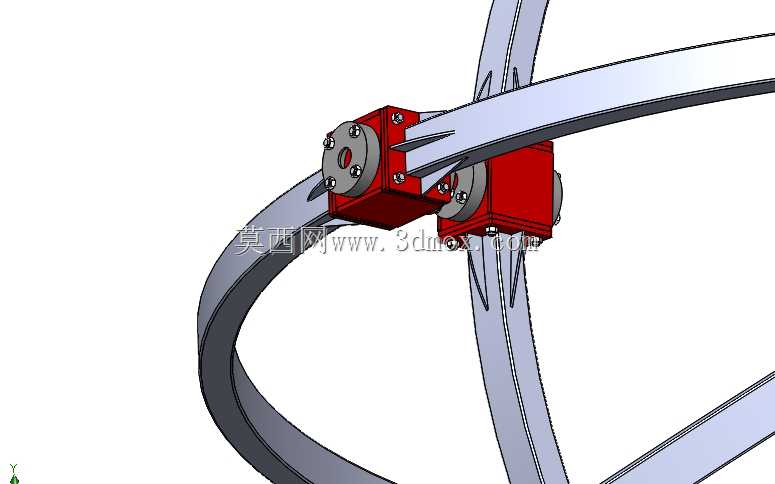

该装置核心功能是通过多自由度同轴旋转结构，对人体前庭器官施加可控的多方向加速度刺激，实现前庭耐受能力的系统性训练，适配飞行员、跳伞运动员、职业赛车手等对空间定向能力有极高要求的从业群体日常训练场景。整套设备采用落地式三角支撑框架作为承载基体，底部框架采用多边形拼接式型材焊接结构，支撑腿向外倾斜延伸形成稳定的支撑边界，整体安装占地面积约为2.2米×1.8米，设备总高度约2.3米，安装时仅需保证地面水平度误差不超过3mm/m，无需额外预埋固定螺栓即可满足常规训练载荷下的稳定性要求。核心旋转部分采用三层嵌套环架结构，最外层环架与底部支架通过铰接支座连接，可实现绕水平横轴的360度旋转，中间层环架与外层环架通过正交布置的铰接点连接，可实现绕纵向轴的360度旋转，最内层环架为人员固定位，与中间层环架同样采用正交铰接结构，可实现绕垂直于中间环平面轴的360度旋转，三层环架的旋转轴两两垂直交汇于同一中心点，确保训练过程中人员重心始终处于旋转中心位置，避免偏心载荷带来的额外振动与结构冲击。人员固定位设置有五点式安全带安装点、脚部固定踏板与手部抓握杆，所有固定点的位置均按照成年人体尺寸百分位数据设计，可适配身高160cm至190cm的参训人员使用，环架上的红色限位块为旋转角度限位结构，可根据训练阶段需求调整各环架的旋转角度范围，从单轴旋转逐步过渡到三轴联动旋转，匹配不同训练阶段的耐受度提升节奏。设计过程中优先考虑结构的动平衡性能，每一层环架在加工前都进行了对称配重计算，铰接位置采用带密封结构的深沟球轴承，降低旋转过程中的摩擦阻力与运行噪音，支架与环架主体均采用标准方形钢管焊接成型，焊接后整体进行去应力退火处理，避免长期交变载荷下出现结构变形，所有与人体接触的部位都做了圆角钝化处理，表面包覆防滑软质材料，避免训练过程中出现磕碰损伤。设备无额外动力驱动结构时可依靠参训人员自身重心调整实现缓慢旋转，也可外接驱动模块实现定速旋转、随机变速旋转等多种训练模式，适配不同强度的训练方案需求。
