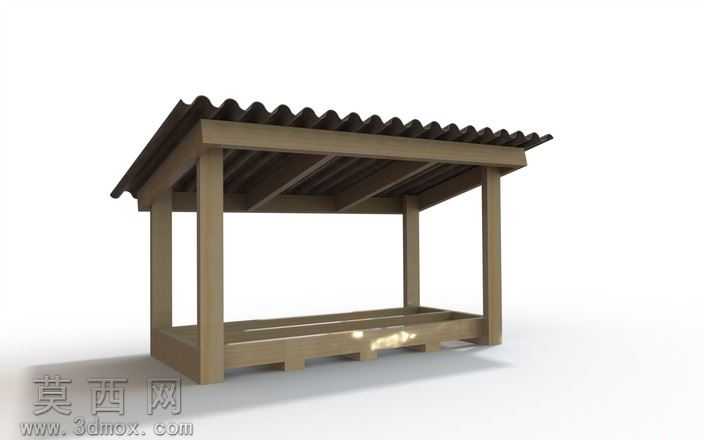

户外简易木柴存放遮雨棚架

本作品为户外木柴存放遮雨棚架的三维建模成果，建模过程依托参数化三维设计软件完成，整体采用1:1等比例还原实物尺寸，确保各部件装配关系完全符合实际搭建逻辑。建模初期先梳理整体结构逻辑，将棚架拆解为顶部屋面支撑、立柱、底部置物托盘三大核心模块，先绘制底部托盘的二维轮廓草图，通过拉伸、切除特征完成托盘的围边与承托格栅结构，托盘底部预留垫高支脚，避免存放木柴时直接接触地面产生受潮问题。立柱部分采用等截面矩形木梁参数化建模，通过装配约束将四根立柱精准对齐托盘四角的安装位，确保立柱垂直角度无偏差，立柱与托盘的连接部位做了贴合式的榫卯衔接结构建模，还原传统木作的稳固连接逻辑。顶部屋面部分先搭建横向檩条阵列，檩条沿棚架短边方向等距排布，两端伸出立柱外侧形成外挑檐结构，可扩大遮雨覆盖范围，避免雨水斜飘打湿存放的木柴；屋面覆盖件采用波纹镀锌钢板的形态建模，通过曲面扫描、阵列特征完成连续波纹造型，还原波纹板的凹凸排水结构，波纹走向沿棚架坡度方向设置，确保雨水可顺波纹快速排出，不会在屋面积存。材质渲染阶段，木质部件统一赋予经过加压防腐处理的实木材质，调整纹理方向匹配木梁的长度走向，添加自然的木材色差与轻微使用磨损质感，还原户外木作的真实视觉效果；屋面波纹板赋予镀锌金属材质，调整金属粗糙度与反光参数，还原镀锌层的亚光金属质感，边缘处添加轻微的裁切毛边细节提升真实度。整体结构设计遵循实用优先的思路，无多余装饰构件，开放式的三面围合设计既保证通风性，可让存放的木柴保持干燥，又能通过顶部屋面遮挡日晒雨淋，底部抬高的托盘设计可隔绝地面潮气，完全适配户外木柴存放的使用需求，建模过程中所有部件均做了可参数化调整设置，可根据实际使用场景修改长宽高、立柱粗细、屋面挑出长度等参数，适配不同的存放容量需求。
