闭合式滚子链条传动结构三维设计

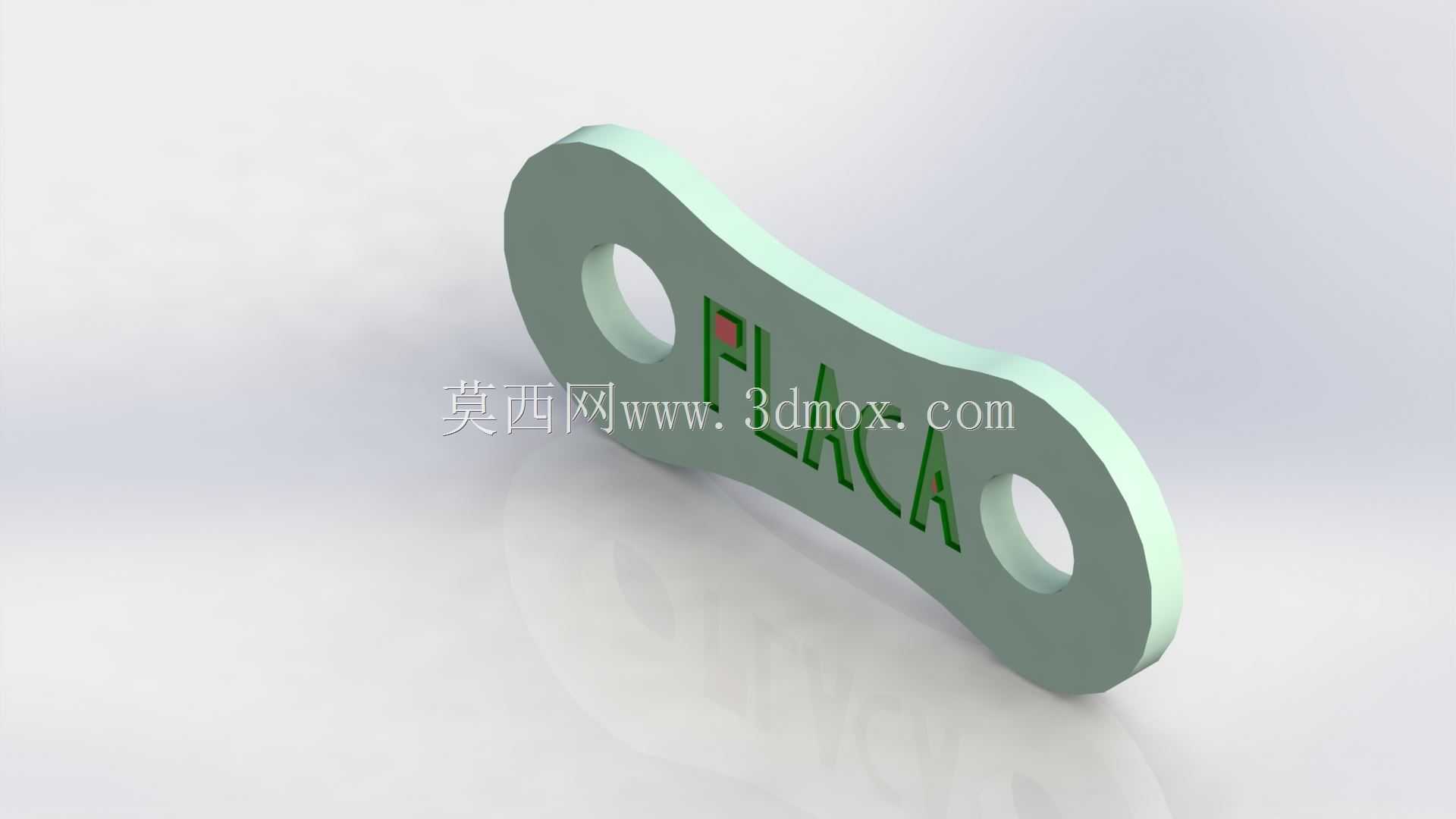

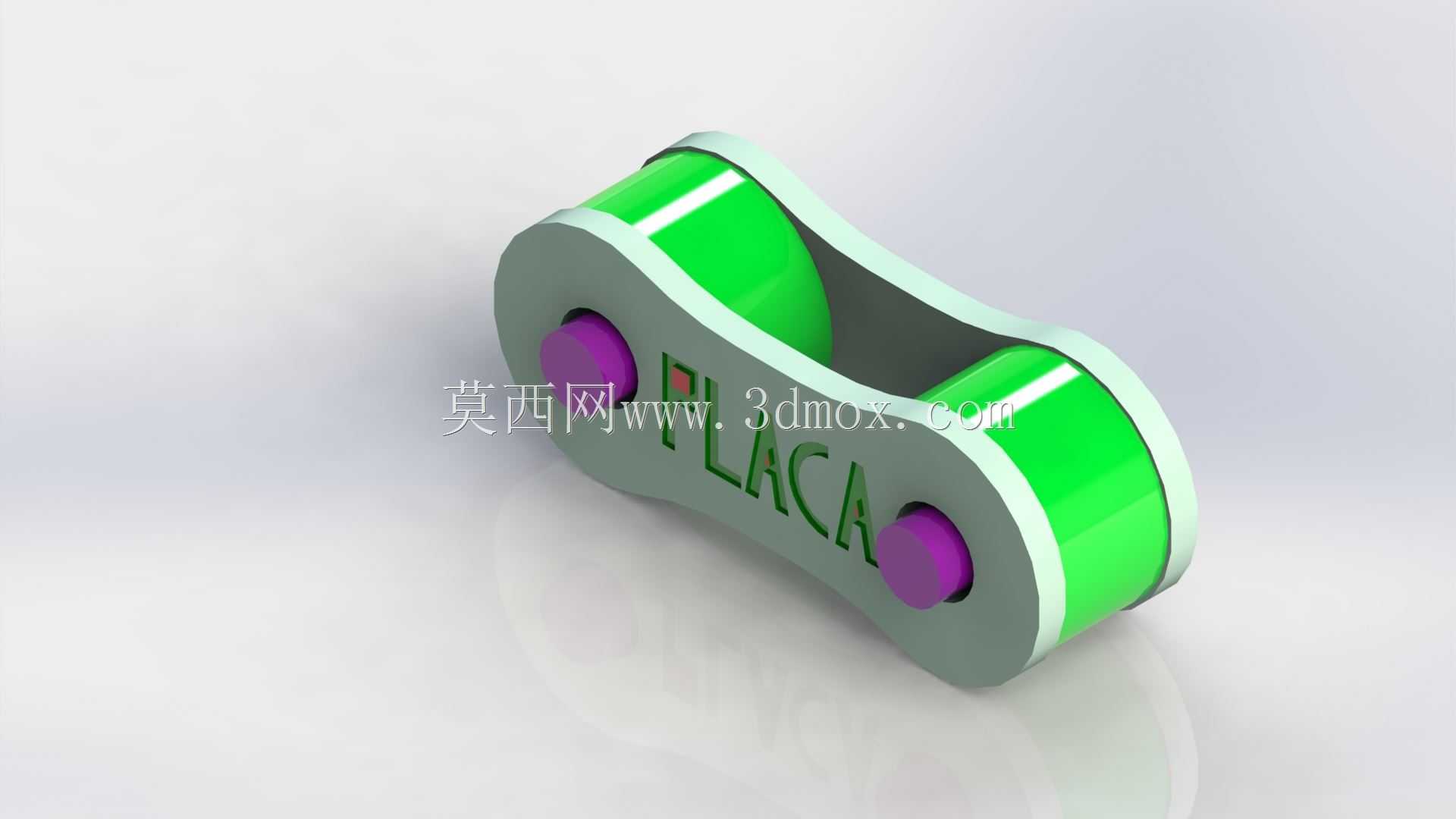

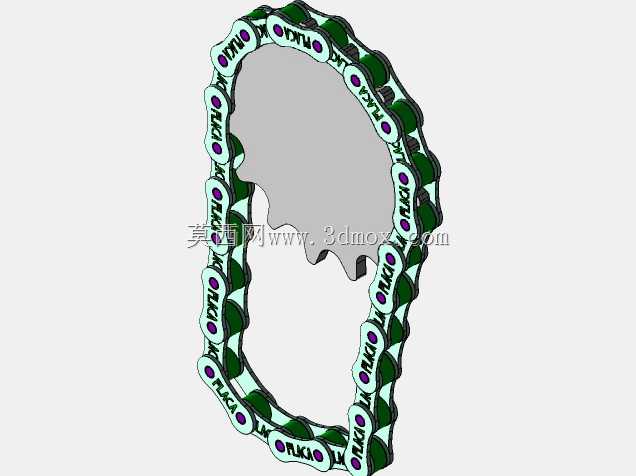

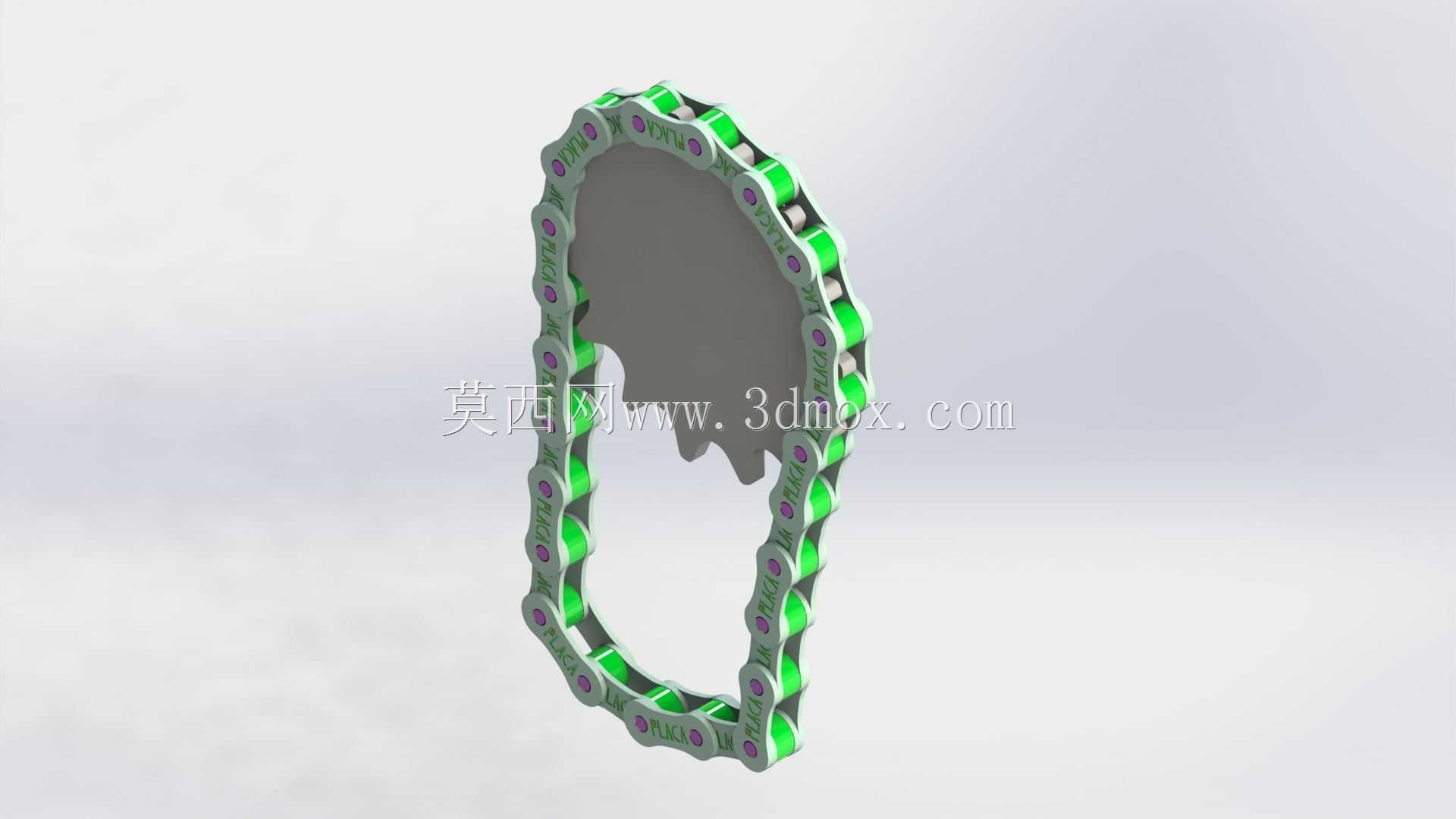

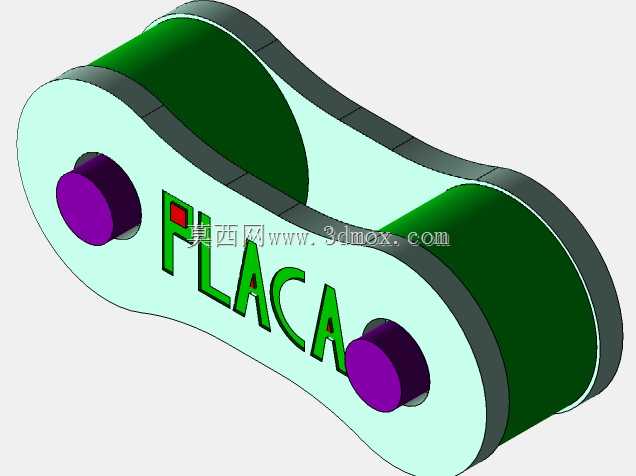

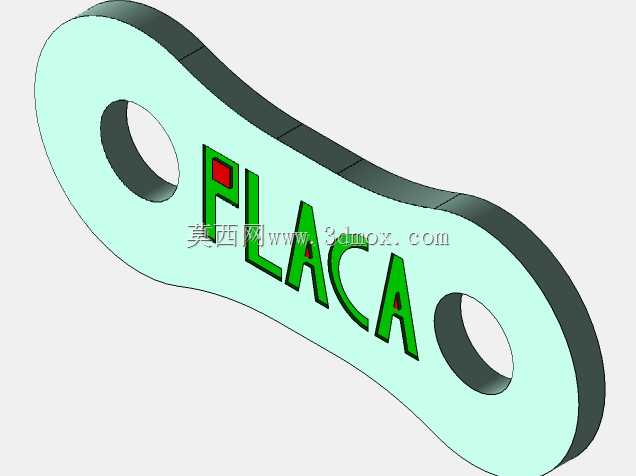

这套链传动结构的设计，首先要匹配常规动力传输场景的安装边界，整体闭合环的轮廓适配中小功率传动的中心距需求，不需要额外设置张紧轮的冗余空间，链节的铰接间隙控制在合理范围，避免传动过程中出现跳齿、卡滞的问题。从实际应用场景来看，这类闭合滚子链多用于轻工输送设备、小型动力传输工位、农机辅传机构中，相比带传动不存在打滑丢转的问题，相比齿轮传动对安装中心距的容错率更高，能在多尘、有少量油污的工况下保持稳定的传动效率。设计过程中优先考虑了链节的互换性，每一节内链板、外链板、销轴、套筒、滚子的尺寸都遵循通用传动链的配合公差，滚子的外径与配套链轮的齿槽弧面完全贴合，啮合过程中滚子能绕套筒自由转动，大幅降低啮合阶段的滑动摩擦损耗。外链板与内链板的轮廓做了圆弧过渡处理，避免应力集中在板件的边角位置，承受交变载荷时不容易出现板件断裂的失效问题，销轴与外链板采用过盈配合，与套筒采用间隙配合，保证铰接位置转动灵活的同时不会出现链节松脱的情况。从安装边界来看，这套闭合链条的环向尺寸适配两个链轮的中心距范围在300mm到500mm之间的传动布局，链条的总宽度控制在20mm以内，不会占用过多的设备侧向安装空间，安装时只需要保证两个链轮的端面共面，就能实现平稳啮合，不需要复杂的对位调整。实际运行过程中，链节进入啮合区时滚子先接触链轮齿根，随着链轮转动逐步完成啮合，脱离啮合区时链节能顺畅脱离齿槽，不会出现剐蹭齿顶的问题，传动过程中的多边形效应也通过链节距的合理选型做了控制，运行振动幅度控制在可接受范围内，适配转速不超过300r/min的动力传输场景，能稳定传递额定范围内的扭矩，日常维护只需要定期在铰接位置加注润滑脂，就能大幅延长整体使用寿命。
