工业传动滚子链条结构设计

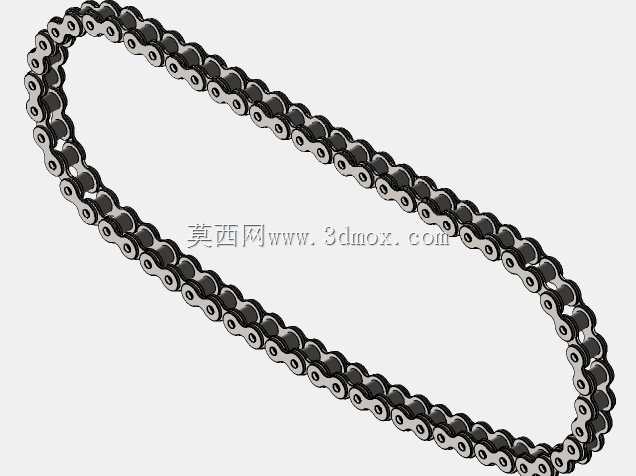

在各类工业传动场景中，滚子链条是应用覆盖面极广的挠性传动部件，不同于齿轮传动的固定中心距限制，链条可在两轴中心距较远的工况下完成动力传递，同时能适应存在一定冲击载荷、多尘、油污的复杂车间环境，这也是其在输送线、农用机械、摩托动力总成、机床进给机构中被长期广泛使用的核心原因。这套链条模型在建模阶段优先还原了标准滚子链的装配逻辑，每一节链节由外链板、内链板、销轴、套筒、滚子五个核心零件组成，建模时严格匹配通用传动链的配合公差：滚子与套筒之间保留转动间隙，套筒与内链板采用过盈配合固定，销轴穿过套筒后与外链板铆接固定，保证链节活动时仅滚子沿套筒转动、销轴与套筒间形成低副摩擦，既降低传动过程中的磨损速率，也能让链条与链轮啮合时，滚子通过自转抵消链轮齿面的滑动摩擦，延长整套传动副的使用寿命。从安装边界来看，闭环状态的链条可根据实际传动中心距调整链节数量，建模时预留了链节拼接的装配基准，单节链节的内外链板厚度、滚子直径、节距参数均参照通用短节距精密滚子链的尺寸规范设计，安装时需注意两链轮的共面度偏差控制，避免链板侧面与链轮齿侧发生偏磨，同时张紧行程需预留至少两个链节长度的调整余量，抵消链条长期使用后的磨损伸长量。实际应用中，这类链条除了传递旋转动力，也可通过在链板上加装附件的方式适配输送场景，比如加装弯板承载工装治具，就能作为输送线的牵引部件完成工件工位转移，相比皮带传动，链条不存在打滑问题，传动比精度更高，单排链条可传递的功率范围覆盖数千瓦到数十千瓦区间，多排链条可适配更大载荷的重载传动场景。建模过程中对链板的冲压成型轮廓做了细节还原，链板两端的圆弧过渡与销轴孔的同轴度做了装配约束，整套模型可直接用于传动系统的装配干涉检查、链轮匹配设计验证，也可作为设备方案展示时的传动结构示意，帮助设计人员快速完成传动布局的方案评审，避免前期选型时出现中心距匹配错误、链条与周边结构件干涉的问题。在设备维护层面，这类链条的正常工作需配合定期润滑，模型中也预留了链节间隙的结构细节，可用于模拟润滑脂在链节缝隙中的填充状态，帮助设计人员规划设备的润滑管路布置位置，确保润滑油能顺利进入销轴与套筒的配合面，降低磨损失效的概率。
