单缸发动机气缸头结构三维设计作品

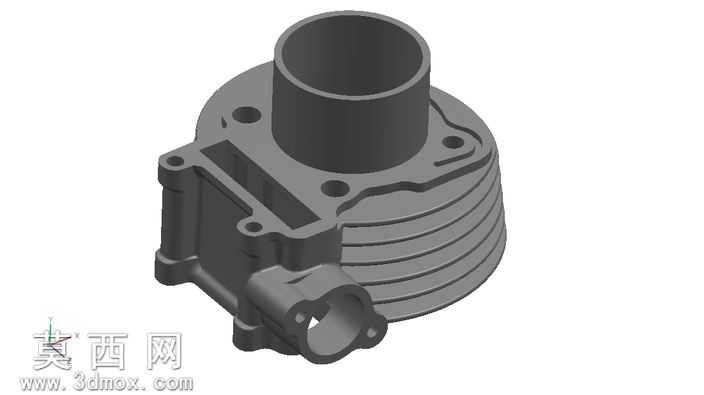

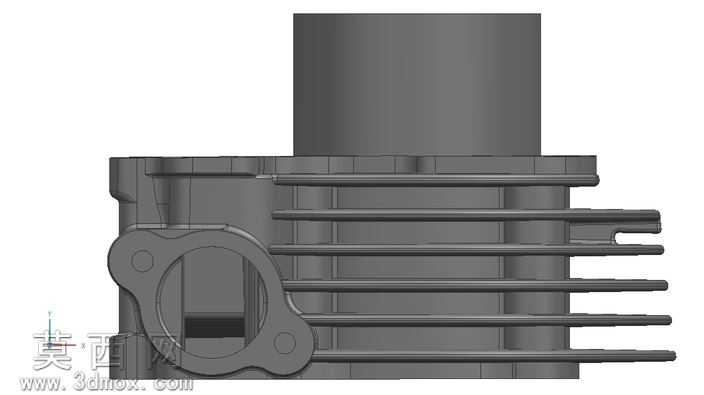

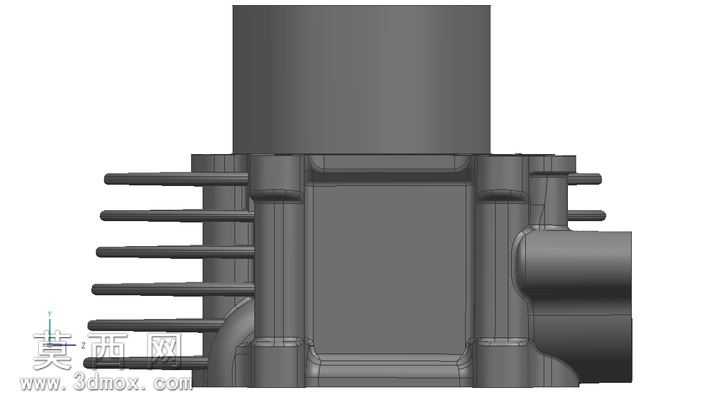

本作品为内燃机核心部件气缸头的三维参数化建模成果，建模过程依托三维设计软件完成全流程结构还原，首先针对气缸头的功能特性梳理建模逻辑：作为内燃机燃烧室的核心组成部件，该结构需要同时满足进气导流、散热降温、安装定位、腔体密封的多重功能需求，建模初始阶段先完成主体基准轴与基准面的搭建，以中心进气套筒为核心定位基准，向上延伸出直立式进气通道的圆柱腔体结构，保证通道内壁的同轴度公差符合装配要求。主体基座部分采用拉伸加切除的建模方式，还原侧边的安装定位凸台结构，凸台上预留的螺栓过孔按照圆周均布与侧边定位的双重逻辑排布，保证与缸体装配时的连接强度与密封性能。外侧的散热鳍片采用环形阵列的建模方式生成，每一片鳍片的厚度、间距都经过参数化设定，既保证足够的散热接触面积，又兼顾整体结构的轻量化需求，鳍片边缘做了微小的圆角过渡处理，避免应力集中问题。侧边延伸出的附属连接端口采用放样加布尔运算的方式成型，端口处同样预留了螺栓安装孔位，用于连接外部管路或传感组件。建模过程中对所有的安装孔位、腔体壁厚、过渡圆角都做了参数化关联，方便后续根据不同排量的机型需求快速调整尺寸参数。材质渲染阶段采用铸铝材质的质感表现，还原气缸头实际生产中常用的铝合金压铸材质特性，表面做亚光金属质感处理，散热鳍片的缝隙处做了轻微的阴影层次处理，突出结构的层次感与立体感，所有的棱边转折都保留了实际加工要求的微小倒角，避免建模中出现绝对尖锐的不符合加工工艺的结构。整体结构设计充分考虑了实际生产中的压铸工艺可行性，所有的拔模角度都在建模阶段做了预设，壁厚保持均匀过渡，避免出现壁厚突变导致的压铸缺陷，内部腔体的流道部分做了平滑过渡处理，减少进气过程中的气流阻力，各个安装面的平面度都通过建模基准的约束得到保证，满足后续密封装配的平面度要求。
