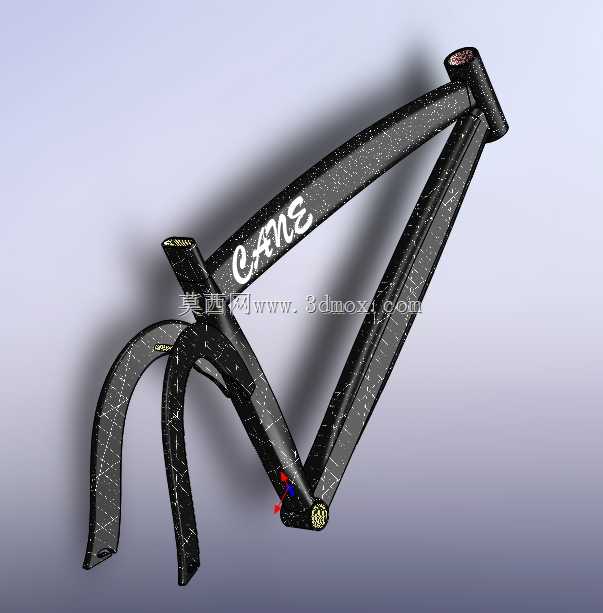

碳纤维纹理硬尾山地自行车车架结构设计

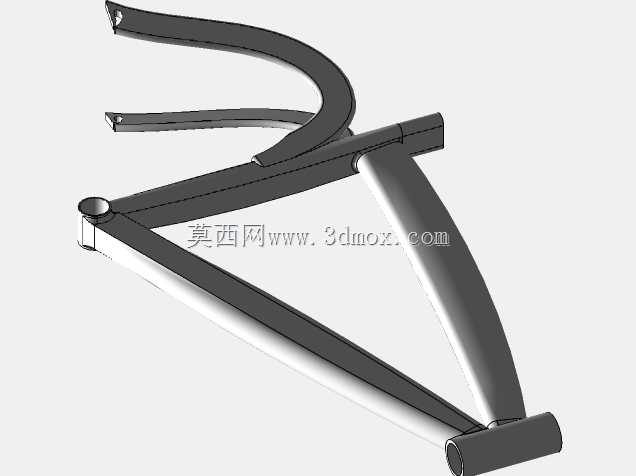

这款硬尾山地自行车车架采用经典的三角主受力结构设计，上管、下管与座管形成的闭合三角框架，能够在骑行过程中均匀分散路面传递的冲击载荷，避免局部应力集中导致的管材形变或开裂。后叉采用一体化弯管成型结构，后轮安装位的开档尺寸适配常规山地车轮组花鼓，安装槽的公差控制在标准范围内，可直接兼容快拆或桶轴轮组的装配需求，无需额外打磨调整。头管位置预设了标准碗组安装位，上下端面的平行度公差符合行业装配要求，可适配常规锥管或直管前叉，转向限位结构的预留空间能够避免前叉转向过度时与下管发生磕碰。五通位置采用压入式安装结构，安装端面的同轴度经过设计校核，可兼容主流规格的中轴组件，曲柄转动时不会出现偏摆蹭架的问题。座管的内径尺寸适配常规口径的座杆，座管夹的安装位预留了足够的锁紧空间，能够保证不同体重骑手调整座高后的锁紧可靠性。从实际应用场景来看，这款车架定位为城市通勤与轻度越野骑行使用，管材的壁厚设计在保证结构强度的前提下控制了整体重量，日常通勤时踩踏发力的传导效率足够直接，轻度林道穿越时后叉的形变量能够吸收部分小幅度颠簸，提升骑行过程的舒适度。设计过程中针对管材的衔接位置做了平滑过渡处理，既减少了应力集中点，也让整体外观的流线感更强，表面的碎裂纹理涂装在户外使用时不容易显露出细小的划痕，日常维护打理更加方便。车架的走线孔位预设在管材内侧，刹车与变速线管可以走内线路径，既减少了线管外露带来的风阻，也能避免泥水长时间附着在线管上造成的线管老化卡顿问题。后上叉与后下叉的衔接位置做了补强处理，在骑手站立摇车发力或者后轮受到较大冲击时，该位置的抗形变能力能够满足使用需求，不会出现五通位置偏移导致的变速不准问题。整体安装边界经过校核，搭配常规规格的前叉、轮组、传动组件即可完成整车组装，不需要额外对安装位进行二次加工，适配性覆盖市面上绝大多数入门到中端的山地车零配件。
