带钢板弹簧车轮轮胎的车轴总成结构

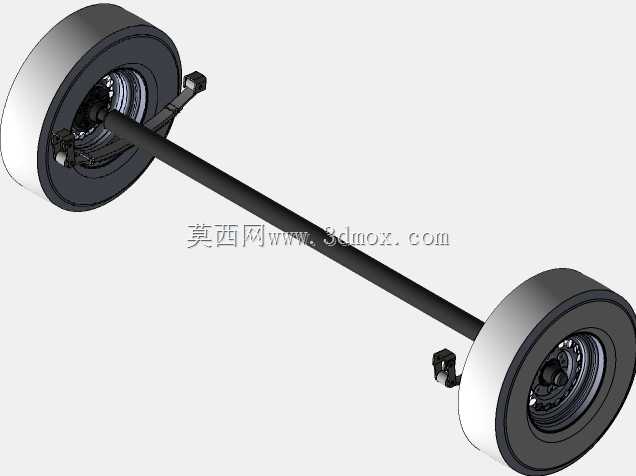

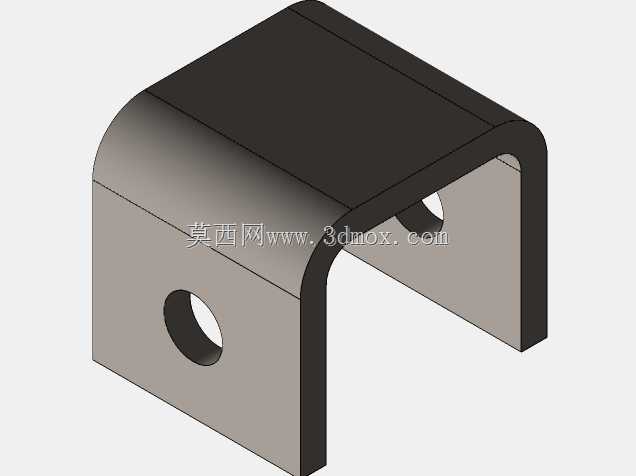

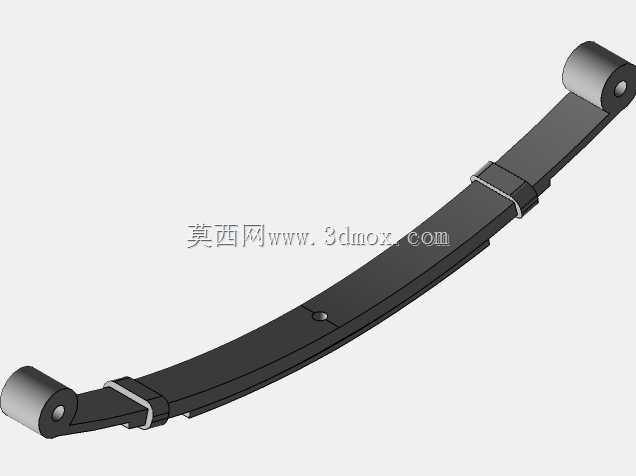

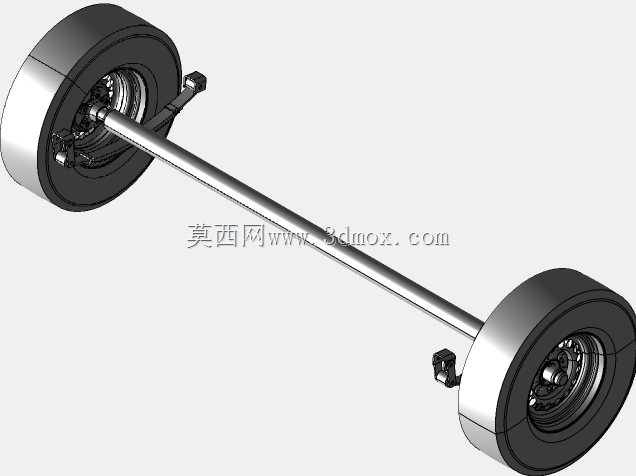

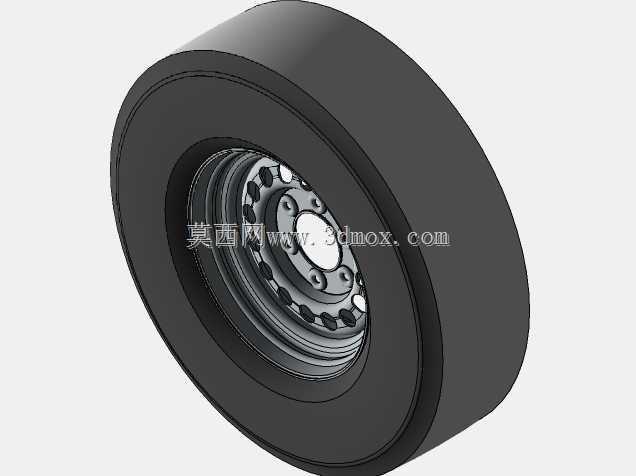

在商用车、低速载货车辆以及非道路行走设备的底盘设计中，车轴总成是承担整车承载、传递行驶作用力的核心行走部件，这套集成了钢板弹簧、车轮与轮胎的车轴结构，可直接适配多数采用非独立悬架的后轮驱动或从动桥布置场景，无需额外设计悬架安装转接结构，能大幅缩短底盘开发的结构验证周期。从实际使用场景来看，这类车轴总成常见于轻型货运车辆、农用作业机械、厂区内转运拖车以及小型工程行走设备，既可以作为从动桥配合转向前桥完成整车行走功能，也可搭配驱动差速组件作为驱动桥使用，承载范围覆盖1吨到3吨级的常规轻载行走需求。结构设计上，整根车轴采用实心圆钢轴体作为核心承载基体，轴体两端加工有轮毂轴承安装位，匹配圆锥滚子轴承来承受径向载荷与行驶过程中产生的轴向冲击力，轮毂外侧直接适配标准钢制轮辋，轮辋上装配的充气轮胎可缓冲路面颠簸带来的冲击，降低行驶过程中传递到底盘车架的振动。钢板弹簧通过U型螺栓直接固定在车轴轴体的中部两侧安装座上，弹簧两端的卷耳结构用于连接车架上的吊耳与固定支架，这种布置方式省去了额外的悬架导向机构，钢板弹簧同时承担承载、导向与减振的多重作用，结构可靠性高，后期维护成本低，适合工况复杂、维护条件有限的使用场景。设计过程中需要重点校核轴体的抗弯强度，尤其是钢板弹簧安装位与轮毂轴承位之间的轴段，在满载偏载工况下的弯曲变形量需要控制在许用范围内，避免长期使用出现轴体疲劳断裂；同时要保证两侧钢板弹簧安装座的同轴度与平面度公差，避免安装后出现弹簧受力不均、车辆行驶跑偏的问题。安装边界方面，车轴总长度需要匹配整车的轮距要求，钢板弹簧的弧高决定了底盘的离地间隙与满载静挠度参数，两端轮毂的螺栓孔位需要与所选轮辋的参数完全匹配，轮胎的外径尺寸要预留足够的跳动空间，避免颠簸工况下轮胎与车架或货厢底部发生运动干涉。这套结构的三维建模完整还原了各部件的装配关系，包括钢板弹簧的片层堆叠结构、轮毂的轴承安装细节、轮胎与轮辋的配合位置，可直接用于底盘总装的干涉检查、承载仿真分析的前置模型，也可作为同类车轴产品改型设计的基础参考，帮助设计人员快速完成安装位的适配调整，减少重复建模的工作量。
