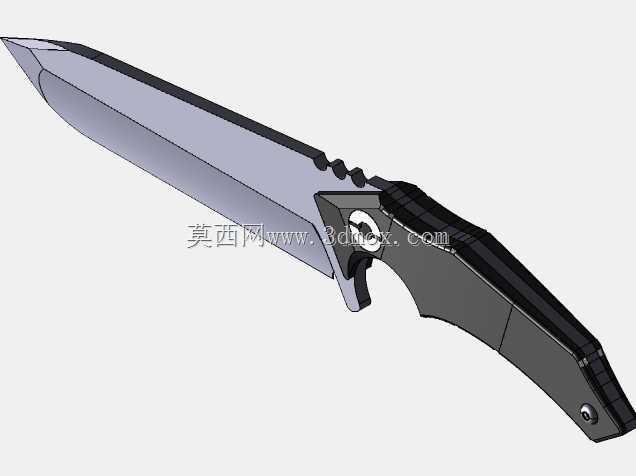

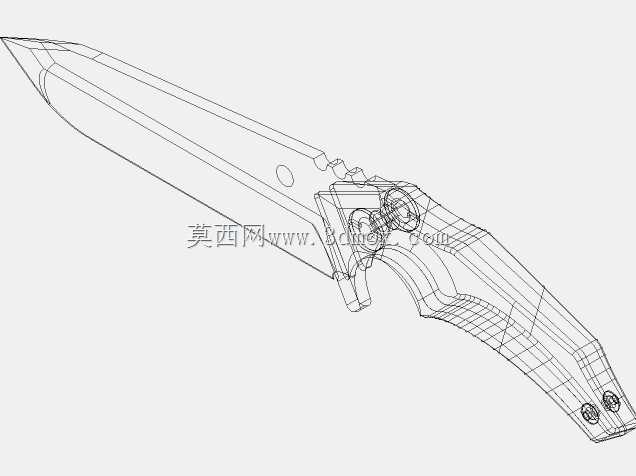

战术折刀结构三维数模设计

这款折叠战术刀具的三维结构设计，首先从实际使用场景的受力需求出发，户外作业、应急处置场景下，刀具需要兼顾便携性与结构强度，因此整体采用折收式结构，非使用状态下刀身可完全收纳进手柄轮廓内，收纳后整体轮廓无突出尖锐部位，可放入常规工具包或战术装具的附包中，不会剐蹭其他装备。刀身部分采用几何刀尖设计，刀尖角度经过反复校核，既保证穿刺时的应力集中效果，又避免刀尖过脆在硬质材料穿刺时发生崩断，刀身靠近刀柄位置设置的三处防滑凹槽，是为了使用者在进行精细切削作业时，可将拇指按压在该位置提升操控稳定性，刀根位置的快开鳍结构，可在单手握持时通过拇指拨动快速完成开刃动作，无需双手配合，适配应急场景下的单手操作需求。枢轴位置是整个折刀的核心受力部位，设计时采用了轴套加止推垫片的组合结构，既保证刀身转动时的顺滑度，又能在刀身展开锁定后承受大力度切削、穿刺带来的侧向载荷，避免枢轴出现旷量。手柄部分采用两片式拼接结构，贴合手型的人体工学曲面经过多轮握持姿态模拟，握持时掌心与手柄曲面完全贴合，发力时不会出现局部应力集中硌手的问题，手柄尾部的穿绳孔可搭配安全绳使用，防止作业时刀具脱手飞出，柄身的防滑纹理在戴手套操作时也能提供足够的摩擦力，不会出现打滑情况。锁定结构采用线锁设计，开刃后锁片自动弹入刀根的锁定槽内，锁定状态下可承受超过常规使用需求的纵向载荷，收刀时只需单手拨动锁片即可完成折收，操作逻辑简单可靠，不会出现误解锁的情况。整个模型的装配边界严格按照实际加工公差设置，各部件之间的配合间隙控制在五金加工的常规公差范围内，刀身折收时不会与手柄内壁发生剐蹭，展开后刀身与手柄的同轴度偏差控制在合理区间，保证切削时的力线与握持中心重合，减少长时间使用的手部疲劳。
