SAE赛事钢管式赛车车架结构设计

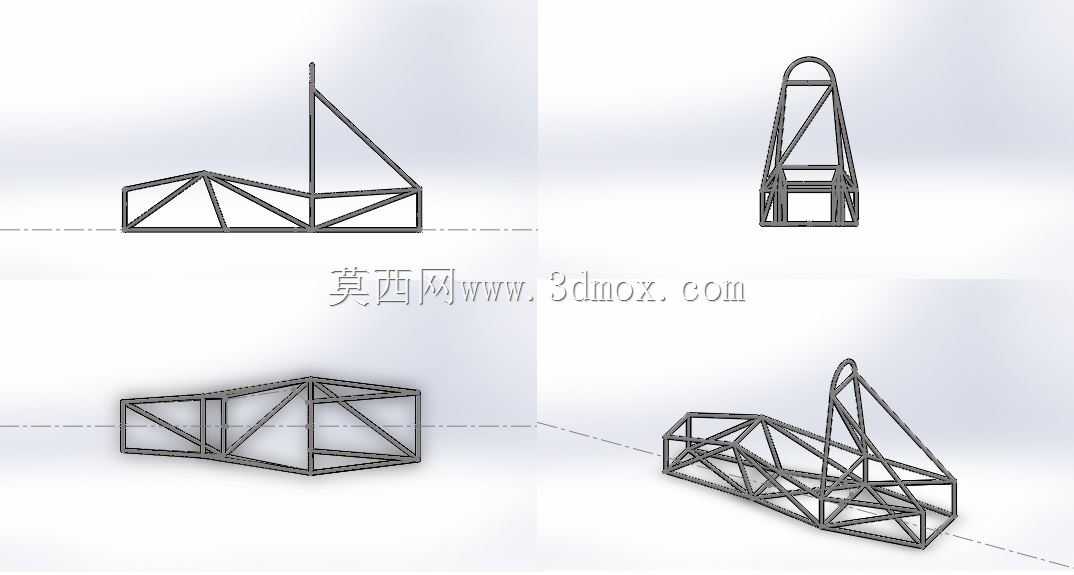

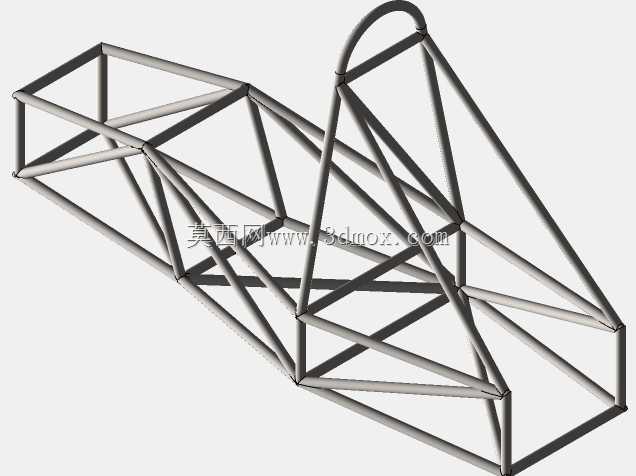

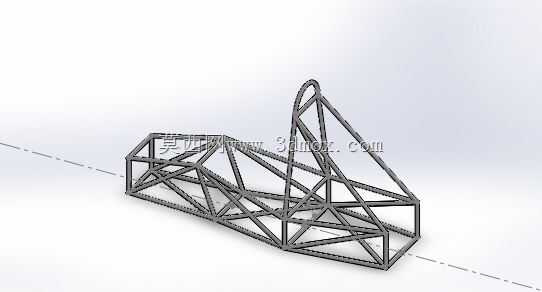

这套桁架式钢管车架结构，主要面向大学生方程式类SAE赛事的单人竞速赛车开发，核心承担整车所有部件的安装承载与碰撞受力传递功能，是赛车底盘部分的核心承载基体。从结构布局来看，车架采用空间管桁架构型，前舱区域预留了动力总成、转向机构、前悬架安装点的安装边界，主环与前环结构形成了完整的驾驶员生存舱，后部结构延伸至后悬架安装位，可匹配后置后驱的动力布局形式。设计过程中优先考虑了受力路径的连续性，所有管材的连接节点均对应悬架硬点、动力安装点、安全带固定点等核心受力位置，避免出现悬臂过长的无支撑管段，减少赛事过程中管材受交变载荷出现的疲劳开裂风险。在实际赛事场景中，这类车架需要承受过弯时的侧向载荷、制动时的纵向载荷、颠簸路面的垂向冲击，同时还要满足碰撞时的能量吸收要求，前部的吸能区结构采用渐进溃缩的管段布局，碰撞时可通过管材的有序变形吸收冲击能量，避免冲击力直接传递到驾驶舱。车架的驾驶舱区域尺寸严格匹配单人坐姿的人体工程学边界，预留了头盔、座椅、方向盘、操纵踏板的安装空间，同时保证驾驶员进出的操作空间，主环的高度满足赛事规则中关于驾驶员头部保护的最小距离要求，防滚结构的管材规格匹配侧向翻车时的承载要求。悬架安装点的位置经过硬点校核，可匹配双横臂式独立悬架的安装角度，保证轮跳过程中定位参数的变化范围在设计阈值内，动力舱的安装边界可适配小排量内燃机组或者电驱动总成的安装需求，预留了线束、冷却管路、燃油管路的走管空间，避免管线与运动部件出现干涉。整个车架的管材连接节点均采用相贯线切割后焊接的工艺形式，建模过程中所有相贯面都做了贴合处理，可直接导出切割程序用于管材加工，减少现场修配的工作量，同时所有焊缝位置都预留了足够的焊接操作空间，避免出现角度过小无法施焊的节点。从安装边界来看，车架下部预留了底板安装的固定点，侧部可匹配车身覆盖件的安装卡扣位，前部可安装前防撞结构与导流罩，后部可匹配尾翼安装支架的固定接口，所有安装点的位置都做了局部加强处理，避免局部应力集中导致的结构失效。
