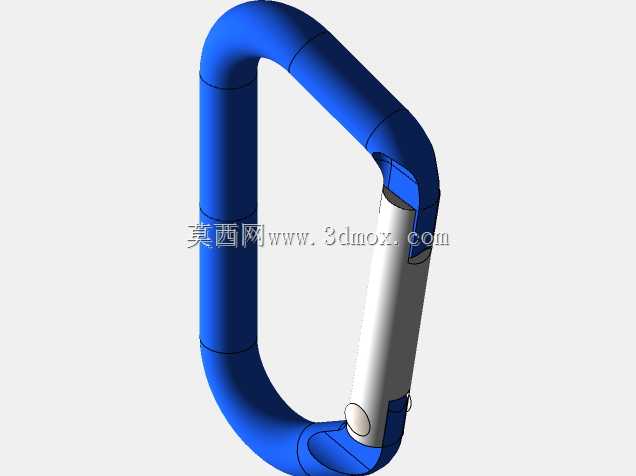

快挂式承重钩环结构三维设计

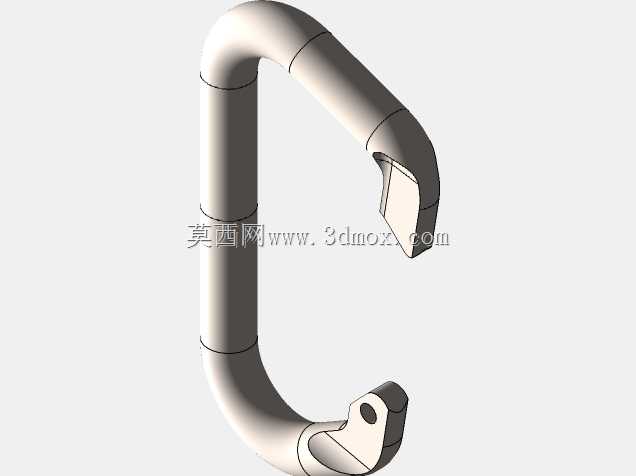

日常户外作业、高空施工、户外装备挂载场景中，这类快挂钩环是十分常见的连接承重构件，区别于普通焊接闭环，它的可开合结构能在不拆解原有绳索、挂点的前提下快速完成挂载与拆卸，大幅提升现场作业的操作效率。从结构设计逻辑来看，这款钩环采用D型主体轮廓，这种轮廓相比圆形环能让承重载荷更多集中在平直的对侧弧段，减少开合门位置的受力占比，避免活动锁止结构长期受交变载荷出现疲劳失效。主体弯管段采用等径圆弧过渡，没有尖锐的应力集中棱角，在承受突发冲击载荷时，应力能沿着弯管弧面均匀分散，不会在局部出现应力峰值导致构件断裂。活动锁止门采用内置弹性复位结构，常态下保持闭合状态，和主体端部的贴合面做了错位搭接设计，不会因为轻微的侧向剐蹭就意外脱开，只有主动按压锁止端的解锁部位才能打开开合门，能有效避免挂载过程中绳索滑脱的风险。在安装边界适配方面，这款钩环的开合门开启间隙可以适配常规直径的安全绳、织带、挂点吊耳，不需要额外搭配转接件就能直接使用，主体的截面直径经过匹配设计，既不会因为过粗导致和常规挂点孔径不匹配，也不会因为截面过细降低整体承重阈值。设计过程中需要重点控制开合门与主体配合段的同轴度，要是转轴位置间隙过大，闭合后会出现旷量，受拉时配合面会出现局部挤压磨损，长期使用会出现锁止失效的问题；同时弹性复位件的预紧力需要匹配合理，预紧力过大会导致单手开合操作困难，预紧力过小则会在受振动时出现自行开启的隐患。这类钩环除了户外登山、攀岩的装备挂载场景，在车间设备临时吊装、管线临时固定、安防装备挂载、户外露营装备搭建等场景都有广泛应用，不同场景下对钩环的承重阈值、防脱等级有不同要求，建模过程中可以通过调整主体壁厚、弯管曲率半径、锁止搭接量来适配不同的载荷等级需求，不需要完全重构整体结构就能完成不同规格的衍生设计，能大幅降低同系列产品的设计迭代周期。
