SolidWorks构建的草坪网球曲面造型

日常接触的草坪网球，其三维造型构建并非简单的球体拉伸，需要兼顾曲面流畅度、接缝特征还原以及后续渲染的材质适配性。从实际应用场景来看，这类球类零件模型常被用于体育器材展示动画、运动场景仿真搭建、文创产品衍生设计的基础载体，也可作为曲面建模练习的典型案例，帮助从业者掌握空间曲线投影、曲面剪裁、圆角过渡等核心建模操作。

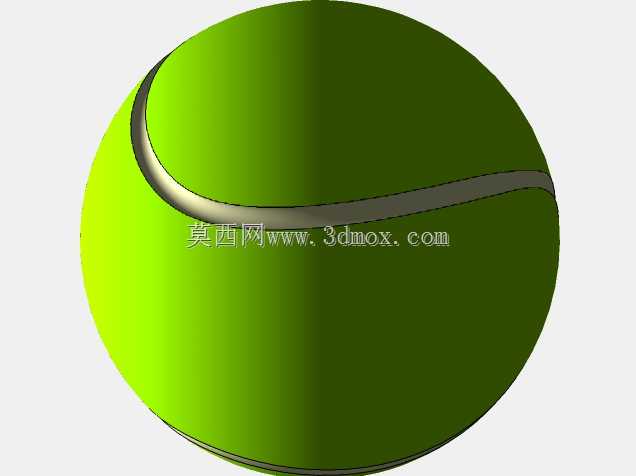

在设计思路层面，首先要确定基础球体的基准尺寸，常规网球的直径控制在65.4mm至68.6mm之间，建模时取中间值构建基础球面，保证整体比例符合实物规格。网球表面的接缝是造型的核心难点，并非平面上的简单曲线，需要先在基准面上绘制符合网球缝线走向的空间样条曲线，通过投影曲线命令将曲线映射到球面之上，再利用分割线工具将球面拆分出缝线的区域，之后对缝线区域做等距偏移，做出缝线的凹陷效果，最后对缝线边缘做可变半径圆角处理，还原实物接缝处的圆滑过渡，避免出现尖锐棱边导致渲染失真。

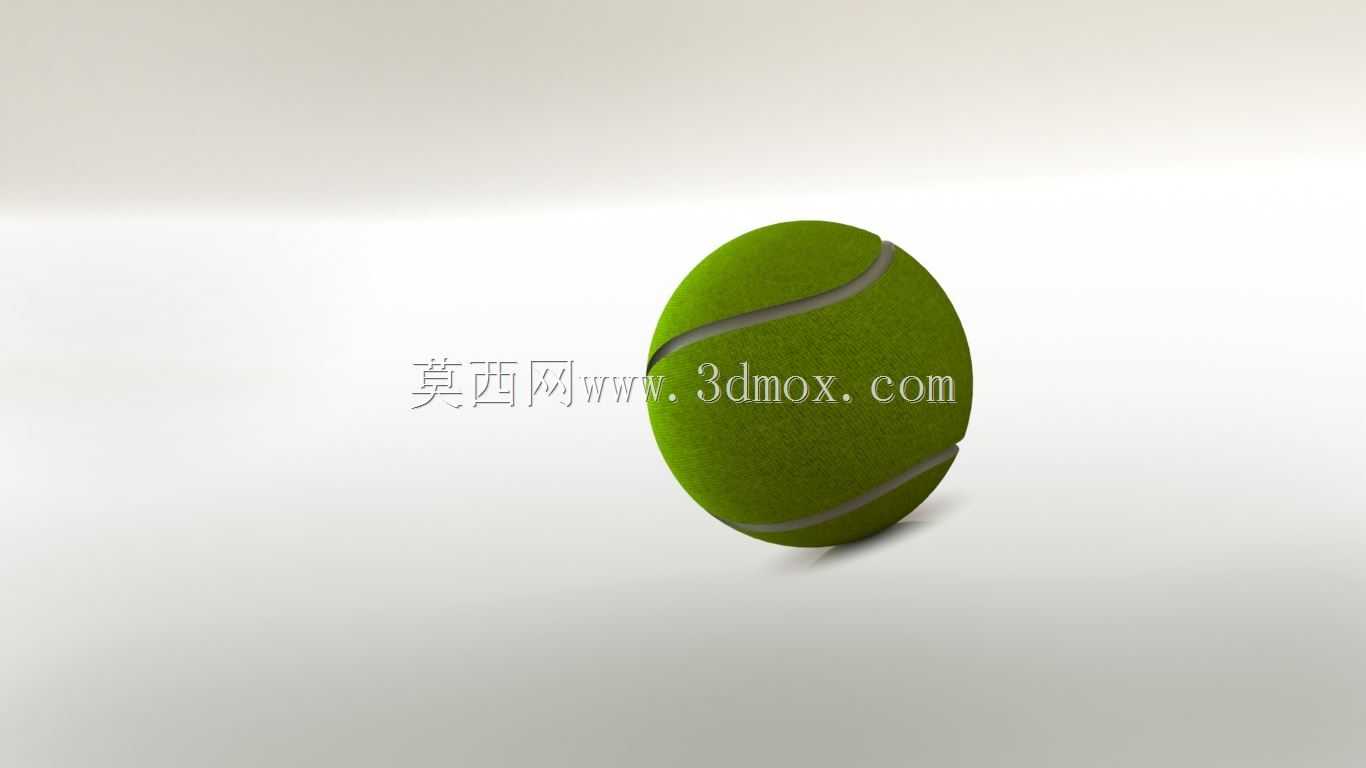

从功能特性还原角度，建模时需要考虑表面纹理的适配空间，网球表面的毛毡质感不需要在实体建模阶段做细碎的凹凸结构，而是预留好曲面的UV映射边界，方便后续在渲染环节赋予对应的纹理材质，既保证模型运行流畅，也能提升渲染真实度。这类造型没有复杂的安装配合边界，整体为封闭的薄壁类实体结构，壁厚可根据后续使用场景调整，若用于3D打印验证，可将壁厚设置为1.2mm至1.5mm，保证打印成品的结构强度；若仅用于动画渲染，可做成实体结构或适当抽壳，降低模型的面数占用。

实际建模过程中要注意球面的曲率连续性，拆分曲面时要保证各个曲面片之间的G2连续，避免出现光影断层，尤其是接缝两侧的曲面过渡，要反复检查曲率梳的走向，确保和实物的曲面弧度一致。很多初学者做这类球类造型时，容易直接在球面上绘制草图导致曲线变形，需要灵活使用3D草图、投影曲线、曲面填充等组合命令，先定位好缝线的几个关键控制点，再平滑连接成符合实际走向的空间曲线，才能做出自然的接缝效果。另外，模型的坐标系原点要设置在球体的几何中心，方便后续装配或者导入其他场景时快速定位，不需要额外调整位置基准。
