万向支架式机械陀螺仪结构造型

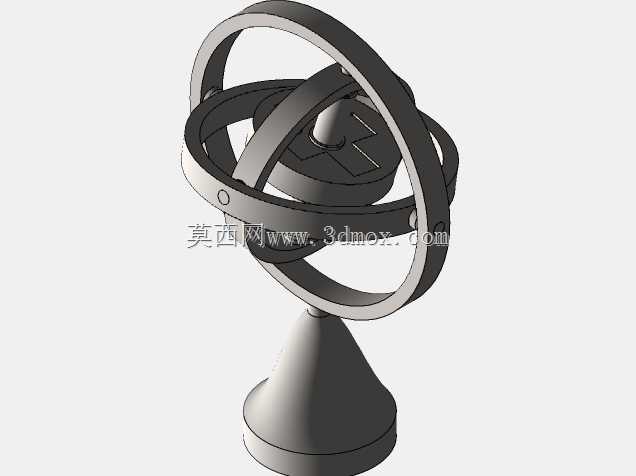

这款万向支架式机械陀螺仪，核心依托高速回转体的动量矩敏感特性实现角运动检测，在惯性导航、姿态稳定控制场景中有着不可替代的应用价值，从早期的航海船舶罗经、航空飞行器姿态指示，到高端精密设备的平台稳定校准，都能见到这类结构的实际应用。从结构设计逻辑来看，整套装置采用三层正交环架布局，最内侧为高速转子安装位，中间层与外层环架分别对应两个正交的转动自由度，配合底部锥形支撑座实现全向姿态解耦，确保转子高速旋转时自转轴能够稳定指向惯性空间参考方向，不受载体姿态偏转的干扰。环架之间采用小间隙精密轴系配合，转动阻尼控制在极低区间，避免额外摩擦力矩干扰转子的定轴性，每一层环架的截面都做了等刚度优化，在保证结构强度的前提下尽可能降低自身转动惯量，减少环架自身运动对转子姿态的耦合影响。底部锥形支撑座采用大端接地、小端承托的结构形式，支撑面直径控制在合理范围，既保证整套装置放置时的稳定性，又不会占用过多安装空间，支撑座与最外层环架的连接轴采用同轴度公差严格控制的配合设计，确保环架转动时无卡滞、无偏摆。转子部分做了对称式减重开槽设计，在保证转子整体动平衡精度的前提下，降低转子自身重量，减少启动阶段的驱动力矩需求，转子中心预留安装位可适配不同规格的驱动组件，满足不同转速区间的使用需求。在实际选型适配过程中，这类机械陀螺仪可作为惯性测量单元的核心机械结构，搭配角度检测元件即可输出载体的姿态偏转角度、角速率参数，也可作为教学演示器具直观展示角动量守恒、陀螺定轴性与进动特性的物理原理，环架的转动角度范围覆盖全向偏转需求，不存在结构干涉死角，能够完整复现陀螺仪在不同姿态下的工作状态。整套结构的安装边界以底部支撑座的安装面为基准，整体外轮廓尺寸适配桌面级安装、设备内置安装等多种场景，各转动副的限位设计合理，不会出现环架过转导致的线束缠绕、结构碰撞问题，表面处理采用哑光硬质涂层，既减少环境光线反射对视觉观测的干扰，也能提升环架表面的耐磨性能，延长长期使用的寿命。
