立式支架式射箭练习靶结构设计

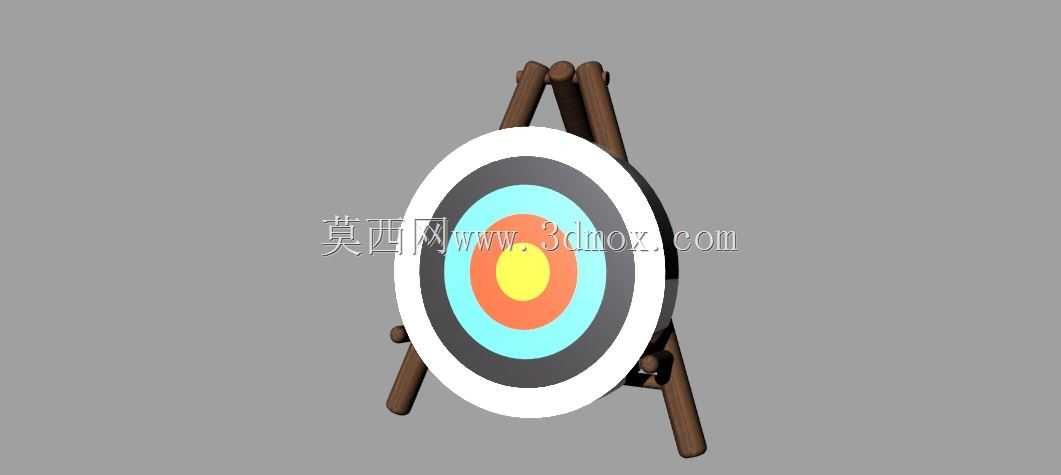

这款立式支架射箭靶的设计，最初是为了匹配室内外射箭练习场景的使用需求，在结构设计阶段优先考虑了放置稳定性与靶面更换的便捷性。整体采用三脚支撑结构，支架杆件选用类木质质感的硬质结构件，三根支脚呈120度夹角向外展开，支脚与靶盘连接位置设置了可转动的铰接结构，能够根据放置地面的平整度微调支脚张开角度，适配草地、硬化地坪、室内训练馆地胶等不同场地的放置需求，支脚末端做了圆弧钝化处理，避免尖锐端划伤地面或是磕碰造成人员受伤。靶盘部分采用圆形分层结构，从外到内依次设置不同环数的标识区域，最中心为黄色靶心，向外依次排布橙色、浅蓝色、深灰色、白色环带，各环带宽度按照射箭竞赛的标准环数比例设置，能够满足日常射箭练习的环数统计需求。靶盘主体采用实体分层结构，两个独立实体分别对应靶面标识层与背部承力层，承力层具备足够的结构强度，能够承受普通练习箭支的反复冲击，避免箭支穿透靶盘造成后方人员或物品损伤，同时靶面与支架采用快拆式连接结构，当靶面经过长期使用出现破损时，无需更换整体支架，仅需拆卸固定件即可完成靶面更换，降低长期使用的维护成本。在安装边界方面，整体结构展开后总高度适配成年人站立射箭的常规瞄准高度，靶盘中心距离地面的高度符合业余射箭练习的常规瞄准视线高度，支脚展开后的最大占地直径控制在合理范围内，不会占用过多的训练场地空间，折叠后支脚可收拢贴合在靶盘背部，方便日常收纳与转运。渲染层的设置还原了靶面各环带的色彩区分度与支架的材质质感，能够直观呈现产品装配完成后的实际视觉效果，在结构建模过程中，各铰接位置的转动间隙做了合理预留，既保证支脚转动调节的顺畅度，又避免间隙过大造成放置时的结构晃动，靶盘与支架的连接点设置了三个均匀分布的定位凸点，安装时能够快速对位，无需反复调整即可保证靶盘处于水平竖直状态，不会出现倾斜偏移影响瞄准精度的问题。这类射箭靶既可以用于个人休闲射箭练习，也可以适配商用射箭馆的日常训练使用，结构设计上没有多余的复杂构件，生产加工难度低，装配流程简单，不需要复杂的专用工具即可完成整体组装。
