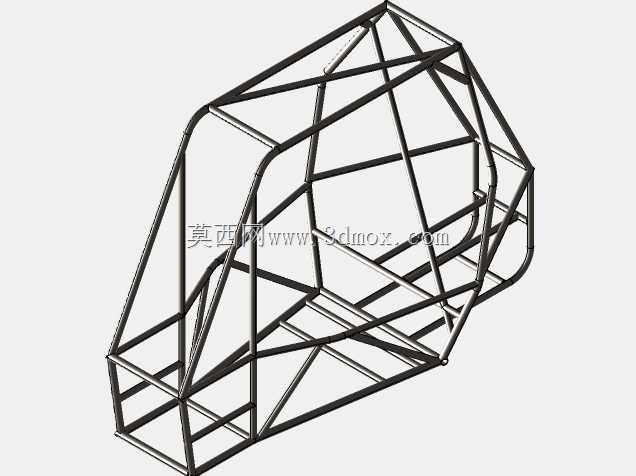

SAE BAJA越野赛车防滚架底盘结构设计

这套钢管桁架结构主要服务于SAE BAJA越野赛事场景，作为小型越野赛车的核心承载基体，需要同时承接动力总成、悬架系统、转向机构、座椅及驾乘人员的全部载荷，还要在车辆发生翻滚、侧向撞击、高速越障冲击时为舱内人员保留足够的生存空间，避免结构侵入造成伤害。从结构设计逻辑来看，整体采用空间桁架布局，主环、前环、侧边防撞斜撑、底部纵梁横梁全部采用冷拔无缝钢管拼接，所有受力节点均通过相贯线切割实现管与管的贴合焊接，没有多余的转接件，尽可能在控制整体重量的前提下提升结构扭转刚度。实际赛事场景里，巴哈赛车需要面对乱石滩、陡坡飞跃、泥泞侧滑、连续颠簸等极端工况，这套防滚架的顶部环梁做了圆弧过渡处理，既避免了直角弯折带来的应力集中问题，也能在车辆倒扣时让冲击力顺着环梁斜向传递到下部纵梁，不会出现局部压溃的情况。侧面的交叉斜撑特意避开了驾乘人员的进出空间，同时在车门对应位置保留了足够的开口宽度，方便人员快速上下车，斜撑的角度经过反复校核，在侧向撞击时能把冲击力快速分散到前后主受力环，不会出现侧向结构向内凹陷的问题。底部的底盘框架采用双层纵梁布局，前后悬架的安装硬点直接焊接在纵梁的加强节点上，安装面的平面度公差控制在0.2mm以内，保证悬架摆臂安装后不会出现运动干涉，同时底盘框架预留了发动机、变速箱、油箱、蓄电池的安装孔位，所有安装位都做了局部钢管加强，避免动力总成运行时的持续振动导致安装位出现疲劳开裂。从安装边界来看，整体框架的宽度控制在小型越野赛车的合规尺寸范围内，顶部最高点距离底盘安装基准面的高度满足赛事规则里的头部空间要求，驾乘人员肩部、腿部对应的框架位置都预留了足够的安全间隙，即使框架在极限冲击下出现少量塑性变形，也不会接触到驾乘人员的身体。前部的延伸桁架用来安装前保险杠、转向机、前悬架上摆臂，结构上做了逐级吸能的设计，在正面撞击时前部的斜撑会先发生可控的塑性变形吸收冲击能量，不会让冲击力直接传递到驾乘舱。后部的桁架结构用来固定后悬架、发动机总成及后置油箱，横梁的排布特意避开了传动半轴的运动路径，同时预留了减震器的安装角度，保证悬架跳动时不会和框架发生剐蹭。整个结构的钢管排布没有冗余设计，每一段管材都承担对应的载荷传递作用，既满足赛事的强度安全要求，也尽可能降低了整车的簧上质量，提升越野行驶时的操控响应性。
