DIY弗勒行星轮式传动离合结构

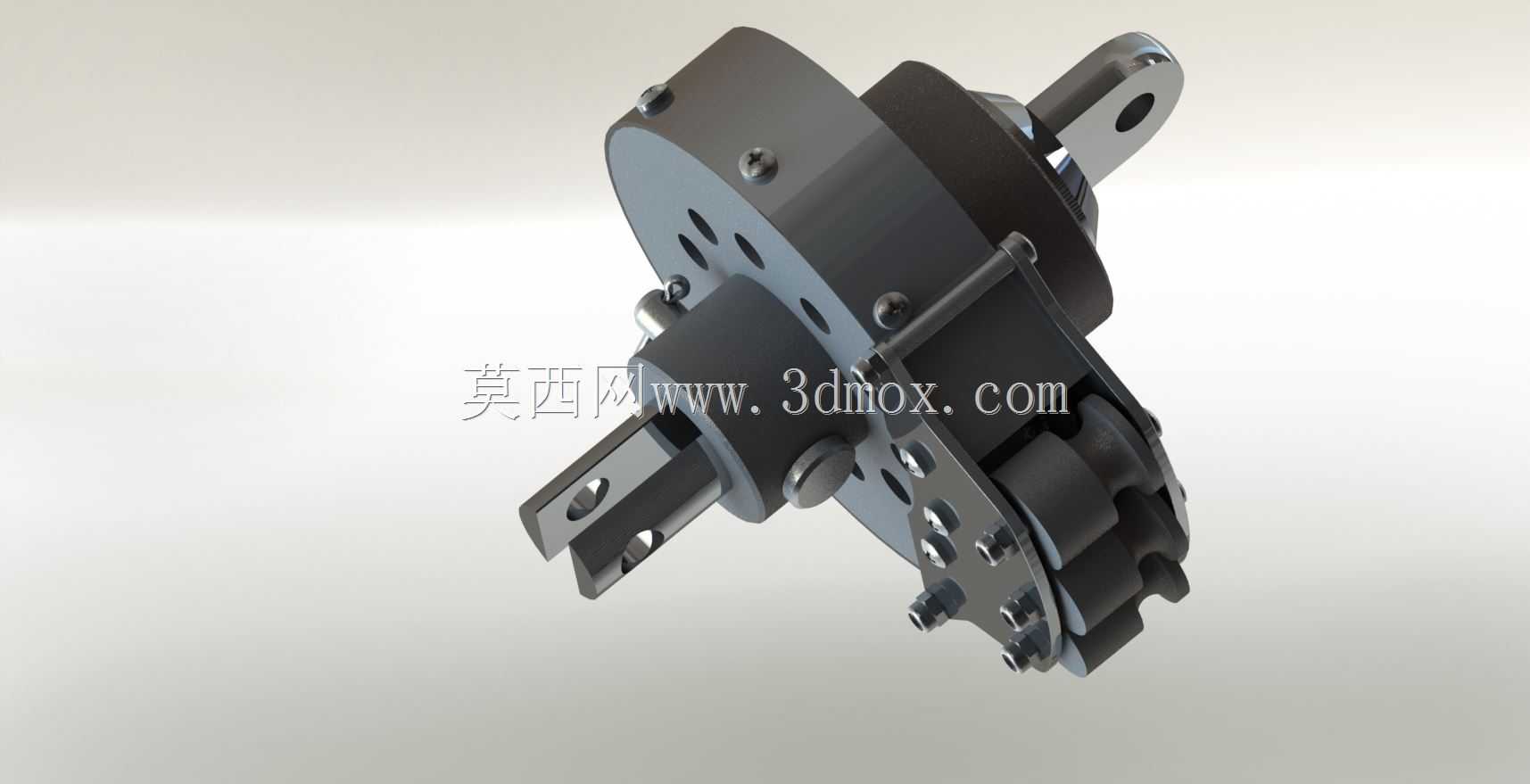

这款DIY弗勒传动结构，核心采用行星轮系布局实现扭矩传递与离合切换功能，在小型DIY代步设备、自制传动实验台、小型非标动力传输场景中适配性较强。从结构设计逻辑来看，输入端采用带安装孔的叉形连接耳，可直接与动力输出轴端通过销轴铰接，避免硬连接带来的同轴度误差补偿问题，输出端同样采用对称叉形结构，适配负载端的连杆或轴件连接，安装时无需额外加工定制连接法兰，降低了DIY场景下的加工门槛。整体壳体采用分体式拼接设计，多颗内六角螺栓沿周向均匀布置，既保证了壳体的连接刚性，也方便后期拆解维护内部轮系与离合组件，壳体侧面预留的镂空孔位，一方面减轻了整体结构自重，另一方面可在运转过程中实现内部热量的自然散出，避免长时间运转导致的润滑脂过热失效。内部轮系采用多行星轮均布设计，相比单级齿轮传动，同等体积下可实现更大的减速比，同时载荷由多个行星轮共同承担，单齿受力更小，运转平稳性更优，离合组件集成在轮系侧方，通过拨叉结构可实现动力的接合与断开，切换行程短，操作力矩小，无需额外加装复杂的助力结构。从安装边界来看，整体径向最大尺寸控制在常规小型动力设备的安装空间范围内，轴向长度紧凑，输入端与输出端的连接耳孔位尺寸适配常用的小型销轴规格，安装时仅需保证两端连接轴的同轴度误差在允许范围内，即可实现平稳运转，无需额外加装复杂的定位支撑结构。结构设计时充分考虑了DIY场景下的加工可行性，多数零件可采用常规的车削、铣削工艺加工完成，无需特殊的定制刀具或加工设备，零件之间的配合公差选用基孔制间隙配合与过渡配合搭配，既保证了运转时的同轴度要求，也降低了零件的加工精度要求，适合个人自制、教学实验、小型非标设备改造等场景使用，在实际应用中可根据传递扭矩的需求，调整行星轮的数量与齿轮模数，适配不同功率的动力输入，也可通过增减轮系级数调整整体传动比，满足不同转速、扭矩的输出需求。
