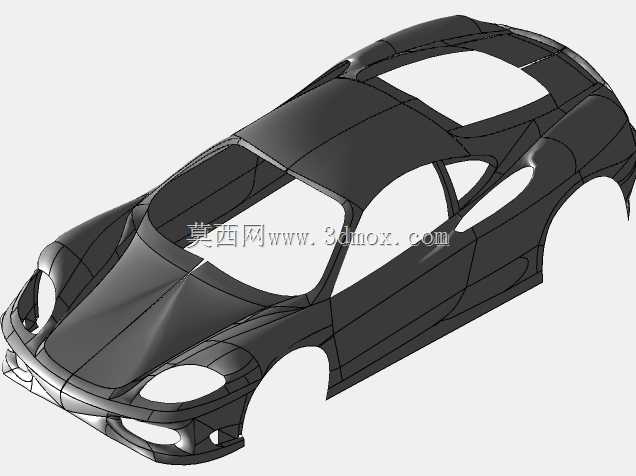

双门跑车外观覆盖件曲面结构设计

这套跑车外覆盖件曲面模型，主要面向乘用车造型验证、外饰件结构匹配、空气动力学仿真前期的几何基准搭建场景，在整车正向开发流程中，属于造型面到结构面过渡阶段的核心参考数据。从实际工程用途来看，该模型覆盖了跑车乘员舱外的全部外露曲面边界，包含前保险杠安装贴合面、翼子板分模线、车顶溜背过渡弧面、侧围进气口轮廓、后翼子板轮拱包络面等关键结构区域，可直接用于外饰件安装点的位置初定、钣金冲压工序的型面可行性预判，也能为风阻仿真试验提供基础几何面，避免前期造型阶段因曲面光顺度不足导致的仿真结果偏差。设计思路上，整体曲面遵循跑车低风阻的造型逻辑，车头部分采用大倾角俯冲型面，前灯组安装位的凹陷曲面与前保型面做G2连续过渡，减少气流在车头区域的紊流产生；侧围部分的腰线采用渐消面设计，从前翼子板后端一直延伸至后翼子板前端，与车门分缝位置做齐平处理，既保证了外观的视觉整体性，也为车门密封条的安装预留了均匀的压缩间隙；车顶部分采用溜背式大弧面过渡，后风挡安装位的曲面曲率连续变化，与后侧围的三角窗安装轮廓做顺滑衔接，避免出现曲面棱角导致的应力集中问题。从安装边界来看，这套外覆盖件的轮拱区域预留了标准运动型轮胎的跳动包络空间，侧裙位置的型面最低点距离整车基准地面的高度符合跑车通过性设计要求，车门开口轮廓的尺寸满足乘员上下车的人机工程边界，前保下部的进气口曲面预留了中冷器、散热器的通风通流截面，侧围后方的进气凹陷结构对应中置动力布局的散热通风通道，曲面的内凹深度满足导风管路的布置空间要求。在曲面质量层面，所有外露型面均满足A级曲面的光顺要求，相邻曲面的拼接处不存在曲率突变，斑马纹检测下的条纹过渡均匀无扭曲，可直接用于后续的铣削加工制作油泥模型，也能为外饰塑料件的注塑模具型腔加工提供基础型面参考。需要注意的是，该模型仅包含外覆盖件的曲面结构，未涉及内部加强筋、安装卡扣位等细节结构，在实际结构设计阶段，需要基于这套曲面做偏置处理，根据不同部位的受力要求设定钣金件或者塑料件的壁厚，在曲面内侧对应安装点位置设计加强结构，保证外覆盖件安装后的结构刚度，避免车辆行驶过程中出现覆盖件振动异响的问题。
