霍纳迪锁N型装载底漆捕集装置结构

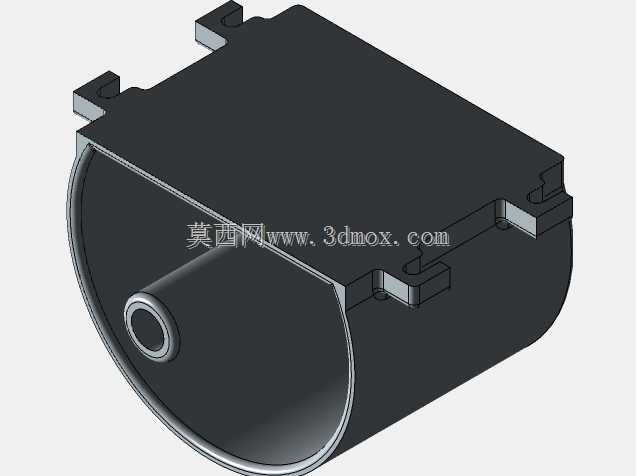

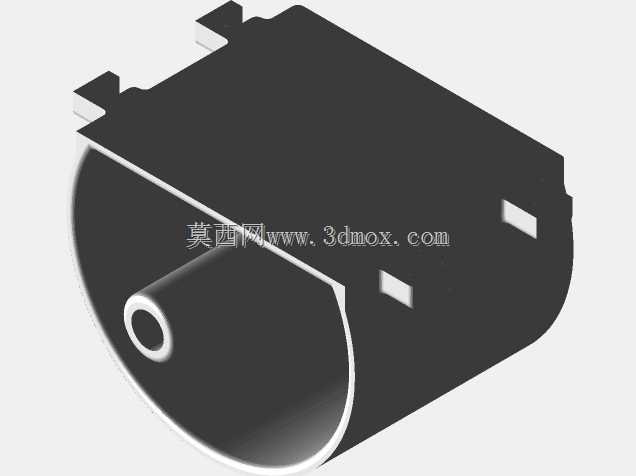

在枪弹复装压力机的作业工位布局中，底漆捕集装置属于容易被忽略但直接影响工位整洁度与作业安全性的配套部件，这款适配霍纳迪Lock N装载系列的底漆捕集器，正是针对台式复装压力机的工位余料收集需求设计的配套结构。从安装边界来看，该装置整体采用半包覆式圆柱腔体搭配顶部安装挂耳的结构，顶部的两个对称凸耳可直接卡入压力机下方预设的安装卡槽内，不需要额外打孔或者加装紧固件，安装时只需对准卡槽推入即可完成固定，拆卸清理时直接向上抬起就能取下，适配压力机下方的预留安装空间，不会与压力机的压杆、料槽调节结构产生运动干涉，腔体伸出的接口尺寸与常规乙烯基输送管道的内径匹配，不需要额外做变径处理就能直接对接管道。设计思路上没有采用复杂的过滤或者动力收集结构，完全依靠重力落料配合管道导流实现废弃底漆的收集，腔体的圆弧内壁没有死角，废弃底漆从压力机卸料槽落下后会顺着管道直接进入腔体内部，不会在腔壁残留堆积，日常维护只需要定期取下腔体倒出积存的废弃底漆即可，不需要拆解额外的密封或者过滤组件。实际作业场景中，台式复装压力机进行枪弹重装作业时，压装底漆工序会产生脱落的废弃底漆残屑，这些残屑如果直接散落在工作台面，不仅会污染工位环境，细小的残屑还容易卡入压力机的滑动配合间隙，长期积累会造成压杆卡滞、调节旋钮转动不畅的问题，这款捕集器安装在压力机下方正对卸料槽的位置，刚好承接所有从卸料槽排出的废弃底漆残屑，从源头避免残屑散落到工作台或者设备缝隙中。从结构细节来看，腔体侧面预留的两个小方形槽是用于观察内部积存余量的视窗安装位，不需要取下腔体就能直接观察内部的残屑堆积高度，方便操作人员判断清理时机，前端伸出的管道接口做了加厚处理，反复插拔管道也不会出现接口开裂的问题，顶部的挂耳做了倒角处理，安装时不需要精准对位就能顺利卡入卡槽，降低了安装对位的难度。整个装置的结构没有易损件，所有壁厚都做了均匀化处理，注塑成型时不会出现缩痕或者变形问题，长期使用也不会因为残屑的轻微撞击出现开裂，完全适配复装工位长期高频次的作业需求，不需要额外的维护成本，也不需要接入气源或者电源，依靠纯机械结构就能实现稳定的底漆收集功能，不会给压力机的原有作业流程增加额外的操作步骤。
