带调节齿盘的螺旋弹簧减震结构

项目分类:3D模型 发布时间:2021-09-27 ID:292562
  • 带调节齿盘的螺旋弹簧减震结构
  • 带调节齿盘的螺旋弹簧减震结构
  • 带调节齿盘的螺旋弹簧减震结构
  • 带调节齿盘的螺旋弹簧减震结构
  • 带调节齿盘的螺旋弹簧减震结构
  • 带调节齿盘的螺旋弹簧减震结构

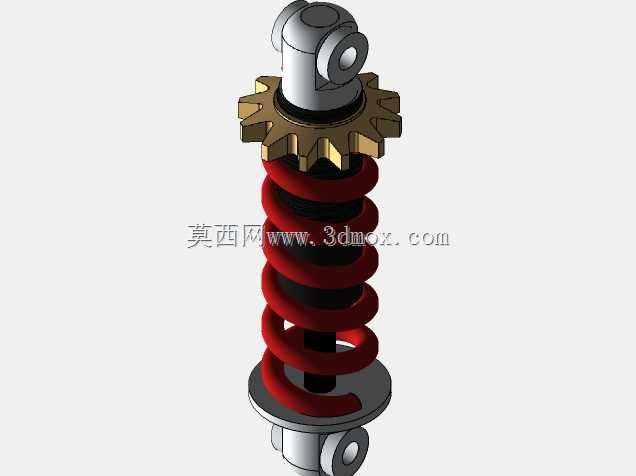

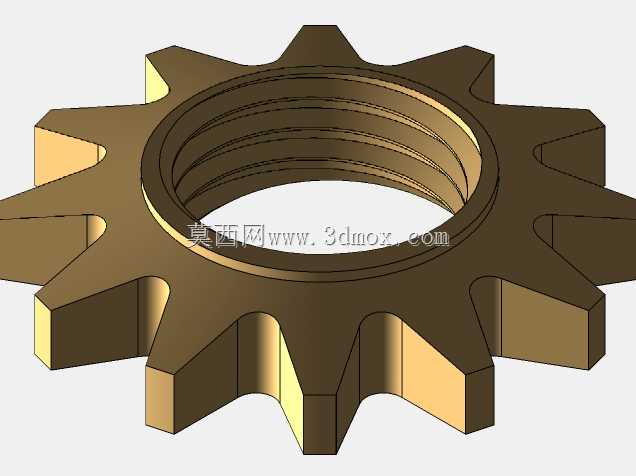

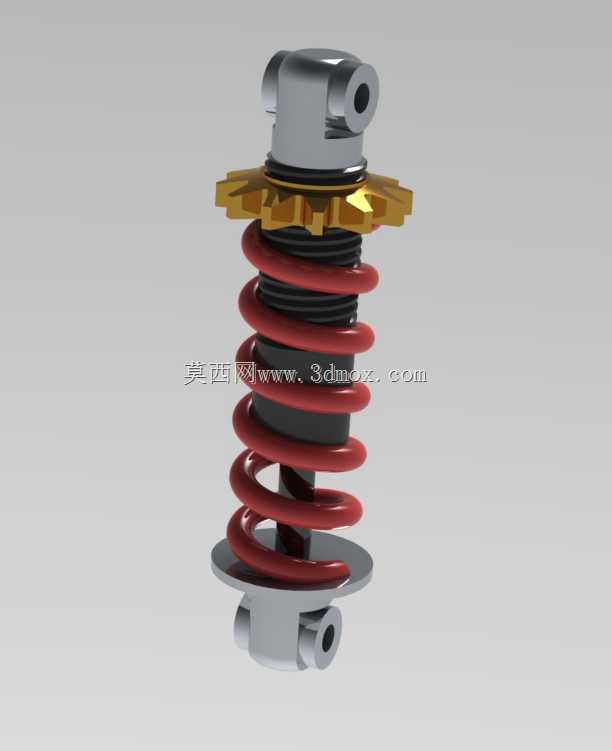

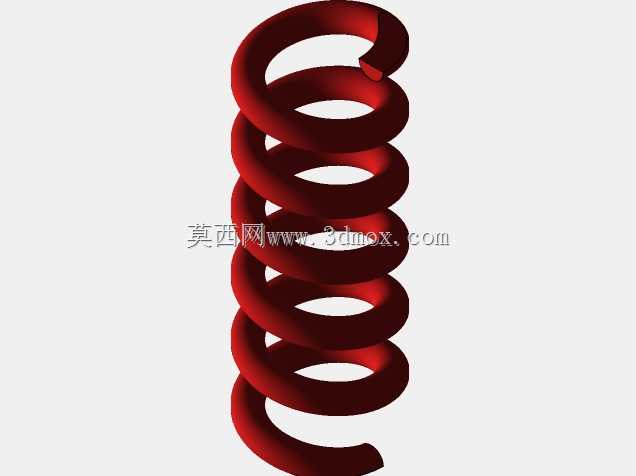

这类带调节齿盘的螺旋弹簧减震结构,常见于非道路小型作业车辆、轻型代步载具以及部分工业设备的隔振工位,核心作用是抵消运行过程中产生的往复冲击载荷,避免刚性碰撞对主体结构造成疲劳损伤,同时过滤高频振动传递,提升运行平顺性。从结构设计逻辑来看,上下两端的铰接吊耳采用对称式通孔设计,安装时可通过销轴完成与安装基座、承载端的铰接连接,这种铰接形式允许减震器在工作过程中随悬架摆幅产生小角度偏转,避免硬连接带来的侧向弯矩损坏内部阻尼构件。中部的红色螺旋弹簧承担主要的承载与回弹复位作用,弹簧线径、圈数以及中径的匹配经过刚度校核,能够覆盖对应载荷区间的缓冲需求,弹簧内侧的阻尼套筒负责限制弹簧的侧向形变,同时提供往复运动的阻尼力,避免弹簧压缩回弹过程中产生多余的余振。上端的金色齿盘为预紧力调节结构,通过旋转齿盘可以改变弹簧的初始预压缩量,以此适配不同的承载工况,调整整体的减震软硬程度,齿盘的棘齿结构可以在调整完成后实现自锁,避免车辆运行过程中齿盘受振动回转导致预紧力偏移。设计过程中需要严格控制上下吊耳的同轴度,避免安装后出现偏载导致弹簧偏磨、阻尼杆卡滞,同时要预留足够的压缩行程余量,保证极限冲击工况下弹簧不会出现并圈触底,拉伸行程也要做限位设计,防止弹簧受拉超出弹性形变范围出现永久变形。安装边界方面,上下吊耳的销轴孔径、吊耳间距需要和配套安装位完全匹配,减震器的最大外径要避开周边构件的运动包络,防止工作过程中与周边零部件发生运动干涉,齿盘的调节位置要预留足够的操作空间,方便后期维护时调整预紧力。这类减震结构相比钢板弹簧结构重量更轻,缓冲行程更长,适合对空间占用、减震灵敏度要求较高的工位,建模过程中对弹簧的螺旋升角、阻尼套筒的配合间隙、齿盘的齿形参数都做了还原,能够直接用于结构装配校验、运动仿真分析环节,也可作为同类减震产品改型设计的基础参考模型,帮助设计人员快速完成结构匹配与参数调整,减少重复建模的工作量。
