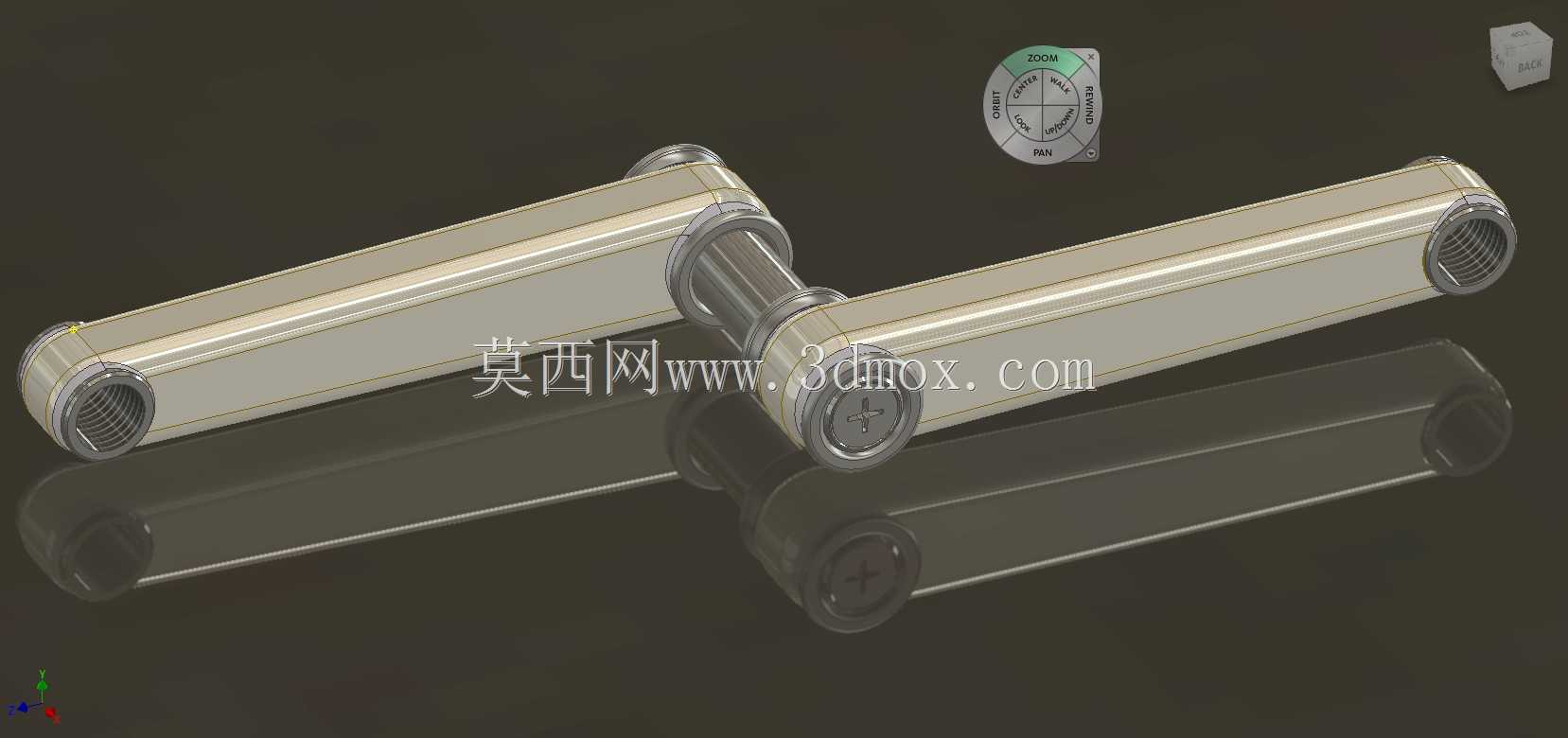

BMX自行车4140铬合金曲柄主轴传动组件

这套曲柄主轴组件是BMX小轮车传动系统的核心受力部件，直接决定车辆踩踏动力的传递效率与极限动作下的结构可靠性，日常应用覆盖街式、平花、土坡等全场景BMX骑行需求，除了常规通勤踩踏传力，还要承受腾跃落地的冲击、特技动作中的侧向扭力、反复蹬踏的交变载荷，是连接骑行者发力与车轮驱动的关键结构。设计阶段选用4140铬合金作为主体材料，匹配空心管结构形式，在保证结构强度冗余的前提下尽可能降低旋转件的重量，减少踩踏过程中的转动惯量，让发力响应更直接，同时避免实心结构带来的不必要重量增加，适配特技动作中快速提拉、转体的操控需求。从结构设计逻辑来看，曲柄与主轴采用过盈配合加端面限位的连接形式，两端曲柄的安装位严格对称，保证踩踏过程中转动轨迹的同轴度，避免出现踩踏晃动感、偏磨等问题；曲柄外形做了等强度过渡设计，从与主轴连接的根部到脚踏安装端，截面尺寸随受力大小逐步变化，根部受力最大的位置做了加厚处理，同时做圆弧过渡消除应力集中点，避免交变载荷下出现疲劳断裂。安装边界方面，主轴的长度、直径匹配标准BMX车架五通的安装尺寸，两端的螺纹规格适配通用型BMX脚踏，不需要额外改装就能直接替换同规格的原厂配件，安装时只需保证两端曲柄的夹角为180度，锁紧端面固定螺丝即可完成装配，不需要复杂的调校工序。实际使用场景中，这套组件的空心结构能在腾跃落地时吸收部分冲击能量，铬合金材料的抗冲击韧性优于普通碳钢材质，不会因为单次大冲击出现弯折、开裂问题，表面的处理层能应对户外骑行的泥水、汗液腐蚀，长期使用也不会出现锈蚀导致的拆装困难。设计过程中充分考虑了学生工程项目的教学演示需求，结构特征清晰，没有冗余的复杂曲面，既可以作为机械加工教学的典型轴类、异形杆件加工案例，也能作为自行车传动结构的教学演示模型，帮助学习者理解曲柄连杆类传力结构的受力特点、材料选型逻辑、安装配合要求，同时也能为BMX改装爱好者提供结构参考，根据不同的骑行场景调整管壁厚度、曲柄长度等参数，适配不同身高、不同发力习惯的骑行者使用。
