卡特彼勒416e装载机铲斗三维结构设计

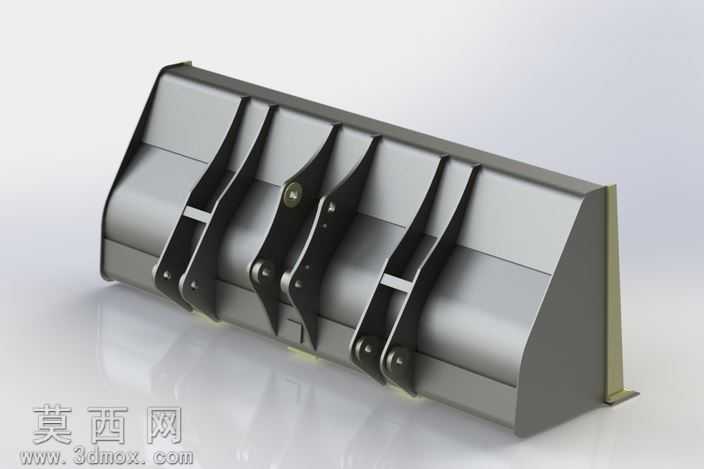

本模型为装载机前端核心工作装置铲斗的三维设计成果，建模阶段严格参照卡特彼勒416e系列装载机的铲斗实物参数进行比例还原，采用SolidWorks软件完成全参数化建模流程，整体建模逻辑遵循工程机械工作装置的设计规范，先完成铲斗主体轮廓的草图绘制，通过拉伸、拔模、加厚等基础特征构建斗体的基础曲面结构，再针对斗体背部的加强筋板、铰接耳板、切削刃安装位等关键结构进行单独特征建模，所有铰接孔位均严格匹配对应装载机连杆机构的安装尺寸，保证各部件装配时的干涉检查零误差。渲染阶段采用金属哑光材质模拟铲斗的高强度耐磨钢材质，针对切削刃部位做了轻微的磨损质感处理，还原铲斗实际作业后的真实视觉效果，铰接部位的销轴、衬套等小部件单独赋予金属光泽材质，区分不同结构的材质属性，渲染光影采用柔和的工作室布光，清晰展现铲斗的曲面弧度、筋板排布与结构层次。结构设计上，斗体采用弧形斗背设计，兼顾铲装时的物料流动性与结构强度，背部均匀排布五道纵向加强筋，从斗口切削刃位置一直延伸至上部铰接横梁处，有效分散铲装重载时的结构应力，避免斗体受力变形；两侧边板做了加厚处理，边缘设置耐磨护板结构，上部铰接耳板采用双板平行排布设计，预留标准销轴安装孔位，可直接与装载机的动臂、摇臂结构完成虚拟装配，斗底前部设置可更换的切削刃安装位，通过螺栓孔位结构实现切削刃的模块化更换，符合工程机械易损件快换的设计需求。整个建模过程未对结构做简化处理，所有加强结构、安装孔位、连接细节均完整还原，可用于工程机械结构教学、装载机工作装置虚拟装配演示、铲斗结构有限元分析前处理等场景，模型装配逻辑清晰，各特征参数可编辑调整，能够适配不同型号装载机铲斗的改型设计需求，帮助设计人员快速完成同类型工作装置的结构优化与方案迭代。
