家用室内健身椭圆运动器材结构设计

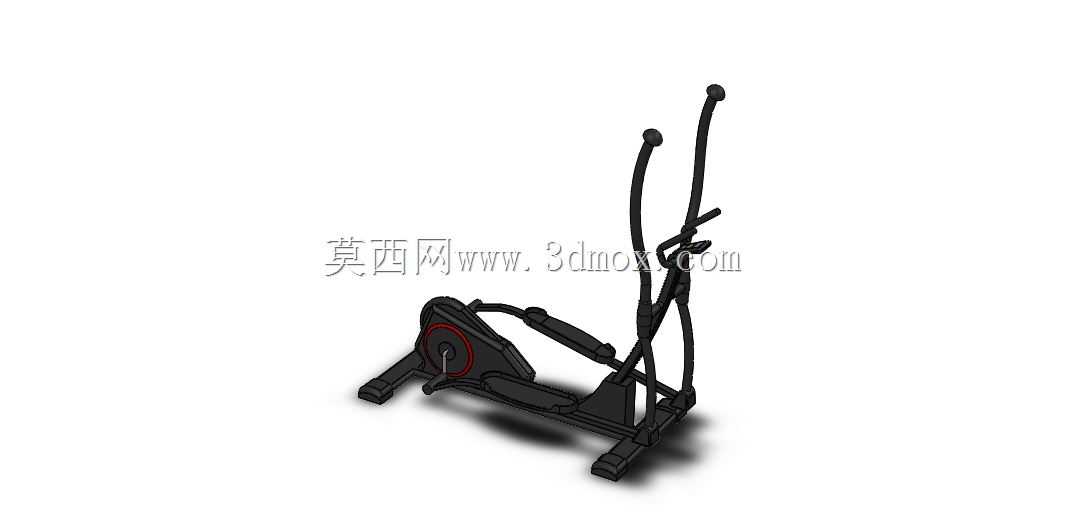

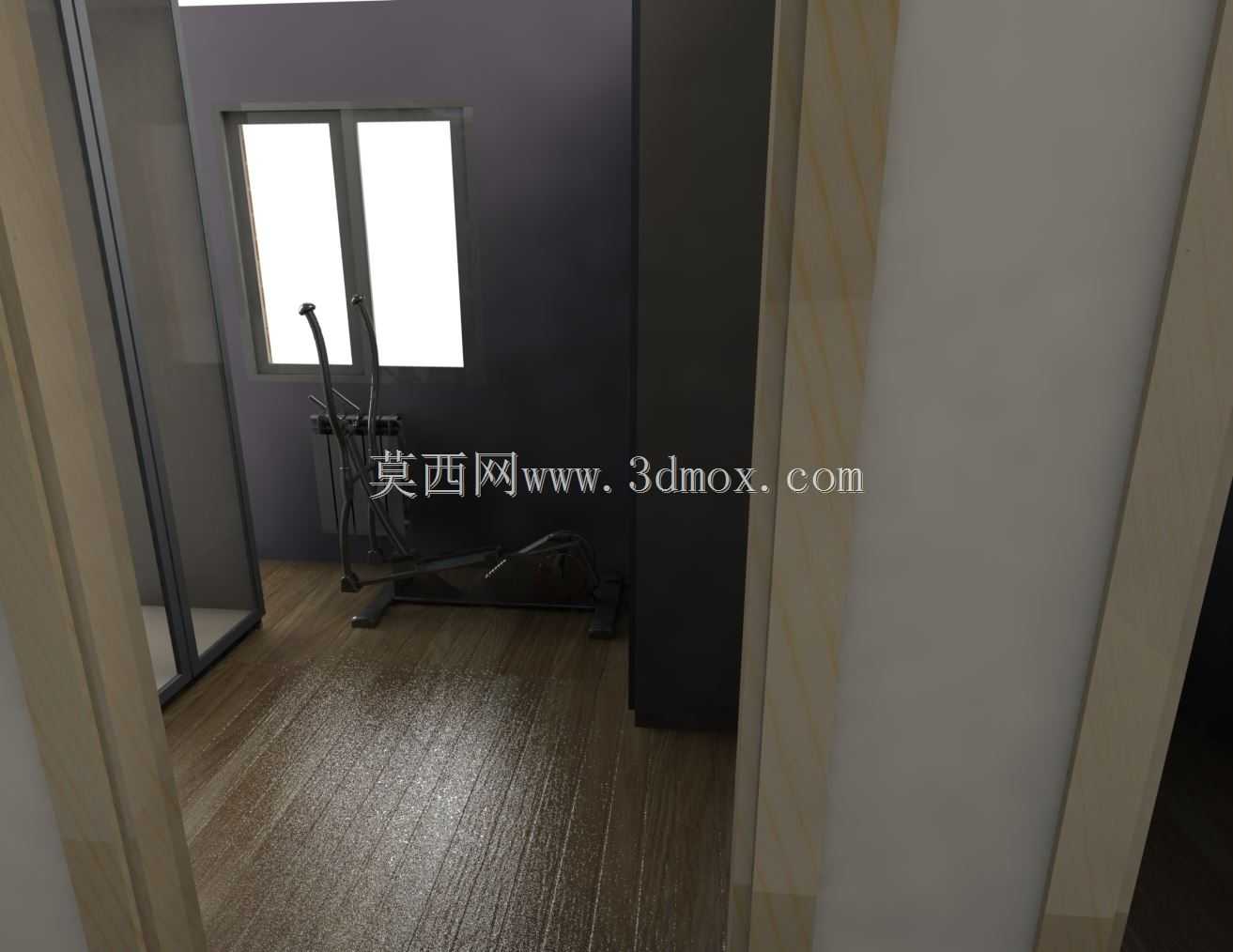

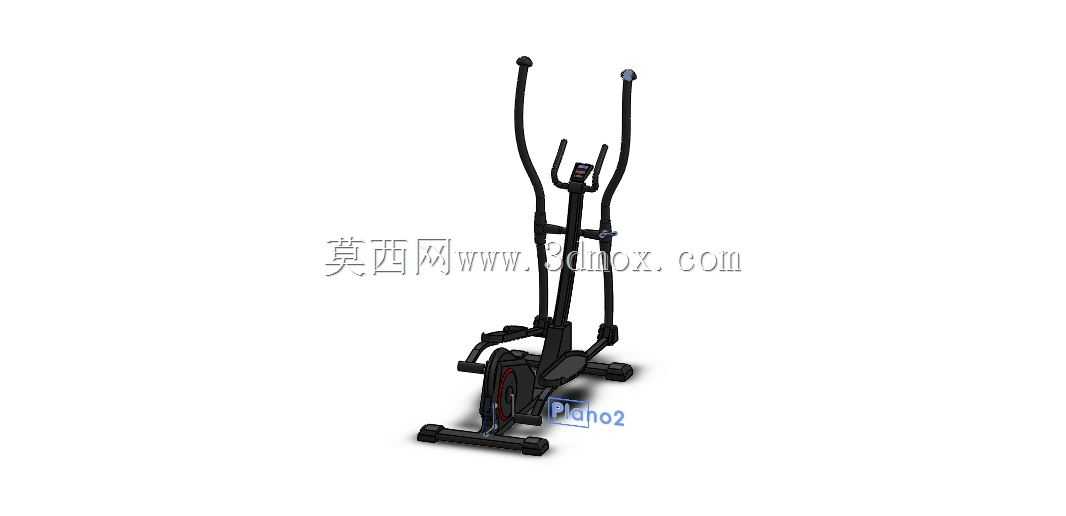

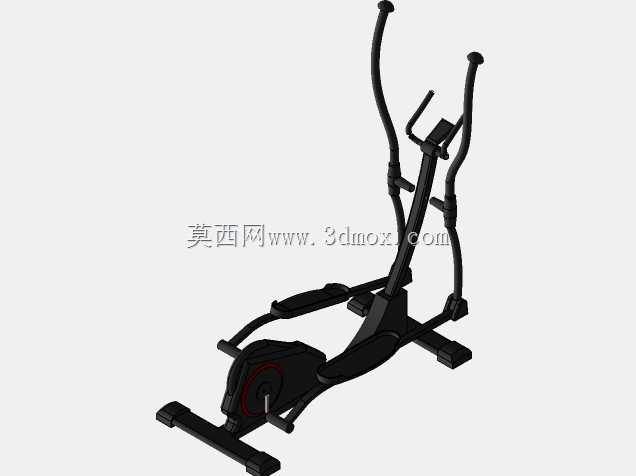

这款椭圆机的结构设计，首先围绕家庭室内使用的核心场景做了适配，区别于商用健身房的大尺寸机型，整机占地边界控制在1.2米长、0.6米宽的范围内，放置在阳台、卧室边角或者客厅预留的健身区域都不会占用过多通行空间，底部预留的调平脚垫可以适配木地板、瓷砖等不同家装地面，避免运动过程中出现晃动或者刮蹭地面饰层的问题。从实际用途出发，这款设备主打低冲击有氧训练，运动轨迹模拟自然走路、登山的步态，对膝关节的冲击力远低于跑步机，适合全年龄段家庭成员日常锻炼使用，不管是日常活动量不足的上班族做日常燃脂训练，还是中老年群体做轻量心肺锻炼都能适配。结构设计上，采用了隐藏式磁阻调节结构，没有外露的传动线缆，既避免了日常使用中的磕碰风险，也能降低运动过程中的传动噪音，不会干扰到邻居或者家中其他成员休息。踏板部分做了15度的内倾角度设计，贴合正常行走时的脚部姿态，长时间运动也不容易出现脚踝酸胀的问题，扶手部分采用高低双位设计，既可以握住高位扶手做全身协调运动，也可以扶住低位扶手专注下肢训练，适配不同的训练习惯。整机的主框架采用矩形钢管焊接结构，受力节点处做了加强筋处理，能够承受120kg以内的使用载荷，日常使用过程中不会出现框架形变的问题。传动部分采用皮带传动配合惯性飞轮，飞轮做了全包覆处理，避免运动过程中衣物卷入的安全隐患，同时全包结构也能减少日常落灰，降低后期维护的频率。设计过程中特意将整机的重心控制在机架中心偏下的位置，运动过程中整机的稳定性更好，即使是快速蹬踏的时候也不会出现侧倾的问题。安装边界上，设备后方预留0.3米的安全距离即可满足运动时的摆幅需求，不需要预留过大的后方空间，适配多数中小户型的室内空间条件，整机的组装部件采用模块化设计，各个连接部位的安装孔位做了对位标识，不需要复杂的工装工具就能完成组装。
