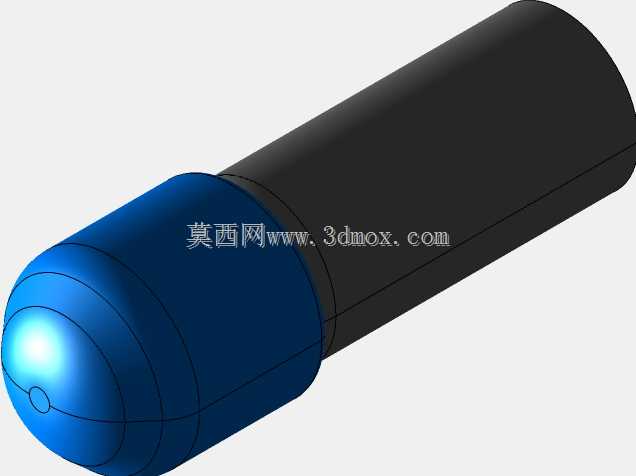

自行车Schrader美式充气嘴结构三维数模

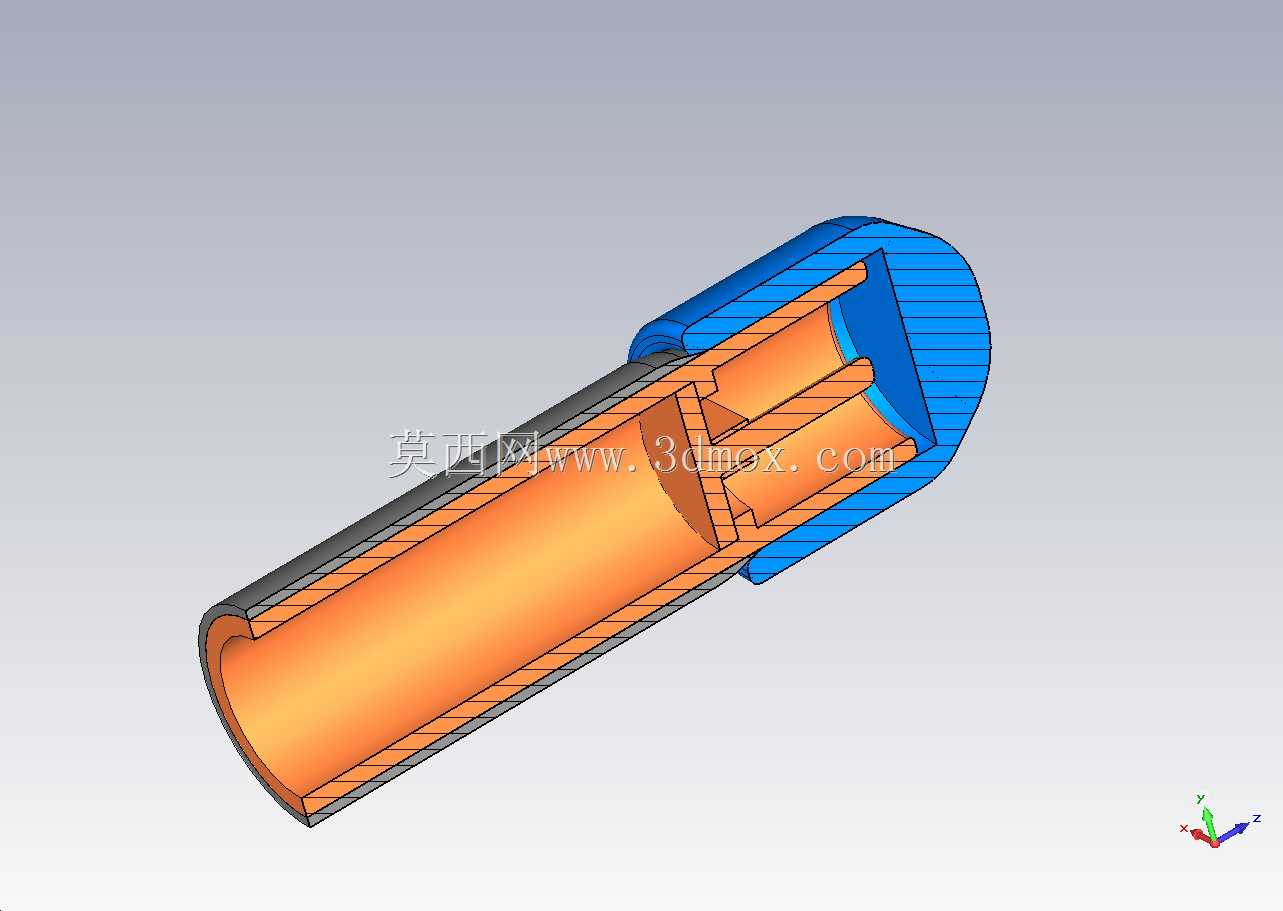

日常骑行场景中，轮胎充气部件的可靠性直接决定出行效率与骑行安全，Schrader阀也就是常说的美式气门嘴，是民用自行车、电动两轮车乃至部分低压机动车轮胎上应用最广泛的充气止回结构，本次拆解式三维结构完整还原了该气门的内部装配关系，能为配件选型、结构改进、教学演示提供直观的三维参考。从实际使用场景来看，这类气门需要适配手动打气筒、车载充气泵等通用充气接头，日常使用中要承受轮胎内部0.2-0.6MPa不等的持续气压，同时还要耐受户外泥水、温差变化带来的老化影响，因此结构设计上的密封可靠性、操作便捷性是核心考量点。该模型采用剖视展示形式，清晰呈现了外层金属阀体、内部阀芯组件、端部密封帽、尾部连接段的装配层级：外层阀体为薄壁管状结构，尾部带有滚压成型的连接台阶，用于和轮胎内胎的橡胶基体做压合密封，安装时需要保证阀体台阶与内胎安装孔的同轴度，压合后边缘不能出现褶皱，否则长期使用会出现慢漏气问题；内部阀芯为顶针式止回结构，平时依靠内置弹簧的预紧力将密封胶垫压紧在阀体内侧的密封锥面上，阻断轮胎内部气体的外泄通道，充气时充气接头的顶销压下气门顶针，克服弹簧力带动密封胶垫离开密封面，压缩气体即可顺着阀芯侧面的导流槽进入轮胎内部，充气完成后顶针在弹簧作用下复位，密封胶垫重新压合密封面，自动锁止气体通路。从安装边界来看，这类气门的外露段长度适配常规自行车轮圈的气门孔尺寸，阀体直径和通用气门孔的配合间隙控制在0.1mm以内，安装时加装橡胶密封垫即可避免轮圈位置的漏气，端部的外螺纹规格统一适配通用气门帽与充气接头，不需要额外做转接处理。设计过程中需要重点关注几个配合公差：一是密封锥面与阀芯胶垫的同轴度，偏差过大会导致密封面压合不匀，出现静态慢漏；二是弹簧的预紧力参数，预紧力过大会导致充气时顶开阻力过大，预紧力过小则会在轮胎气压波动时出现密封失效；三是阀体尾部的滚压结构尺寸，需要和内胎橡胶的压合强度匹配，避免充气压力过高时阀体从内胎上脱出。对于结构设计从业者来说，这类小部件的三维建模重点不在于复杂曲面，而在于各个配合面的尺寸精度还原，尤其是内部阀芯的运动行程、密封面的角度参数，都要和实际零件的工况匹配，才能让数模具备实际参考价值，不管是用于配件的改型设计，还是用于机械基础课程的结构演示，都能通过剖视的三维结构直观理解止回阀类部件的工作逻辑，避免二维图纸上的装配关系理解偏差。
