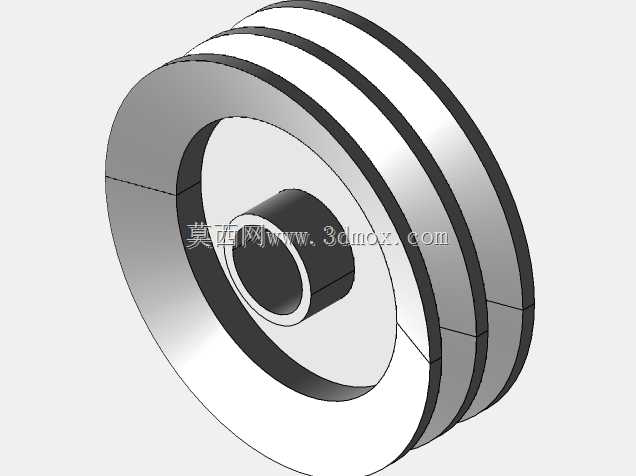

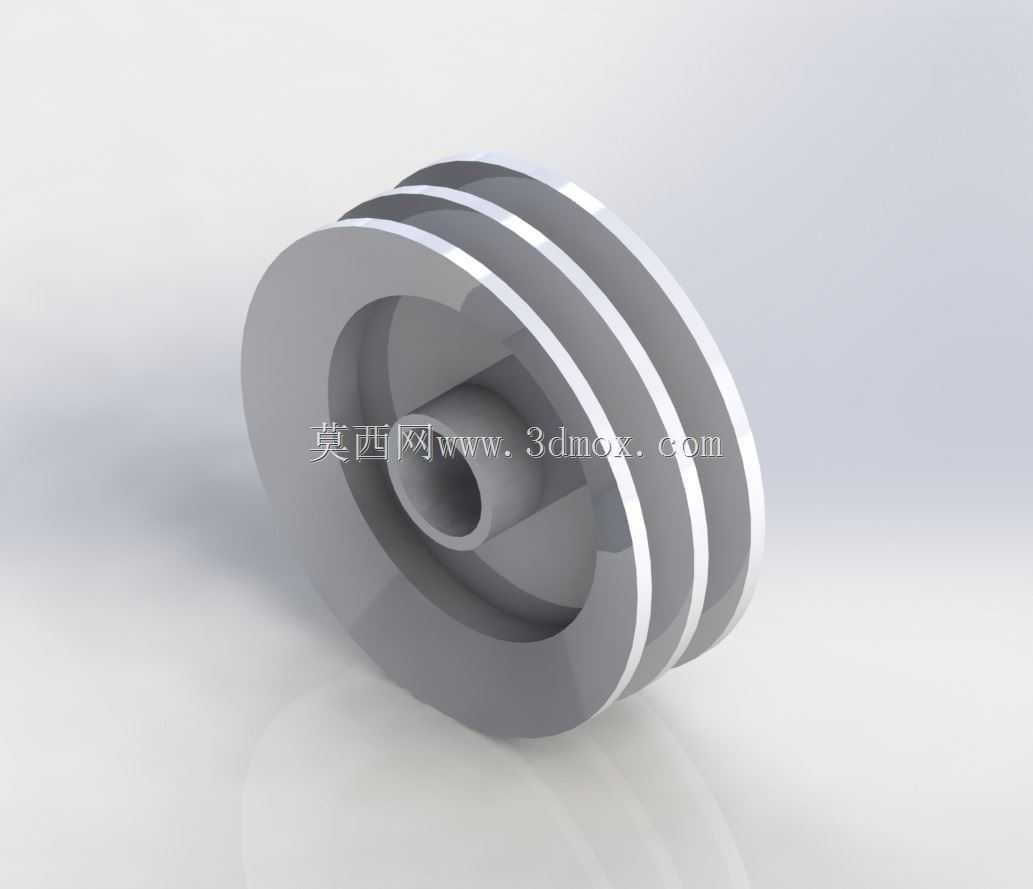

双槽台阶式皮带传动滑轮结构

这类双槽带台阶的滑轮，常被用在中小载荷的皮带传动场景里，比如轻工输送线的张紧端、小型机床的辅助传动组、农用机具的动力传递工位，核心作用是通过轮槽约束皮带的运行轨迹，避免传动过程中皮带跑偏、脱槽，同时依托自身的回转结构降低动力传递过程中的摩擦损耗。从结构设计逻辑来看，轮体采用中间带同轴轮毂的结构，轮毂内孔是核心安装基准，设计时需要匹配对应传动轴的配合公差，通常选用过渡配合保证回转时的同轴度，避免高速运转时出现径向跳动；轮毂向外延伸的辐板做了等厚减重处理，在保证轮体结构强度的前提下降低整体自重，减少回转过程中的惯量冲击，避免启停阶段对传动皮带造成额外拉扯。轮缘部分做了双槽平行布局，两个轮槽的槽型角度、槽深尺寸保持一致，适配对应规格的V型皮带，槽边做了微小的圆角过渡，避免长期运行过程中割伤皮带的帘布层，延长皮带的实际使用寿命；两个轮槽之间的凸缘厚度经过强度校核，能够承受双路皮带传动时的侧向挤压力，不会出现长期受力变形的问题。安装边界上，轮体的轴向总宽度需要匹配安装位的轴段长度，轮毂的轴向突出部分要预留出挡圈或者锁紧螺母的安装空间，避免装配后出现轴向窜动；轮体的外圆直径决定了传动比的匹配范围，选型时需要结合主动轮的尺寸、中心距参数核算皮带的包角，保证传动过程中不会出现打滑丢转的问题。实际建模过程中，这类零件优先通过旋转特征生成主体轮廓，再对轮槽、安装孔做细节切削，所有回转面的同轴度公差需要控制在合理范围内，轮槽的表面粗糙度要满足皮带传动的接触要求，过于粗糙会加速皮带磨损，过于光滑则容易出现传动打滑。日常运维中，这类滑轮安装时要保证轮槽的中心面与对应皮带轮的中心面重合，偏角不能超过允许范围，否则会加剧皮带的单边磨损，也会让轮体承受额外的侧向弯矩，长期运行可能导致轮毂开裂、轴段弯曲等故障。
