商用健身房史密斯训练架结构设计方案

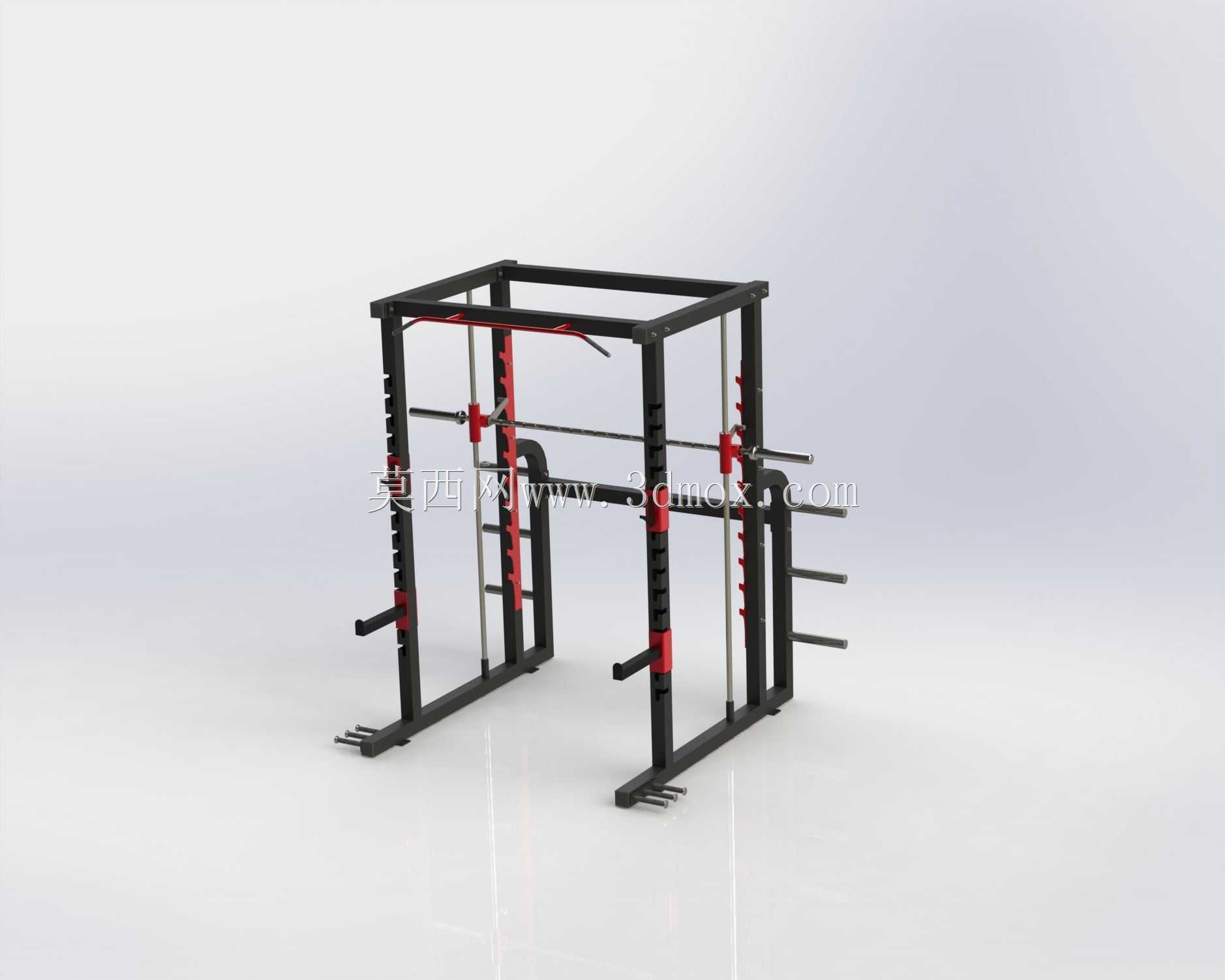

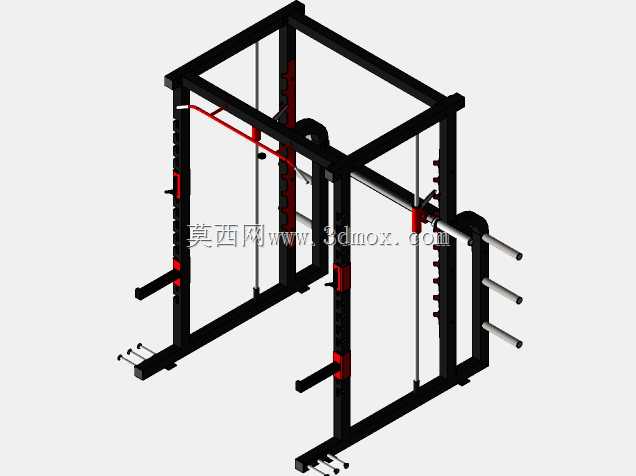

这款训练机架主要面向商用健身场馆、单位职工健身区、专业体能训练室等场景使用，可覆盖深蹲、卧推、硬拉、站姿推举等十余种自由力量训练动作，相比无轨道的自由杠铃训练，自带的纵向滑动轨道能够约束杠铃的运动轨迹，降低训练者核心失衡时的受伤风险，同时也能满足无保护状态下的大重量训练需求，是力量训练区域的核心承载设备。从结构设计逻辑来看，整体采用方管焊接框架作为主体承载结构，底部设置外延式支撑脚，通过增大支撑底面积来提升整机的抗倾覆能力，训练过程中即使杠铃出现单侧偏载，框架也能保持足够的结构稳定性，不会出现侧翻风险。框架两侧设置多档位高度调节孔位，可根据训练者身高、动作类型快速调整安全限位块与杠铃挂点的高度，适配不同身高段训练者的使用需求，也能在训练力竭时快速承接杠铃，避免杠铃砸落造成人员损伤或地面破坏。框架中部的杠铃滑动轨道采用低摩擦导向结构，保证杠铃上下滑动时顺畅无卡滞，同时预留了极小的横向旷量，避免完全刚性约束带来的关节受力异常，兼顾训练安全性与动作发力的自然度。框架侧面额外设置了多组杠铃杆存放位，可临时放置不同重量的备用杠铃杆，也可搭配弹力带、阻力绳等小配件完成附加抗阻训练，拓展设备的训练覆盖范围。从安装边界来看，设备整体占地宽度适配常规健身区域的通道预留要求，安装时仅需将底部支撑脚通过膨胀螺栓与混凝土地面固定，即可满足大重量训练下的载荷要求，框架顶部预留的横梁结构还可加装引体向上把手、TRX悬挂训练带挂点，进一步拓展设备的使用功能。结构设计时充分考虑了商用场景下的高频使用需求，所有受力节点均采用满焊处理并做圆角打磨，避免尖锐边角造成的磕碰损伤，表面采用静电喷塑处理，可抵御日常使用中的汗液腐蚀与摩擦剐蹭，延长设备的整体使用寿命。框架的立柱间距经过反复校核，既保证训练者在架内有充足的动作活动空间，不会出现动作过程中磕碰框架的问题，也不会因间距过大导致轨道受力弯矩过高，影响整体结构刚性。安全限位块采用高强度工程尼龙材质，承接杠铃时可起到缓冲作用，避免金属刚性碰撞产生的巨大噪音，同时也不会对杠铃杆表面的镀层造成损伤。
