齿轮啮合式迷你旋转游艺机构设计

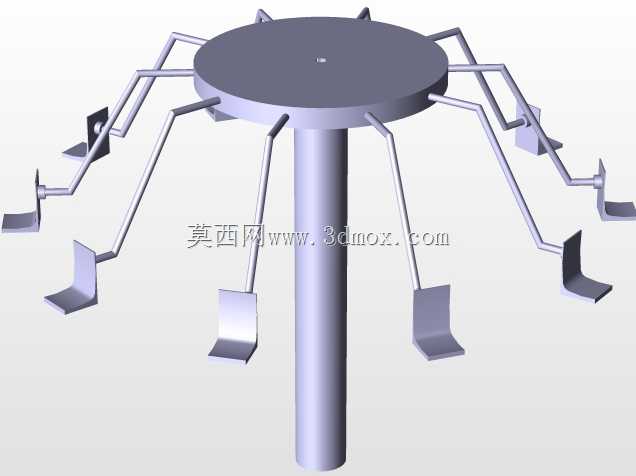

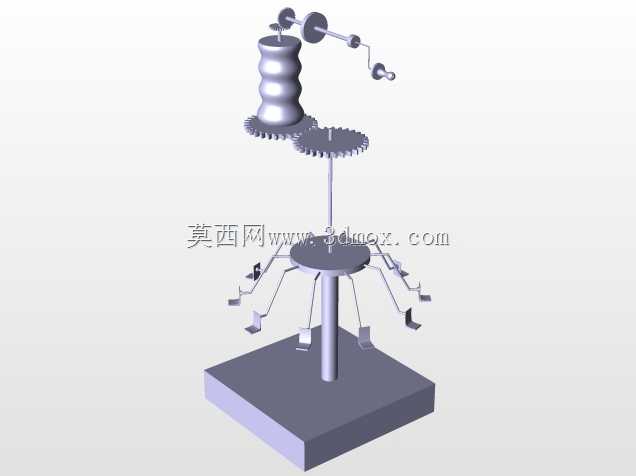

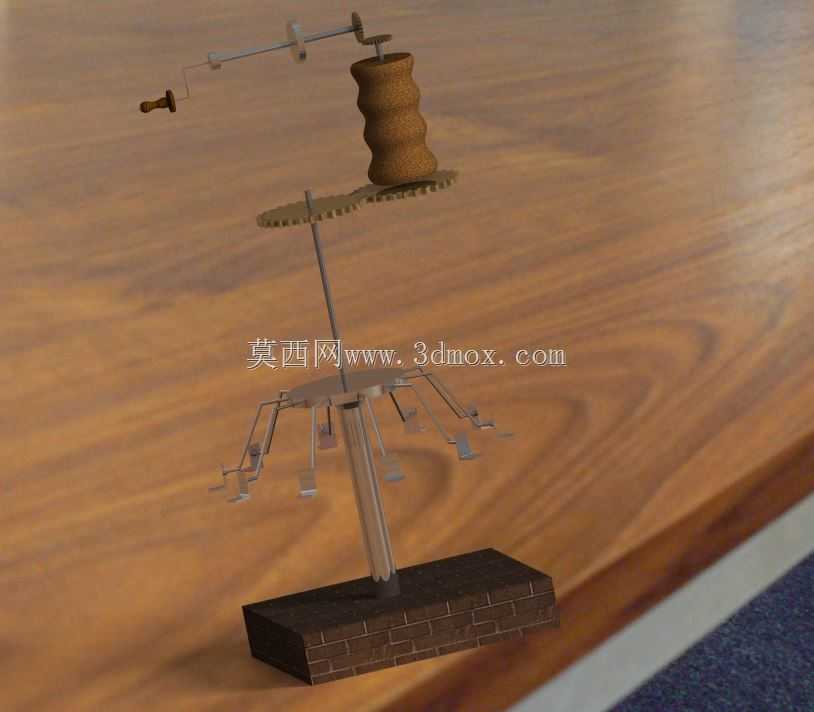

这套齿轮啮合式迷你旋转游艺机构，核心采用平行轴圆柱齿轮啮合传动方案，整套传动链的设计逻辑围绕低阻尼、稳转速的运行需求展开，主动端设置手摇输入轴，操作者转动摇柄即可将扭矩通过一级齿轮副传递至竖直主轴，主轴中段固定承载转盘，转盘周向均匀铰接多组悬挂摆臂，摆臂末端设置乘位挂点，当主轴匀速转动时，摆臂会在离心力作用下自然向外张开，模拟大型转乘类游艺设施的运行状态。

从实际应用场景来看，该结构可作为游艺设备原理演示教具使用，也可按比例放大后适配小型儿童游乐设施的传动单元设计，整套机构的安装边界以底部矩形配重底座为基准，底座采用仿砖纹实心结构设计，自重足以抵消转盘转动时产生的倾覆力矩，无需额外打膨胀螺栓固定，放置于平整硬质台面即可稳定运行，底座上方竖直主轴的同轴度公差控制在0.1mm以内，避免高速转动时出现摆振问题。

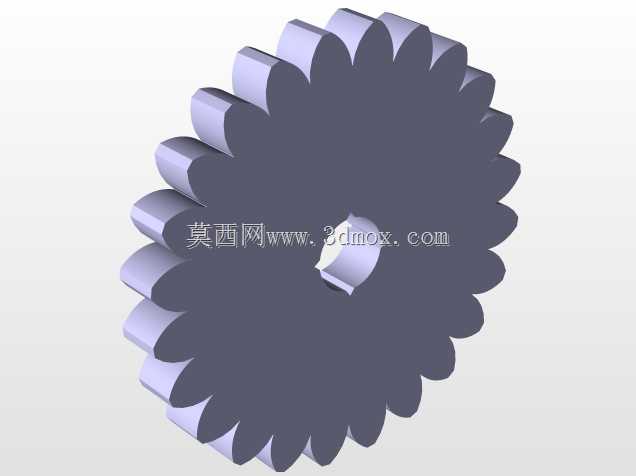

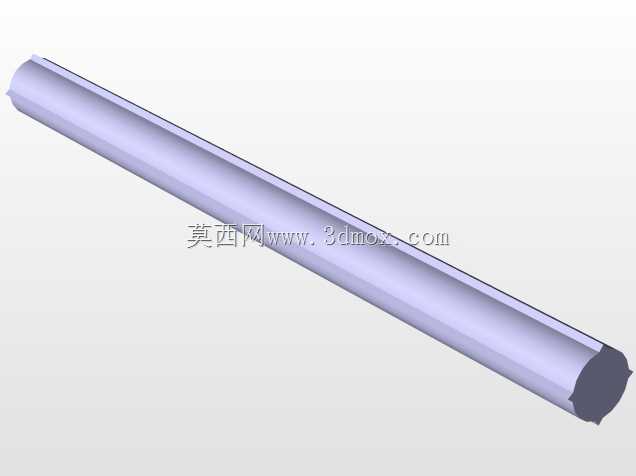

设计过程中优先简化了传动路径，没有额外设置减速箱结构，主动齿轮与从动齿轮的模数选取统一标准值，齿侧间隙预留0.05mm的装配余量，既保证啮合传动时无卡滞，也不会因间隙过大出现传动回差，摇柄与主动轴采用过盈配合加定位销的固定方式，反复正反转操作也不会出现松脱问题。竖直主轴上部额外设置了一组同轴限位轴承，轴承座固定于上部支架横梁处，和底部的主轴支撑座形成两点定位，大幅提升长主轴的运行刚性，即使转盘挂载一定重量的模拟乘位，主轴也不会出现弯曲变形。

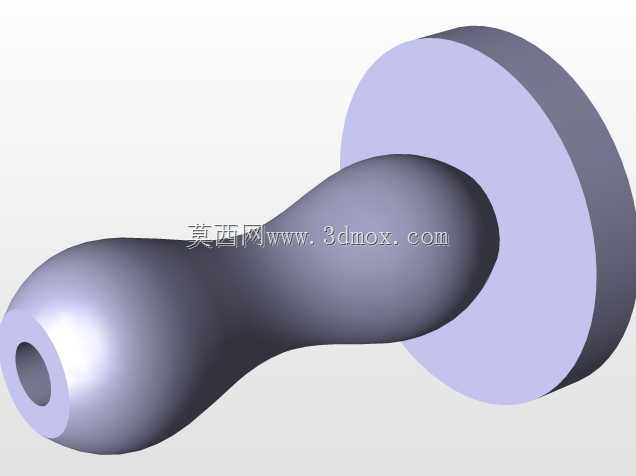

上部的仿线轴造型构件为装饰配重件，固定于从动齿轮的上方轴段，和下部转盘形成上下重量配平，降低主轴转动时的动不平衡量，整套机构的所有铰接点均采用间隙配合的销轴连接，摆臂转动无卡顿，运行时摇柄输入扭矩不超过2N·m，手动操作十分轻便，没有额外的负载阻滞感。齿轮副的润滑可采用固态润滑脂涂抹齿面，长期运行也不会出现油污滴落问题，适配桌面展示、教学演示等对洁净度有要求的使用场景。
