Catia环境下完成造型渲染的网球拍结构设计

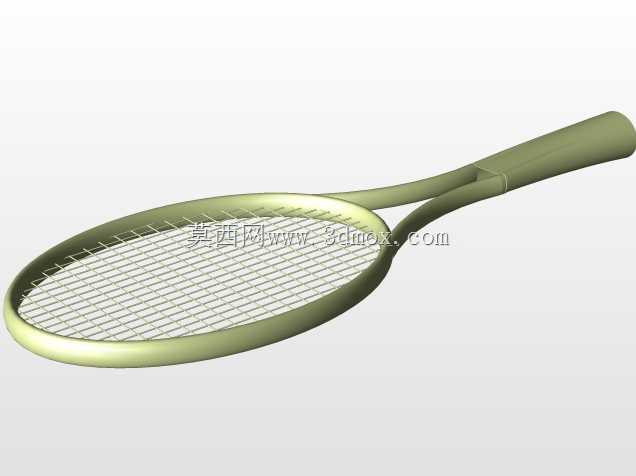

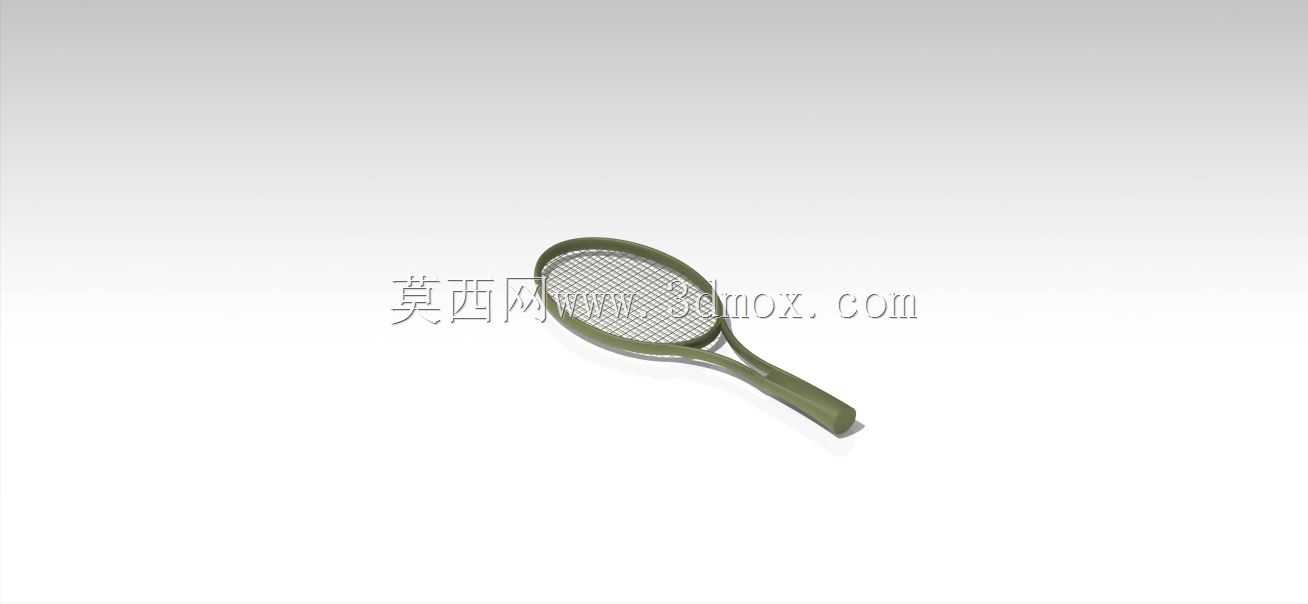

网球拍作为网球运动的核心握持击打装备，其结构设计直接影响击球反馈、握持舒适度与运动表现，在职业赛事装备研发、大众运动器材生产、体育用品定制开发等场景中都有明确的设计落地需求。本次建模过程从实际使用的受力逻辑出发，先梳理拍体各部分的功能边界：拍框部分需要兼顾网线张紧后的支撑强度与击球瞬间的微形变缓冲，建模时先通过多截面曲面搭建拍框的闭合轮廓，沿拍框周向设置渐变的截面厚度，在拍框与拍喉衔接的应力集中区域做局部加厚处理，避免长期击球后出现结构开裂。拍喉作为连接拍框与拍柄的过渡结构，采用三角支撑的构型分散击球传递的冲击力，建模时通过曲面桥接保证过渡区域的顺滑度，减少应力集中点的同时控制整体重量，避免拍头过重导致的挥拍负担。拍柄部分按照人体握持的人机尺寸设置截面轮廓，沿长度方向做细微的锥度调整，匹配不同手型的握持习惯，表面预留的包覆层安装间隙可以适配不同厚度的握胶，满足不同使用者的握持手感需求。从安装边界来看，拍框内侧的线槽结构严格匹配常规网球线的走线间距，线槽深度控制在合理范围，既保证网线安装后不会出现滑脱，又不会过度削弱拍框的结构强度；拍柄末端的底盖结构设置限位台阶，保证握胶缠绕后不会出现移位，拍喉位置的穿线孔做圆角过渡处理，避免网线长期摩擦出现磨损断裂。整个建模过程优先保证曲面的连续性，拍体所有外露边缘都做了符合运动器材安全标准的圆角处理，避免使用过程中出现剐蹭受伤的情况，渲染阶段还原了拍体的哑光质感与网线的编织纹理，能够直观呈现成品的视觉效果，可直接用于运动器材的结构验证、外观打样参考，也能作为曲面造型设计的练习案例，帮助建模从业者掌握复杂薄壁曲面的搭建技巧与应力区域的结构优化思路。
