多自由度伺服夹持机械手结构设计

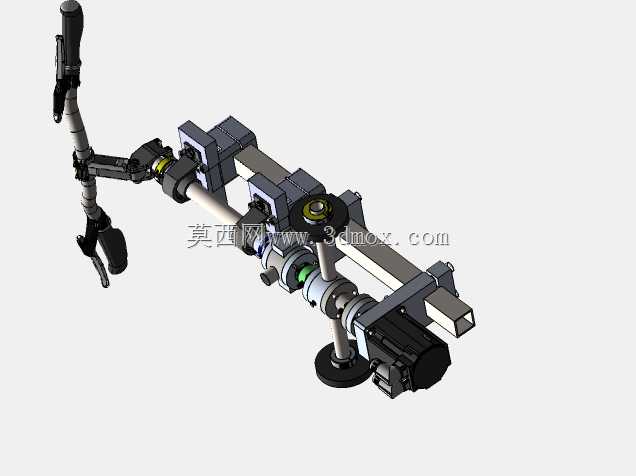

这套夹持执行机构主要面向3C电子小件分拣、精密装配工位的上下料场景设计，也可适配实验室样本转运、轻量化工件周转的重复定位作业，作为自动化产线末端执行单元替代人工完成重复性取放动作，降低高频重复操作带来的人工劳损与定位偏差。从结构布局来看，整体采用多段式臂体串联设计，末端配置平行夹爪，可根据作业对象更换夹指垫块适配不同外形的工件，臂段之间采用回转关节衔接，每个关节配置独立的传动组件，可实现水平回转、俯仰、伸缩多维度的姿态调整，覆盖一定半径范围内的作业点位，无需额外增设移动导轨即可完成相邻工位间的工件转运。设计过程中优先考虑了安装边界的适配性，底座采用法兰式安装结构，可直接固定在型材工作台面或者设备机架的预留安装位上，安装孔位按照通用工业安装标准排布，不需要对现有产线机架做大规模改造即可完成挂载；臂体展开后的最大作业半径可覆盖常规装配工位的物料架与工装位间距，收回状态下的横向占用空间较小，不会对工位旁的操作人员通行、其他设备排布造成干涉。传动结构上，关节位置采用伺服驱动配合谐波减速的传动方案，保证重复定位精度满足精密装配的公差要求，臂体内部预留了走线槽位，动力线、信号线可从臂体内部穿行至底座接线端，避免外部走线在臂体往复回转过程中出现线缆缠绕、磨损的问题。夹爪部分采用气动驱动的平行开合结构，开合行程可覆盖常见小型工件的夹持尺寸范围，夹指接触面预留了防滑垫安装槽，可根据工件材质更换聚氨酯、橡胶等不同材质的防滑垫，避免夹持过程中刮伤工件表面，同时保证夹持力稳定不会出现工件脱落的情况。整体结构的受力经过校核，臂体在最大伸展状态下可承载额定重量的轻量工件，关节处的轴承选型满足长时间往复回转的耐磨要求，日常维护仅需定期对关节传动部位补充润滑脂即可，不需要复杂的拆解保养。在实际产线适配中，该机构可配合视觉定位系统完成散乱工件的抓取定位，也可直接接入PLC控制系统按照预设点位完成固定路径的取放动作，适配不同节拍的自动化产线需求，针对狭小空间内的作业场景，臂体的分段尺寸可根据实际安装空间做等比例调整，关节的回转角度范围也可根据工位的干涉情况做软件限位设置，避免运行过程中碰撞周边设备。
