航模用双叶遥控器结构设计

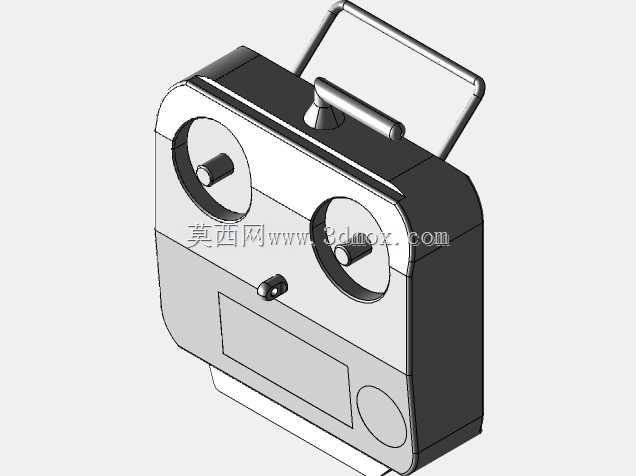

这款手持遥控设备主要面向航模操控场景设计，可适配固定翼航模、多旋翼无人机、遥控车模等多种需要远程精准操控的小型设备，在航模赛事、户外航飞作业、模型调试等场景中都能作为核心操控终端使用。从结构设计来看，整体采用带顶部提手的盒式布局，提手部分做了圆弧过渡处理，既方便日常携带转移，也能在设备意外跌落时分担部分冲击力，降低内部操控元件受损的概率。正面操控区域设置了两个对称布置的摇杆安装位，摇杆下方预留了微调按键的安装空间，中部靠下位置预留了显示屏安装槽，可用于显示信号强度、设备电量、舵机参数等实时操控信息，右下角的圆形区域可设置功能切换旋钮，满足不同操控模式下的参数快速调整需求。设计过程中充分考虑了手持操作的人机工程学，机身侧边做了斜切收边处理，单手握持时手掌能与机身侧面充分贴合，长时间操控也不易产生疲劳感，摇杆的布置位置对应双手拇指的自然活动范围，操作时无需刻意调整手部姿势即可完成全行程的舵量控制。从安装边界来看，整体外形为近似长方体结构，内部腔体预留了足够的电路板安装空间，可容纳射频发射模块、主控电路板、电池仓等核心组件，各操控元件的安装孔位都做了定位凸台设计，装配时可快速定位，减少装配过程中的对位调整工作量。外壳采用上下分壳的结构设计，拼接缝位于机身侧面，既保证了外壳的整体强度，也能避免拼接缝处积灰渗入内部电路，提手与机身主体采用一体化连接结构，无需额外加装金属连接件，在保证结构强度的同时减少了零件数量，降低整体装配复杂度。在功能实现层面，两个摇杆分别对应不同通道的操控信号输出，可根据使用需求自定义通道映射关系，适配不同类型模型的操控逻辑，正面的按键与旋钮可直接对应常用的功能切换操作，无需进入多级菜单即可完成参数调整，适配户外作业时快速操作的使用需求。
