户外双人漫步机健身器材结构设计

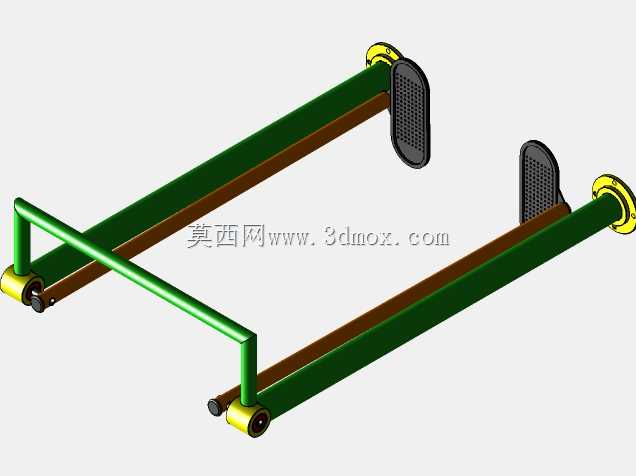

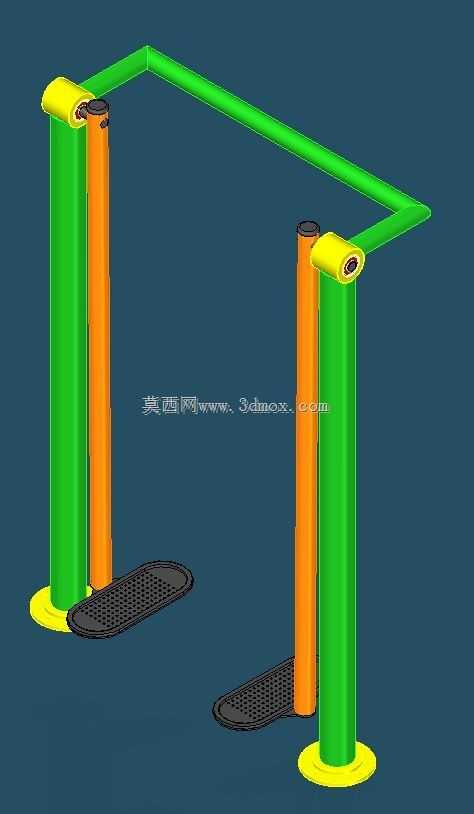

这款户外漫步机主要应用于社区公共健身区、公园休闲运动带、校园室外活动场以及养老机构的户外康复区域，是面向全年龄段人群的低冲击有氧健身设备，尤其适合中老年人群进行下肢关节活动度训练、心肺功能轻度锻炼，也可作为运动前热身的辅助器械使用。设备采用双站位对称布局，可同时容纳两名使用者同步或独立开展锻炼，有效提升公共场景下的设备使用效率。从功能特性来看，设备的摆臂结构内置阻尼限位结构，可避免摆幅过大造成的关节拉伤或设备侧翻风险，踏板表面做了防滑凸点纹理设计，即便在雨天后踏板残留水渍的情况下，也能保证使用者脚部与踏板的摩擦力，降低滑倒风险。立柱底部采用法兰盘式安装结构，安装时需在硬化地面预埋膨胀螺栓，安装边界需预留周边至少1.2米的安全活动空间，避免使用者运动时与周边障碍物发生碰撞，设备整体高度约1.4米，单站位踏板活动行程控制在0.4米范围内，符合室外健身器材的安全通用要求。设计过程中优先考虑户外使用的耐候性，主体支撑结构采用等径圆管作为主承载立柱，壁厚满足户外长期承重的强度要求，顶部连接横梁采用弯折一体成型结构，减少焊接节点的锈蚀风险，转动部位采用嵌套式耐磨衬套结构，无需频繁加注润滑脂即可保证长期转动顺畅，同时避免润滑油渗漏污染地面或使用者衣物。配色上采用高饱和度的绿橙撞色设计，既符合户外公共设施的视觉识别要求，也能在绿植环绕的公园环境中清晰标识设备位置，方便使用者快速找到健身点位。踏板采用镂空格栅结构，可快速排走表面积水与沙尘，避免长期积污造成的踏板打滑或结构腐蚀，立柱底部的黄色装饰端盖同时兼具密封作用，可防止雨水、沙尘进入立柱内部造成管材内壁锈蚀，延长设备整体使用寿命。在结构建模过程中，重点校核了立柱与横梁连接节点的抗弯强度，以及踏板连接轴的抗剪切强度，确保在额定载荷下结构无明显形变，转动部位的同轴度公差控制在合理范围内，避免转动过程中出现卡滞或异响问题。
