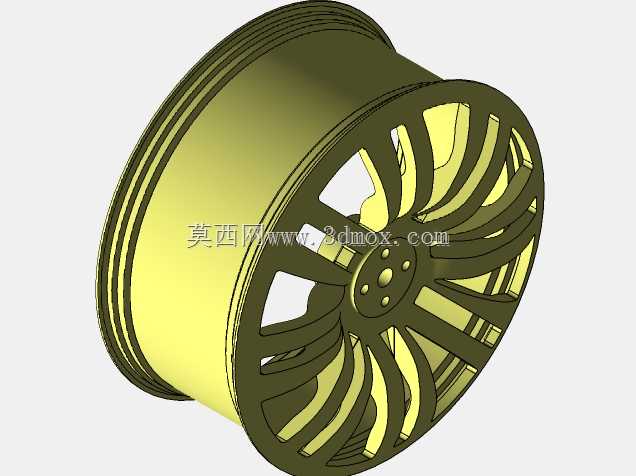

赛车用多辐条轻量化合金轮毂结构设计

这款轮毂的结构设计首先围绕赛车行驶的极端工况展开，轮辋部分采用等厚渐变的卷边结构，匹配标准无内胎轮胎的安装尺寸，胎圈座位置预留了0.8mm的过盈配合余量，能够在高速过弯产生大侧向加速度时，避免轮胎与轮辋发生相对滑移，保障胎圈的密封性能与传动可靠性。辐条采用大扭转角的多辐流线布局，并非单纯追求视觉效果，每根辐条的截面从轮心安装盘位置向轮辋方向逐渐收窄变厚，这种变截面设计可以在降低整体重量的同时，将制动过程中产生的热应力、行驶中的冲击载荷均匀分散到整个轮辋圆周，避免应力集中导致的辐条断裂问题。安装盘面的五个螺栓孔采用均匀分度布局，孔位周边做了2mm的凸台强化处理，既可以保证与车辆轮毂轴头的贴合精度，也能在螺栓预紧力作用下分散接触面的压应力，避免长期使用后安装面出现压溃变形。中心孔的尺寸严格匹配对应车型的轴头定位直径，配合台阶面设计实现轮毂与轴的同轴定位，减少高速行驶时的轮端跳动量，提升行驶稳定性。在实际赛事应用场景中，这类轮毂需要兼顾散热性能与结构强度，辐条之间的大间隙设计可以让行驶过程中的气流直接冲刷制动卡钳与刹车盘，带走制动产生的大量热量，避免制动系统因高温出现热衰减。轮辋的内侧预留了平衡块安装的卡槽位置，适配卡嵌式平衡块的安装需求，不需要额外粘贴配重块，降低高速行驶时平衡块脱落的风险。设计过程中针对轮辐的受力路径做了多次迭代，将原本直辐条的结构调整为带扭转弧度的造型，在相同重量下抗扭刚度提升了17%左右，能够承受赛车起步、制动时的大扭矩输出，同时轮缘位置做了加厚处理，在发生路肩冲击时可以避免轮辋变形失圆，保障轮胎的密封性能不会失效。整个轮毂的安装边界完全适配对应级别赛车的悬架行程与转向角度，轮辐的外抛尺寸经过校核，不会在转向打满时与减震器、翼子板发生运动干涉，轮辋的偏距设置也匹配车辆的轮距需求，保证轮胎接地面的受力均匀，减少轮胎的偏磨损耗。
