自制运动跑车管式空间车架底盘结构

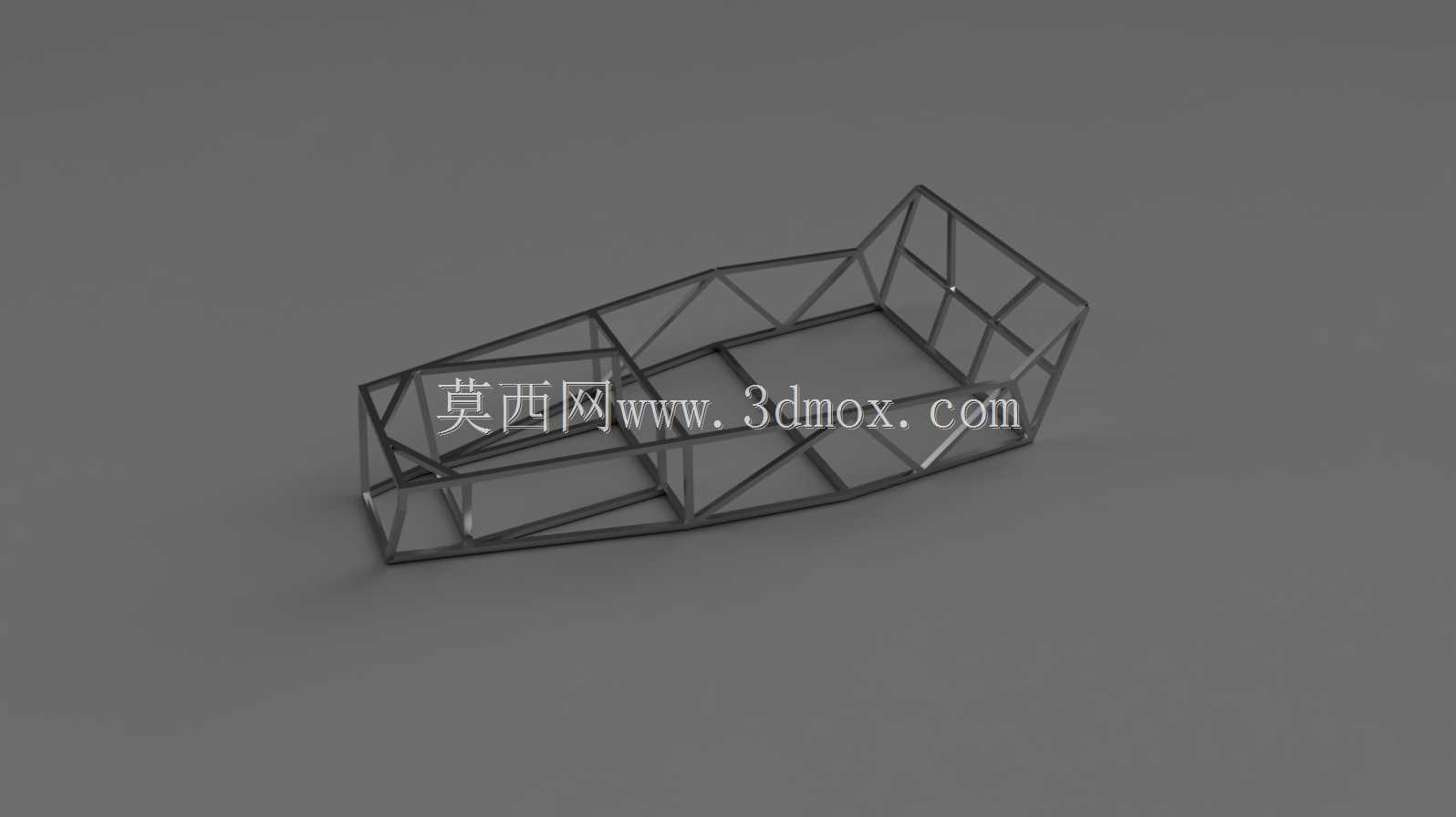

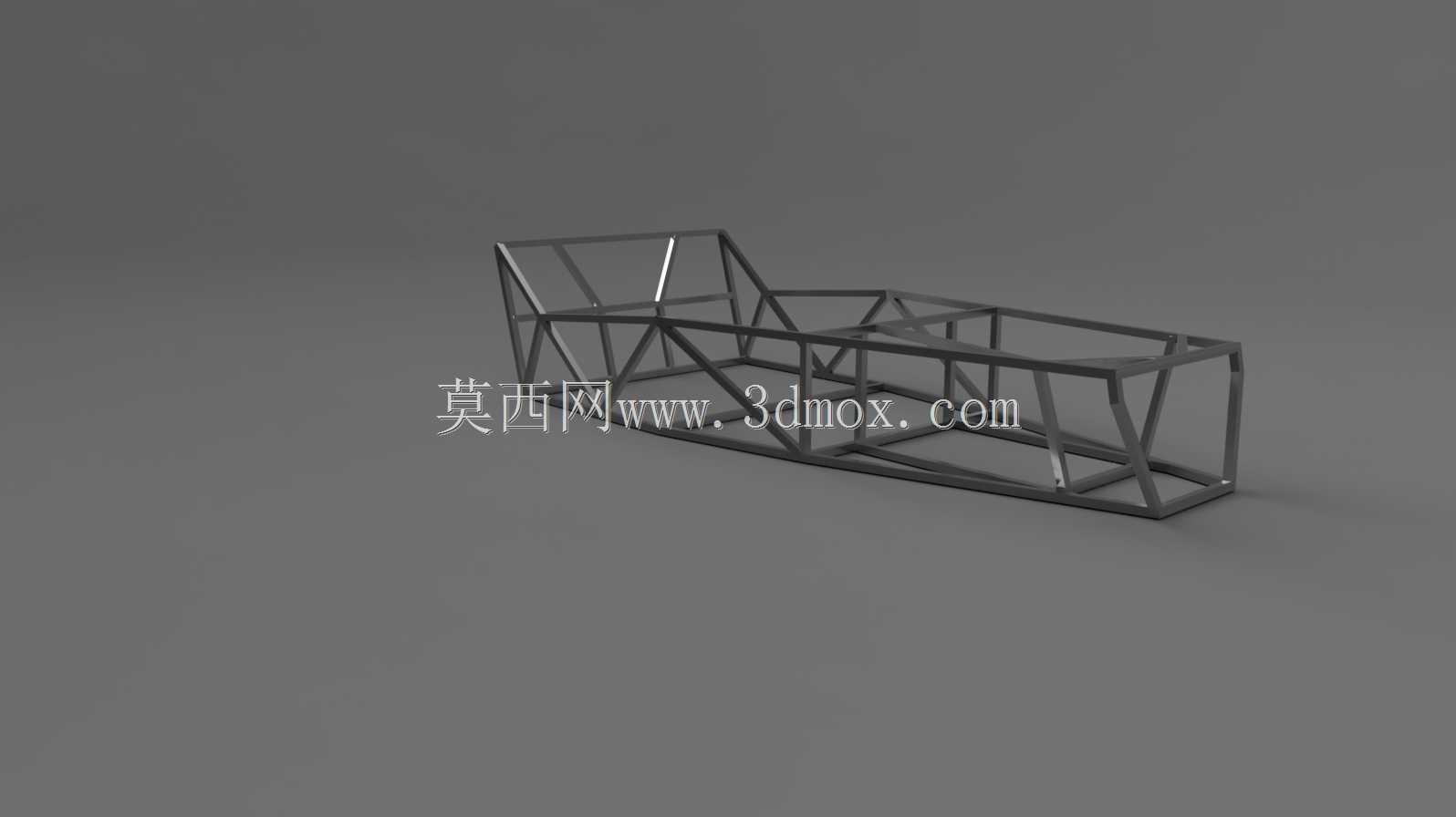

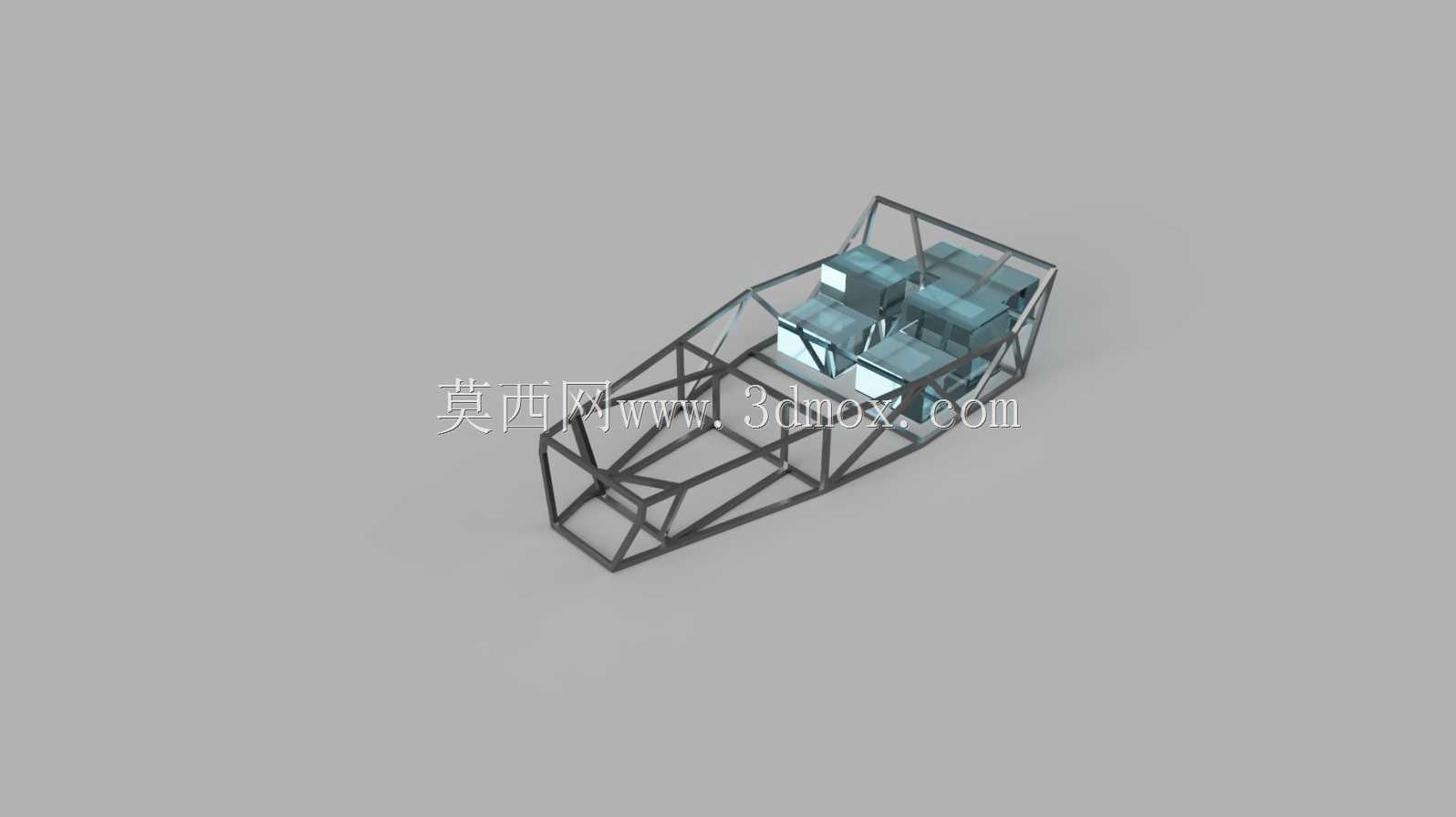

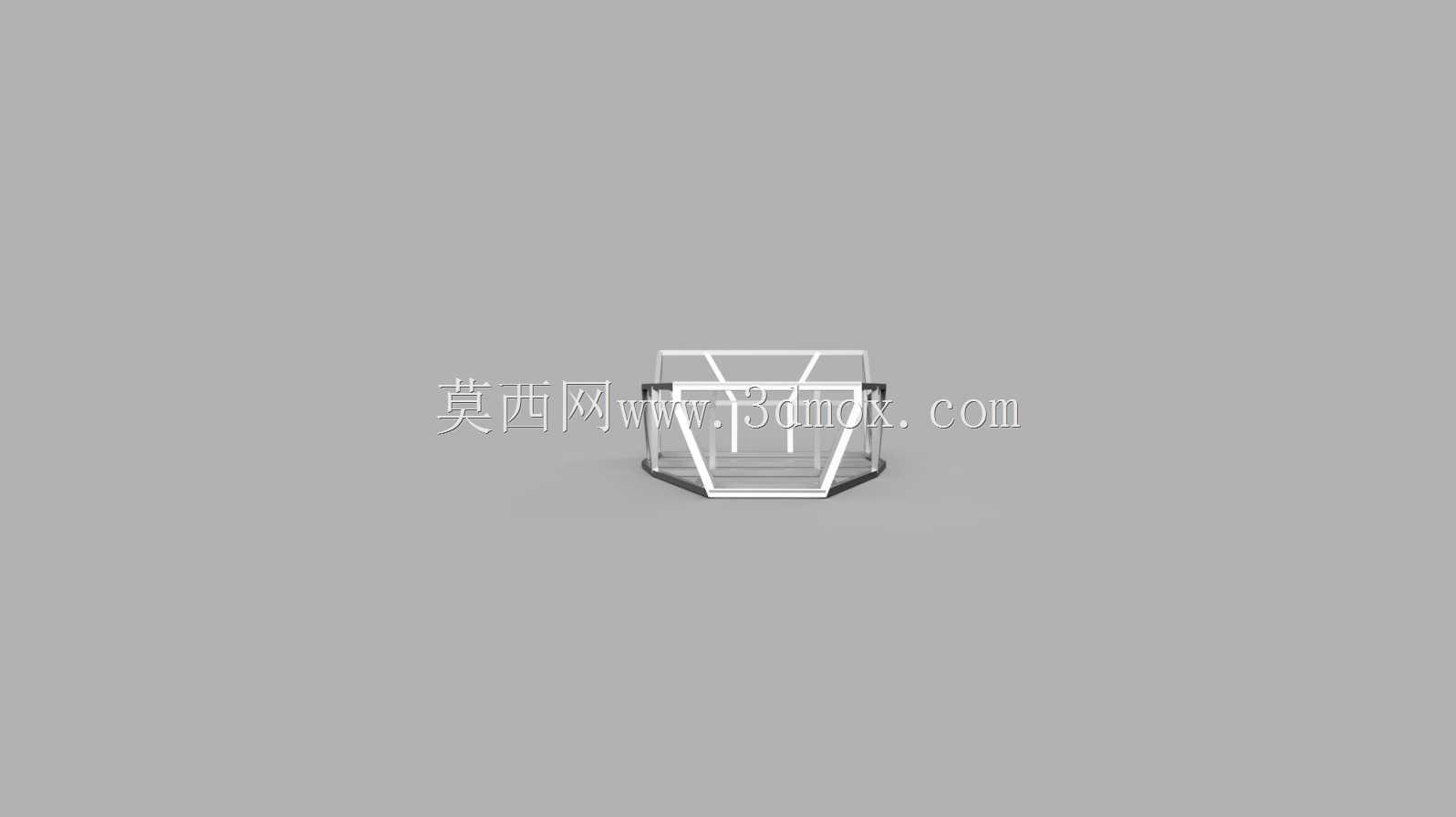

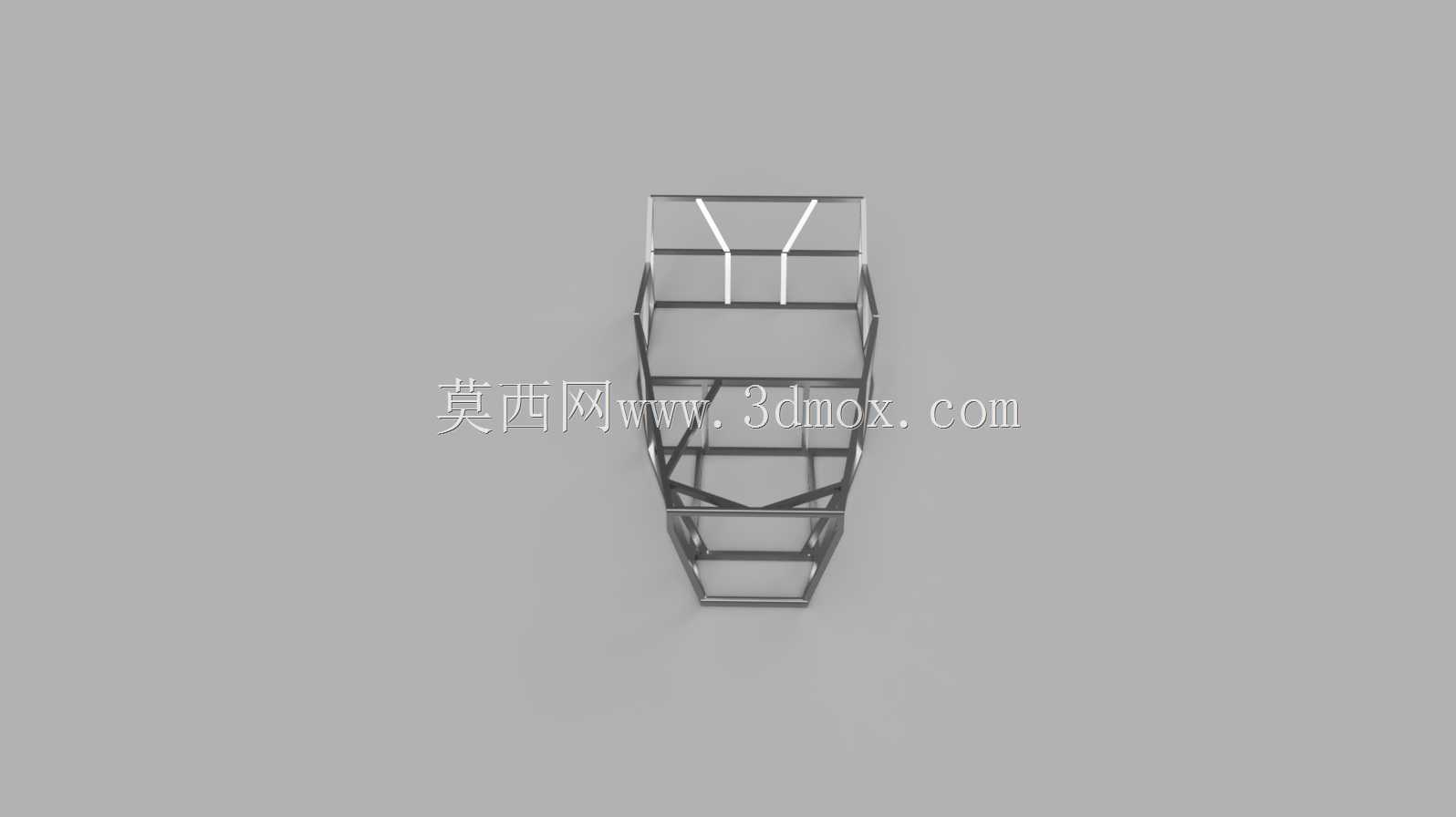

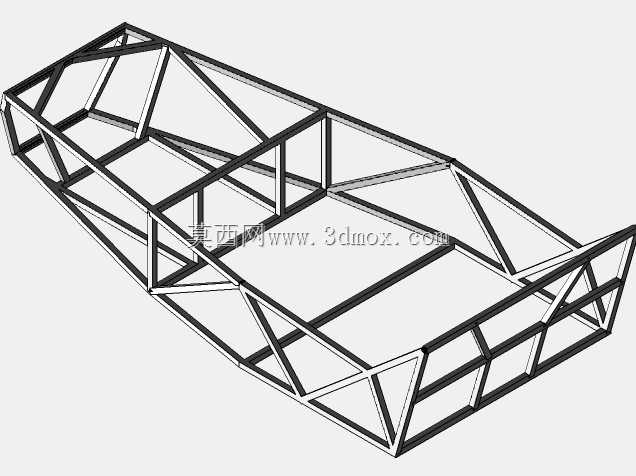

这套管式桁架结构的跑车底盘，是面向小批量自制运动车型开发的承载式基础框架，在业余造车、小型跑车改装、学生方程式赛车设计这类场景中应用十分广泛。不同于量产乘用车采用的冲压焊接一体式承载车身，这类管式空间车架依靠不同规格的金属管材拼接形成立体受力结构，在控制整体重量的前提下，能获得远超同重量冲压车身的抗扭刚度，非常适合预算有限、加工条件有限的个人或小型团队打造运动车型。从结构设计逻辑来看，整个底盘框架完全围绕动力总成、悬挂系统、驾乘空间的安装边界来排布管材走向：前部预留的舱体空间用于布置转向机、冷却系统与前悬安装点，管材交汇的节点位置直接设计为悬挂摆臂、减震器的安装基座，不需要额外焊接复杂的转接支架，减少了装配累积误差；中部的座舱区域按照驾乘人员的坐姿轮廓搭建框架，两侧的管材同时承担侧防碰撞的受力结构，门槛位置的横向管材间距经过优化，既保证了驾乘人员上下车的空间余量，又能在侧面受力时快速将冲击力分散到整个车架结构；后部的框架结构围绕动力总成与后悬挂的安装点设计，预留了足够的传动系统布置空间，后悬安装点的管材采用加厚规格，应对动力输出与路面颠簸带来的交变载荷。在实际装配场景中，这类管式底盘的所有安装点位都可以在焊接阶段根据选用的配件尺寸灵活调整，不需要开模制作大型冲压件，只需要管材切割、弯管、焊接这类常规机加工手段就能完成制作，非常适合非量产的定制化车型开发。框架的管材排布充分考虑了受力传递路径，车辆加速、制动、过弯时产生的各个方向的载荷，都会沿着桁架结构的管材分散到整个底盘，避免局部应力集中导致的结构开裂，同时整个底盘的下部框架预留了电池、油箱、线束管路的布置空间，所有走线路径都避开了运动部件的活动范围，减少后期使用中的干涉风险。不同于量产车底盘需要兼顾舒适性、NVH性能的复杂设计，这类纯管式桁架底盘完全以性能取向为核心，去掉了所有非必要的结构冗余，整体重量控制在极低水平，同时抗扭刚度可以满足赛道驾驶的激烈工况需求，不管是作为赛道日自制跑车的基础底盘，还是作为车辆工程专业教学的结构参考样件，都能很好地匹配使用需求。在设计过程中，各个管材的连接节点都采用了相贯线切割处理，保证管材之间的贴合面积最大化，提升焊接强度，关键受力节点还可以额外增加补片强化，不需要复杂的工装夹具就能完成精准拼接，大幅降低了小批量制作的门槛。
