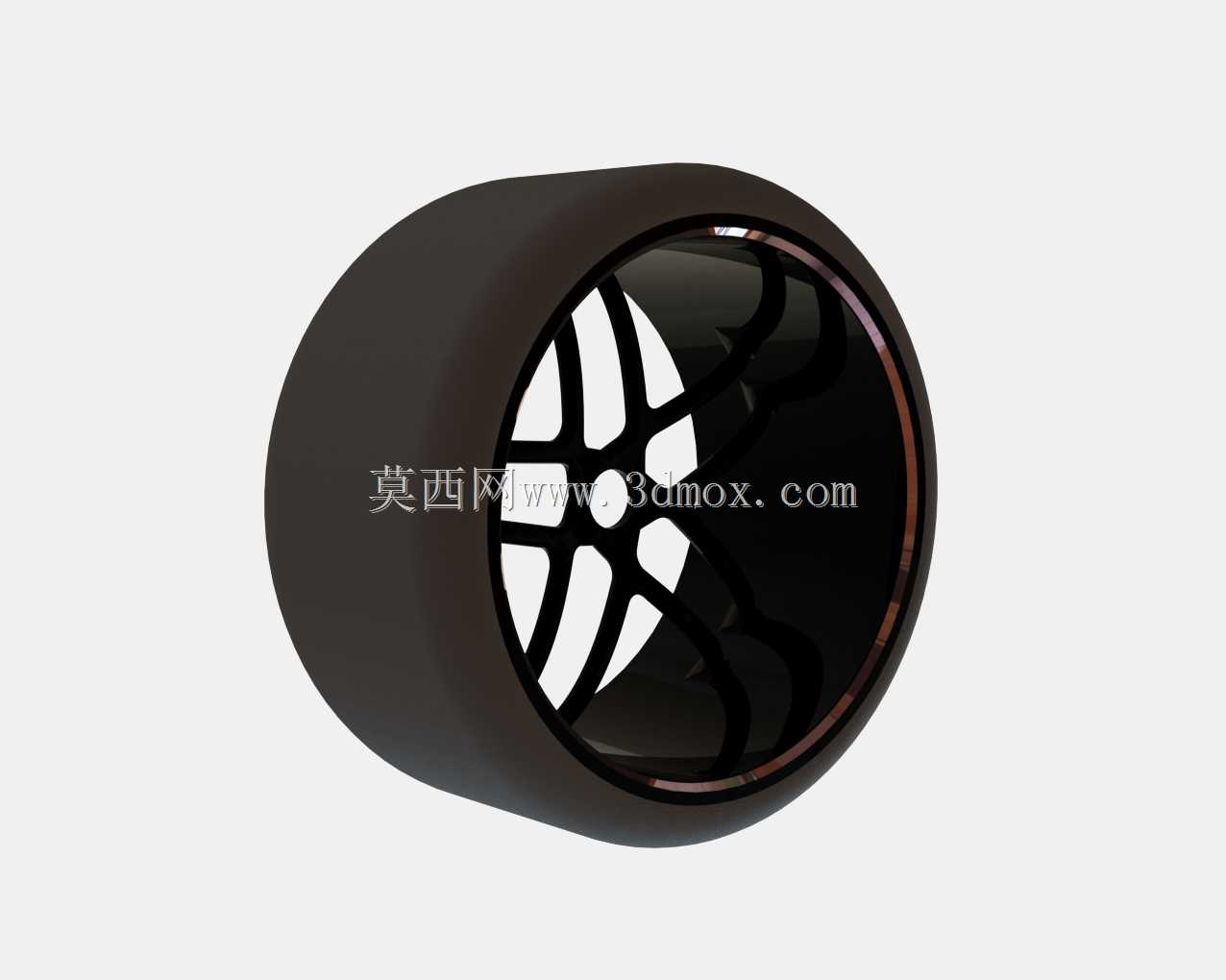

运动款汽车改装轮毂三维结构设计

这款轮毂的设计首先围绕乘用车改装场景的实际需求展开，日常道路行驶中，轮毂需要承担整车垂直载荷、传递驱动与制动力矩，同时还要兼顾转向过程中的横向受力，因此在结构排布上做了针对性优化。轮辐采用多辐条交错式布局，这种设计并非单纯追求视觉效果，每一根辐条的走向都对应轮毂安装座到轮辋的力传递路径，能够在急加速、紧急制动以及过弯侧倾时，将集中应力均匀分散到整个轮辋圈体上，避免局部应力集中导致的结构变形甚至开裂。轮辋部分采用等宽直筒结构，边缘预留了标准的轮胎安装止口，能够适配常规民用子午线轮胎，安装边界完全符合主流乘用车的轮腔空间要求，不需要额外改动翼子板、悬挂等周边部件即可完成换装。从实际使用场景来看，这类运动风格轮毂多用于家用轿车的外观升级以及入门级场地赛车的走行部配置，设计时特意控制了辐条之间的镂空面积，既能够保证行驶过程中刹车系统的通风散热效率，避免长时间制动后刹车盘热衰减，又不会因为镂空过大导致碎石、杂物直接冲击刹车卡钳，平衡了散热性能与防护需求。轮毂中心的安装孔位采用标准节圆设计，能够匹配多数乘用车型的轮毂轴承安装座，中心孔预留了适配变径圈的余量，可以兼容不同中心轴直径的车型，降低改装适配门槛。轮辋的径向跳动与端面跳动公差在设计阶段就做了严格约束，能够保证高速行驶时的动平衡表现，减少方向盘抖动的概率。轮辐表面的曲面过渡全部采用大圆角处理，一方面是为了降低应力集中系数，提升结构疲劳强度，另一方面也能减少行驶过程中的空气紊流，在一定程度上降低风阻。整个轮毂的壁厚设计遵循等强度原则，安装座位置因为受力最大做了局部加厚，轮辋中段在保证刚度的前提下适当减薄，控制整体重量，降低簧下质量，提升车辆的悬挂响应速度。在安装边界上，轮毂的偏距设计参考了主流紧凑级、中型轿车的原厂参数，安装后轮胎不会超出车身翼子板范围，同时也不会与内侧的减震器、转向拉杆发生运动干涉，转向打满以及悬挂压缩到极限行程时都能保留足够的安全间隙。
