AP赛车制动系统长偏置推杆结构

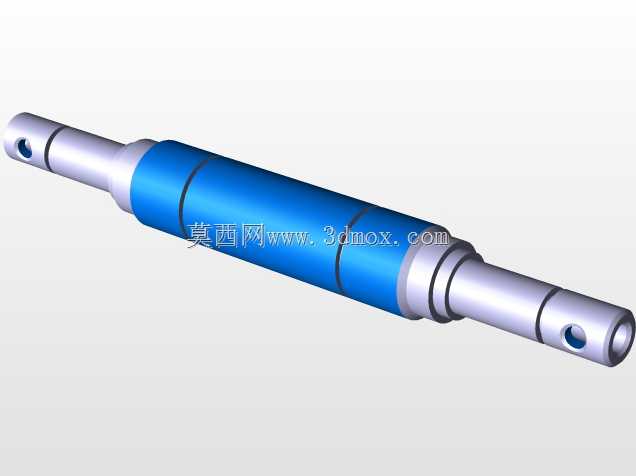

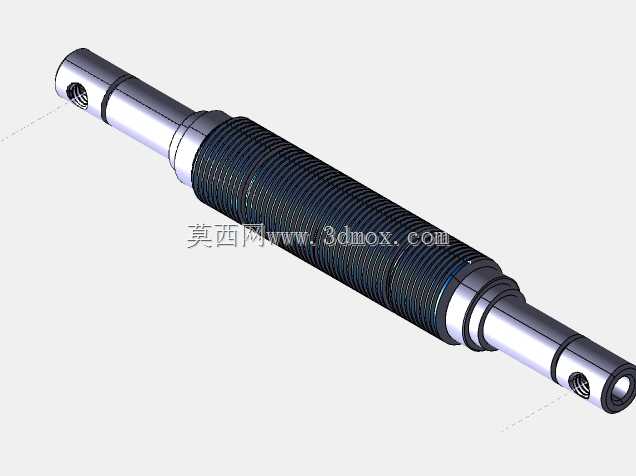

在场地赛车的制动系统布局中，长偏置杆是连接制动踏板平衡杆与制动主缸推杆的核心传力构件，尤其适配AP系列赛车制动总成的安装空间约束，解决座舱内制动踏板布局与前舱制动主缸安装位置存在轴向偏移时的力传递问题，避免传力路径出现附加弯矩导致的制动踏板脚感不均、主缸偏磨等故障。该构件整体为阶梯轴式结构，中间段为大直径承载主体，表面做硬质氧化处理提升耐磨性能，两端为缩径的连接轴段，轴端加工有径向贯通的销孔，用于通过圆柱销与两端的铰接接头连接，保证传力过程中可适应小角度的摆动偏差，抵消安装过程中存在的同轴度误差。设计阶段首先需要确定两端连接点的偏置距离，根据赛车座舱内制动踏板的安装高度、防火墙开孔位置以及制动主缸的固定坐标，反推推杆的总长度与中间大直径段的长度，中间段的直径选取需要满足制动峰值力下的压杆稳定性要求，按照赛车制动时踏板力放大后的最大推力计算压杆临界载荷，保留足够的安全系数，避免极限制动工况下推杆出现弯曲变形。两端的销孔位置需要与配套的铰接接头尺寸匹配，销孔与销轴采用间隙配合，保证铰接转动灵活无卡滞，同时轴端需要预留足够的安装空间，避免销轴装配后与周边的踏板支架、防火墙加强筋出现运动干涉。安装时需要注意推杆两端的铰接轴线保持平行，防止运动过程中出现附加扭转力矩，中间大直径段的外圆需要与周边的线束、制动管路保留至少5mm的安全间隙，避免车辆行驶过程中振动导致构件与周边部件发生摩擦破损。该结构的传力路径直接，两端铰接的设计可以补偿安装与运动过程中的位置偏差，中间加粗的杆身既提升了构件的抗弯刚度，也能在制动过程中传递清晰的脚感反馈，帮助车手精准控制制动力度，适配场地赛、拉力赛等各类采用平衡杆式制动踏板结构的赛车使用，在改装车高性能制动系统升级中也可根据实际安装尺寸做适配调整。
