家用屋顶多功能组合健身钢架结构

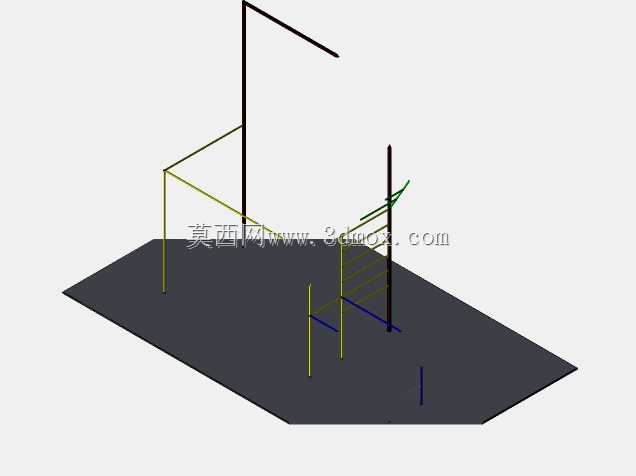

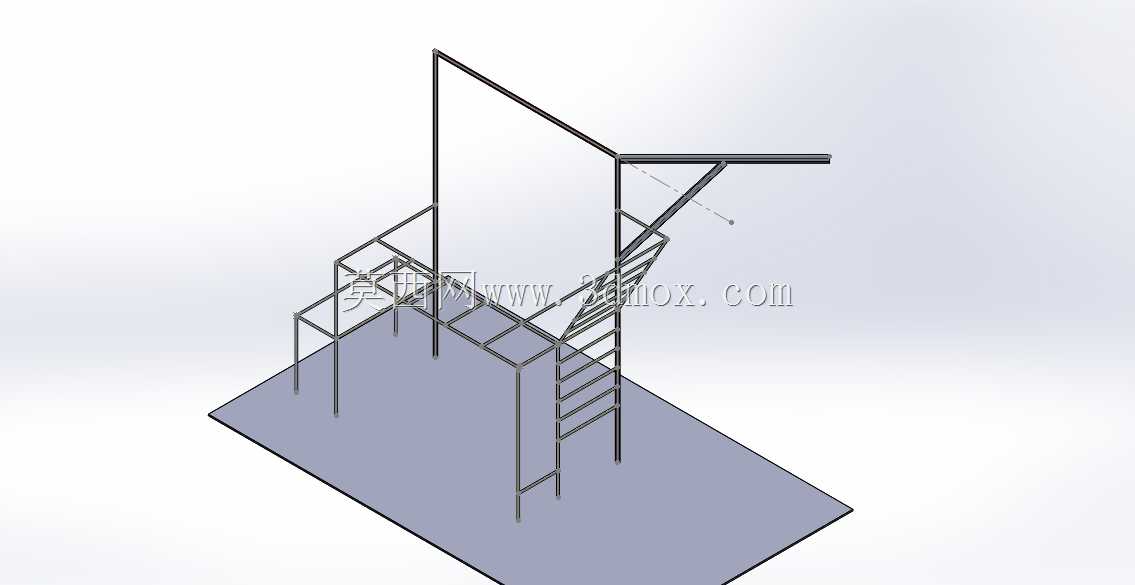

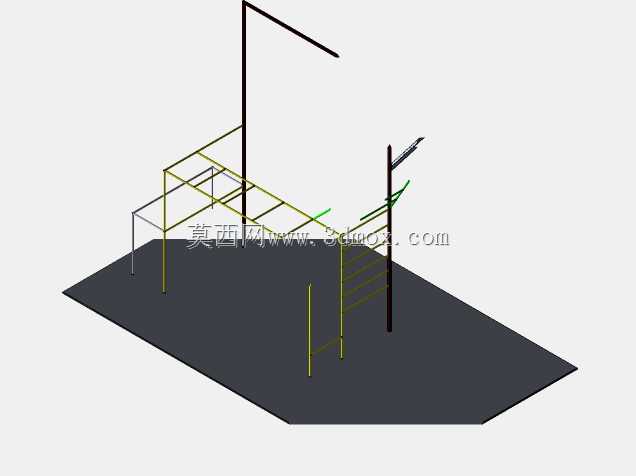

该结构为适配私人住宅屋顶闲置空间设计的组合式健身承载钢架，核心应用场景为家庭自建健身区域，无需占用室内居住空间，可同时满足多部位力量训练需求，适配普通家庭日常健身使用，无需额外购置大型商用健身设备。结构整体采用方管型材焊接成型，底部设置方形落地安装底座，所有支撑立柱底部均预留安装孔位，可通过膨胀螺栓与屋顶现浇混凝土楼板刚性固定，安装边界需避开屋顶防水层搭接位置，底座铺设橡胶减震垫，避免训练过程中产生的震动传导至下层居住空间，同时防止金属底座长期接触屋面造成防水层磨损。结构集成多类训练功能模块：高位横向单杠模块适配引体向上、悬挂举腿等背部、上肢训练动作，单杠高度设置符合常规成年人站立抓握的人体工程学尺寸，杠体表面预留防滑套安装位；斜向爬梯模块可用于核心力量、协调性训练，梯步间距均匀，侧方设置辅助扶手，适配不同训练基础的使用者；水平梯模块可用于肩部肌群、核心稳定训练，横梁间距符合常规训练动作的活动范围；独立支撑梁可挂载沙袋、TRX悬挂训练带等配件，满足拳击、抗阻训练需求。设计过程中优先考虑结构整体刚性，所有型材连接处均采用满焊工艺，关键受力节点增设三角形加强筋，避免大载荷训练时出现结构形变，整体框架外轮廓尺寸适配常规自建房屋顶的可用面积，不会超出屋面女儿墙的安全边界，各功能模块之间预留足够的活动空间，避免不同训练动作之间产生干涉。框架表面采用户外级喷塑处理，可耐受屋顶日晒雨淋的户外环境，降低长期使用后的锈蚀概率，所有金属棱边均做倒圆角处理，防止训练过程中磕碰受伤。结构整体无需复杂的现场拼装，主体框架可在工厂预制完成后运输至现场直接固定安装，降低现场施工的难度与周期，适配普通家庭自行安装的需求，承载能力可满足多个成年人同时进行不同项目训练的载荷要求，日常使用过程中仅需定期检查安装螺栓紧固状态、焊缝是否出现开裂即可，维护成本极低。
