传动用异形齿面链轮结构设计

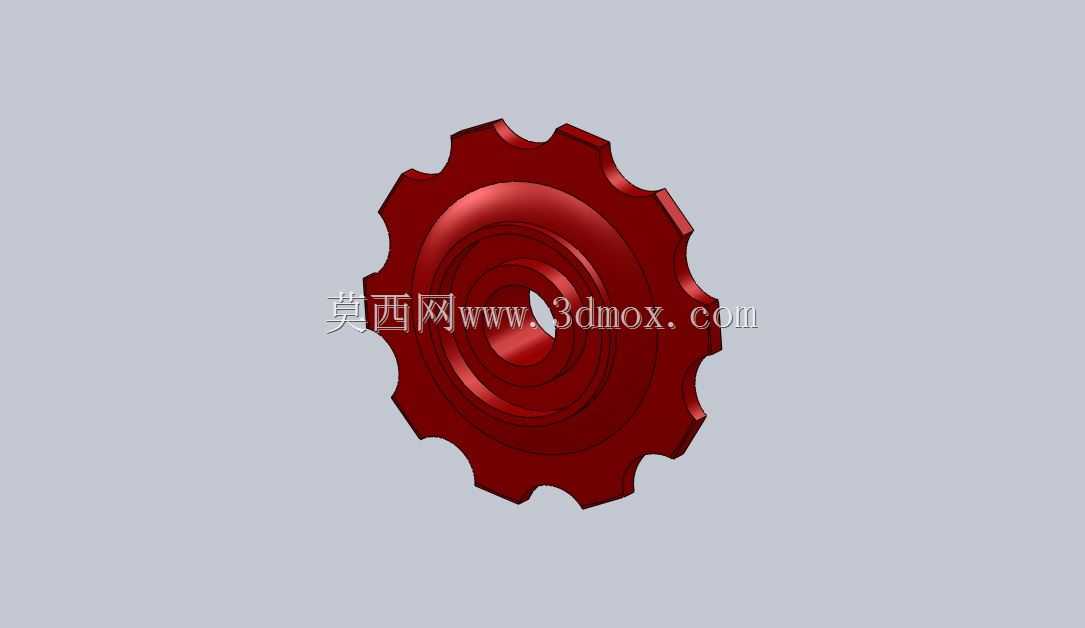

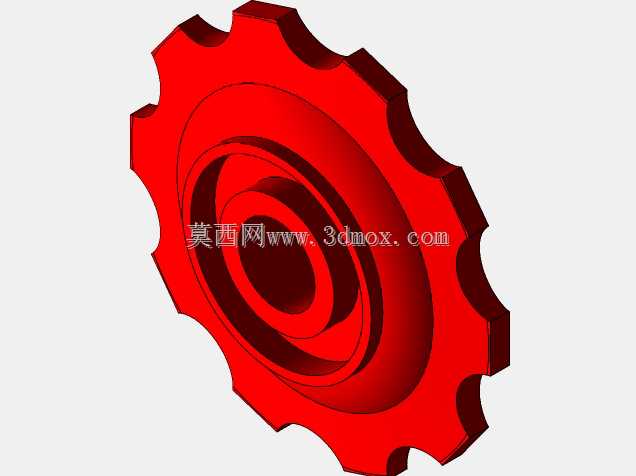

在各类链传动工况场景中，链轮是直接与链条啮合传递动力的核心零件，其齿形精度、结构强度直接决定整套传动系统的运行稳定性与服役寿命。本次设计的链轮针对中低速重载传动场景优化，适配常规短节距滚子链条，可广泛应用于农业机械输送单元、轻工生产线传动段、小型工程机械动力传输模块等场景，相比标准齿形链轮，该结构针对安装空间受限的设备布局做了针对性调整。从结构设计思路来看，该链轮采用整体式辐板结构，中心开设带键槽的安装通孔，可直接与传动轴通过平键实现周向固定，配合轴端挡圈即可完成轴向定位，无需额外设计复杂的连接结构，能有效压缩传动组件的轴向安装尺寸，适配安装边界局促的设备内部布局。齿部轮廓采用修正摆线齿形设计，齿顶做了小圆弧过渡处理，能在啮合过程中减少链条滚子与齿面的冲击应力，避免高速运转时出现跳齿、脱链问题，同时齿根位置做了加厚处理，提升齿根抗弯强度，应对频繁启停的冲击载荷时不易出现断齿失效。链轮的轮体辐板部分做了等厚度减薄设计，在保证整体结构刚度满足扭矩传递要求的前提下，尽可能降低零件自身重量，减少传动轴的转动惯量，降低驱动端的启动负载。中心安装孔的公差配合选用基孔制过渡配合，既能保证装配时的定位精度，也方便后期维护时的拆卸更换，键槽的位置与尺寸按照通用传动轴的标准规格设计，可直接适配市面常规规格的传动输出轴，无需额外定制连接轴件。在实际使用场景中，这类链轮常搭配张紧机构共同使用，齿面的特殊轮廓设计能降低链条运行时的多边形效应，减少传动过程中的速度波动，提升整套传动系统的运行平稳性。齿面的加工精度等级按照通用传动级要求设计，可满足多数常规工业设备的传动精度需求，不需要过高的加工成本就能实现稳定的动力传递。轮体的外缘齿形经过参数化建模验证，每个齿的等分精度控制在合理公差范围内，保证啮合时每个齿的受力均匀，避免局部齿面过载磨损。从安装边界来看，该链轮的最大外径、轮毂厚度、中心孔尺寸都经过适配性校核，安装时不需要对周边的机架、护罩结构做额外改动，可直接替换同规格的标准链轮，降低设备改造的零件适配成本。在日常运维场景中，这种整体式结构的链轮没有多余的拼接缝隙，不容易积存传动过程中带入的粉尘、碎屑，日常清洁维护难度更低，适合在多粉尘的生产车间、户外作业设备等工况下使用，齿面的受力分布经过仿真校核，在额定扭矩负载下，齿面接触应力、齿根弯曲应力都在材料许用应力范围内，能保证长期运行的结构可靠性。
