尤文图斯队徽立体纪念摆件结构设计

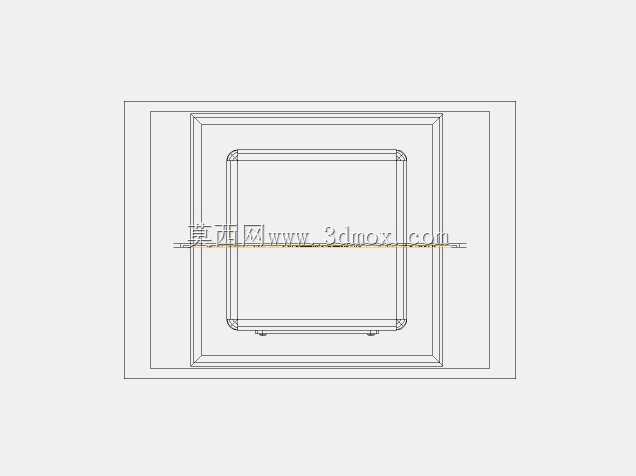

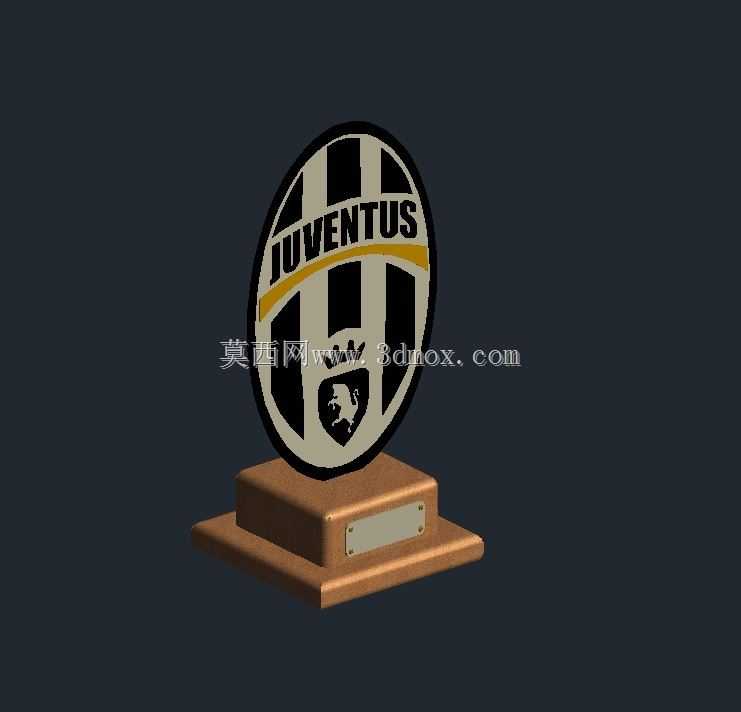

这款立体标识摆件的设计，最初是面向体育周边展示、球迷空间陈设场景开发的，在做结构拆分的时候，首先考虑的是日常摆放的稳定性，没有采用悬浮或者细支撑的结构，底部做了两层阶梯式的方形基座，下层基座尺寸略大于上层，接触桌面的底面做了0.2mm的微凹处理，避免平面加工时的翘曲导致摆放晃动感，基座上层预留了一块长方形的铭牌安装位，槽深1.2mm，刚好可以嵌入蚀刻的金属铭牌，不需要额外粘接固定，靠过盈配合就能卡紧，不会出现长期摆放后胶层老化脱落的问题。标识主体部分还原了尤文图斯队徽的椭圆盾形轮廓，表面的黑白竖条纹理做了0.3mm的微凸处理，和底色部分形成清晰的触感分界，中间的JUVENTUS字样和金色饰带单独做了分件结构，安装时可以对应嵌入盾面的预留槽位，避免整体印刷或者喷涂带来的溢色、边缘模糊问题，盾面下方的公牛剪影图案同样做了下沉0.15mm的凹槽设计，填充深色材质后和周围的盾面形成平整的视觉效果，不会因为凸起部分积灰影响长期展示的观感。在设计安装边界的时候，整体摆件的重心严格控制在基座投影面的中心位置，盾形标识和基座的连接柱做了隐藏式设计，从正面完全看不到连接结构，连接柱和基座的配合采用H7/g6的间隙配合，既方便组装对位，也不会出现松动歪斜的情况。考虑到这类摆件常放置在办公桌、展示柜等场景，整体外轮廓没有做尖锐的棱角，所有边缘都做了R0.5mm的圆角处理，避免日常拿取时划伤手部，同时也减少了加工过程中边角崩缺的概率。建模过程中对所有分件的拔模角度做了统一校验，外表面拔模斜度不小于1.5度，不管是采用3D打印打样还是注塑批量生产，都能顺利脱模，不需要额外做后期的打磨修整。盾形标识的背面做了均匀的网格加强筋，筋厚1mm，间距8mm，既保证了大平面的结构强度，不会因为温度变化出现翘曲变形，也尽可能控制了整体的重量，不会因为摆件过重压坏展示柜的玻璃层板。基座的底部四个角预留了直径5mm、深度1mm的脚垫安装位，可以粘贴硅胶防滑垫，进一步提升摆放时的摩擦力，即使桌面有轻微倾斜也不会出现滑移掉落的情况。
