小型车辆防滚翻防护框架结构设计

在场地竞速小车、越野作业小车以及特种作业小型车辆的结构设计中，防滚翻保护架是核心被动安全部件，其核心作用是在车辆发生侧翻、滚翻事故时，为驾乘舱预留足够的生存空间，避免车身结构溃缩挤压驾乘人员，同时也能在车辆发生碰撞时分散部分冲击载荷，降低车身变形程度。这类防护架的设计不能仅靠经验堆砌钢管，需要结合车辆的整备质量、最高行驶速度、常见作业路况的冲击特性来匹配管材规格与结构布局。

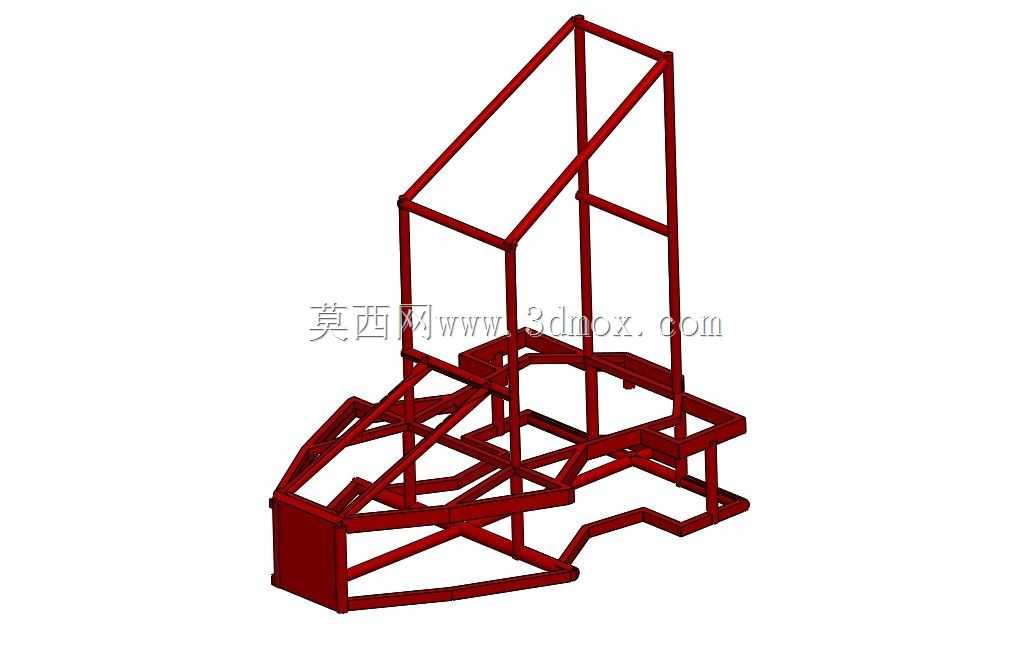

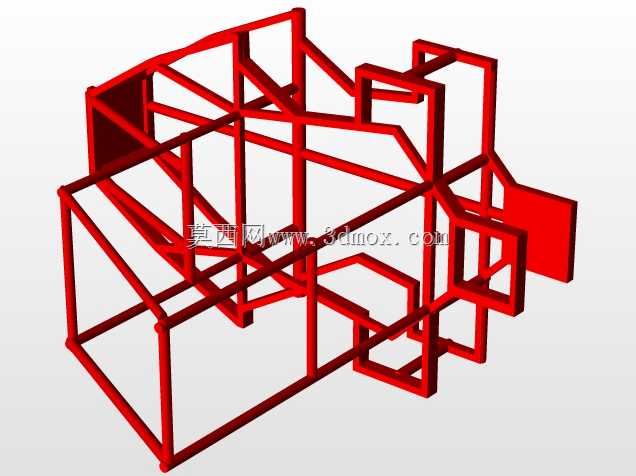

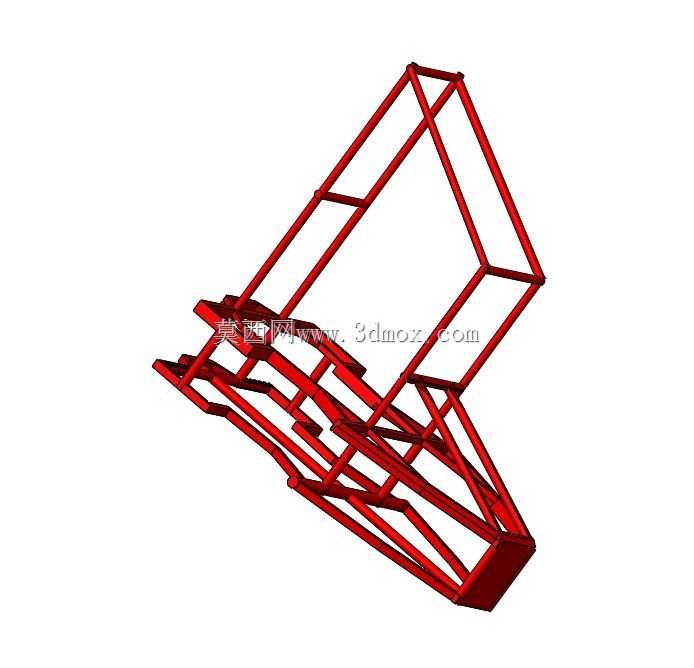

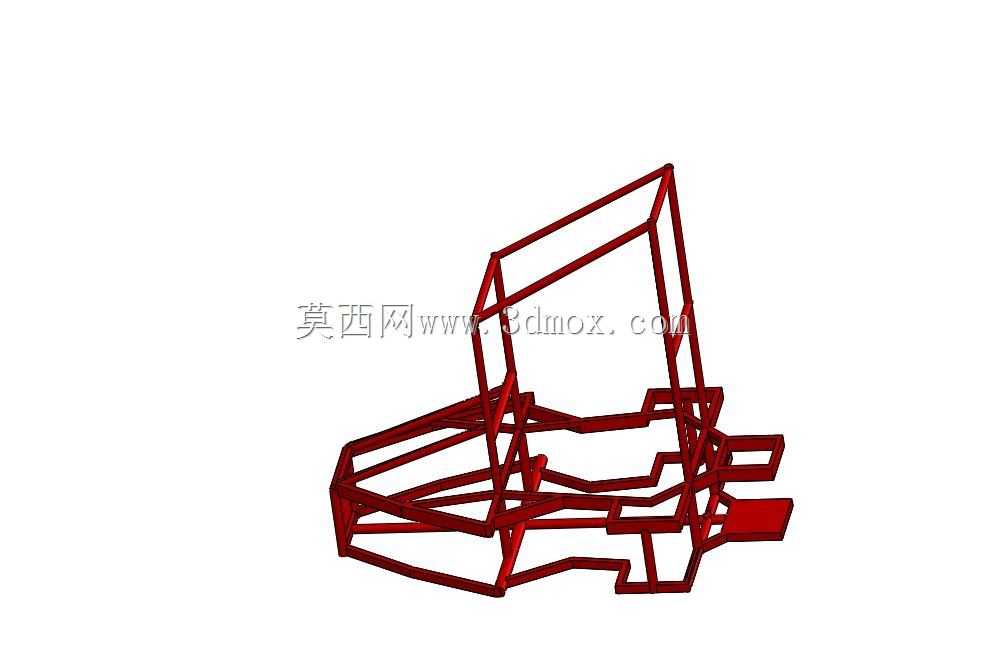

从结构设计逻辑来看，这款防护架采用了空间桁架式布局，主受力环采用大管径管材弯折成型，作为整个防护结构的核心承载单元，直接承担滚翻时的垂向冲击载荷；侧向延伸的斜撑结构与主环形成多个稳定三角形受力单元，能够将侧向撞击、滚翻时的横向载荷快速分散到整个框架，避免局部应力集中导致管材断裂或焊点失效。底部的安装基座做了多点位延伸设计，并非仅在几个固定点与车架连接，而是顺着底盘纵梁的走向布置安装面，每个安装点位都预留了足够的螺栓过孔与贴合面，安装时可以直接与底盘主纵梁、座舱侧边加强梁刚性连接，保证防护架承受的冲击能够直接传递到整车底盘结构，不会出现连接部位先失效的问题。

在实际应用场景中，这类防护架除了核心的防滚翻功能，还可以作为车载附件的安装基础，比如外置灯具、备用轮胎、随车工具固定架都可以直接在框架的管材上设计安装位，不需要额外在车身上打孔固定，避免破坏原有车身的结构强度。设计过程中需要重点控制框架的整体边界尺寸，顶部高度不能超出车辆通行的限界要求，侧向宽度要与车身轮距匹配，避免过宽影响车辆在狭窄场地的通过性，前部延伸结构不能遮挡驾乘人员的前方视野，同时要预留出方向盘、仪表台以及驾乘人员的操作空间，不能出现干涉问题。

管材的连接节点全部采用相贯线切割处理，保证管材之间的贴合缝隙控制在焊接允许范围内，焊接时可以实现全周满焊，相比简单的对接焊结构，节点的抗扭、抗剪强度能提升40%以上，避免滚翻时节点处开焊。框架的下部结构做了向内收的折线设计，既可以给车轮跳动预留足够的行程空间，避免悬架压缩时轮胎与防护架发生剐蹭，也能降低框架下部的重心，减少防护架本身重量对整车重心高度的影响。整个结构没有多余的冗余管材，每一段杆件都对应明确的受力路径，在保证结构强度满足冲击要求的前提下，尽可能控制整体重量，避免过多增加车辆的簧上质量，影响车辆的操控性能。
