汽车悬架用三孔连接支架结构设计

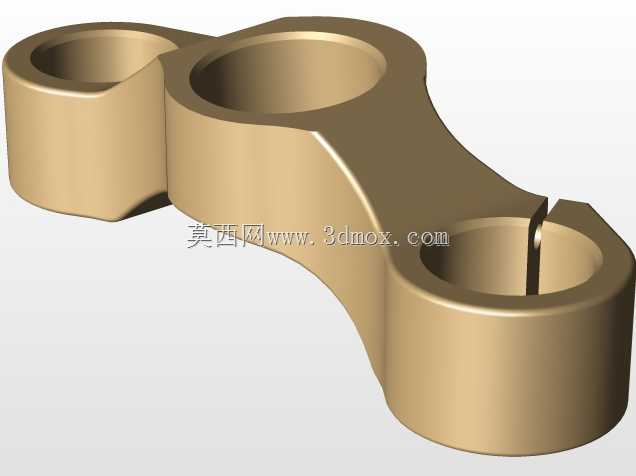

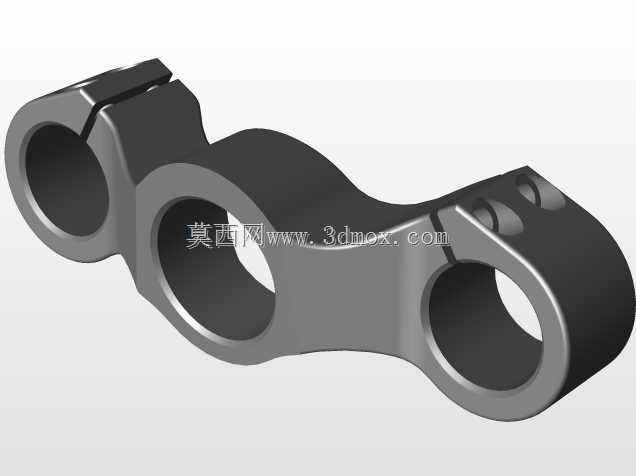

该零件属于底盘悬架系统的铰接连接类构件，主要承担多组连杆部件的铰接定位与载荷传递作用，常见于乘用车辆的多连杆悬架结构中，负责将减震器、控制臂与副车架侧的安装点位进行刚性衔接，在车辆行驶过程中传递纵向、侧向与垂向的复合载荷，同时为各连杆的摆动提供稳定的铰接基准。从结构设计逻辑来看，零件采用一体化锻造成型后机加工的工艺路线，主体设置三个同轴度公差严格控制的铰接通孔，孔端设计有开口锁紧结构，可在穿入铰接销轴后通过螺栓锁紧孔口，消除铰接副的装配间隙，避免行驶过程中出现铰接松旷异响。三个铰接孔的中心距经过严格的运动学校核，匹配悬架跳动过程中各连杆的运动轨迹，避免悬架压缩、拉伸行程中出现运动干涉，同时保证车轮定位参数在悬架全行程内的变动量控制在设计允许范围内。零件的安装边界需要匹配周边副车架的安装平面，主体连接臂的截面采用变厚度设计，在铰接孔周边做局部加厚处理提升局部承压能力，连接臂段在保证结构强度、刚度满足疲劳载荷要求的前提下做了轻量化的结构优化，去除非承载区域的多余材料，降低零件自身重量，减少悬架簧下质量，提升车辆行驶的操控响应性。在实际装配场景中，该支架的三个孔位分别对应连接上控制臂、横向稳定杆连杆与减震器下安装点，孔内需要压装耐磨衬套，衬套与铰接销轴形成转动副，允许连杆在车辆跳动时绕销轴做小角度摆动，同时衬套的橡胶层可以过滤路面传递的细碎振动，提升行驶平顺性。设计过程中需要重点校核三个孔位的位置度公差，以及开口锁紧槽的锁紧力矩对应的孔壁变形量，既要保证锁紧后衬套不会出现轴向窜动，也要避免锁紧力过大导致孔壁变形挤压衬套，造成铰接副转动卡滞。零件的外形轮廓需要避让周边的刹车管路、线束布置空间，在支架的侧面预留有管线卡扣的安装点位，方便整车装配时固定周边管路，避免行驶过程中管线与支架出现摩擦破损。
