乘用车多辐条轻量化铝合金轮辋结构设计

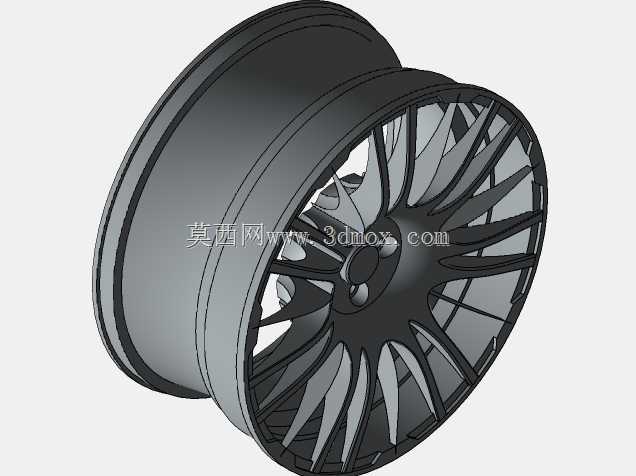

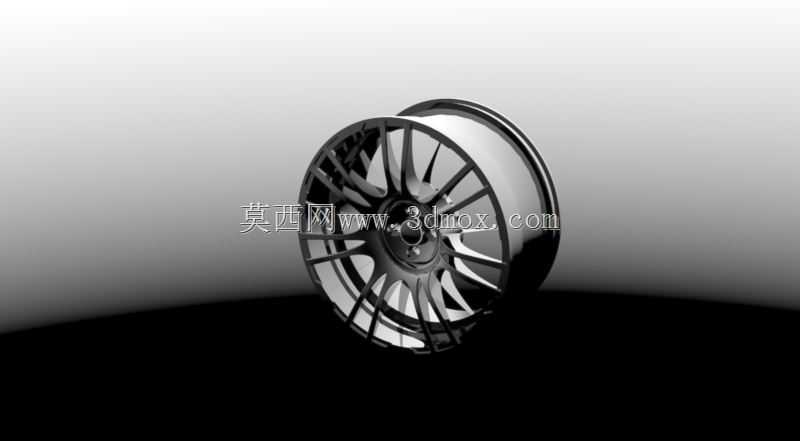

轮辋作为汽车行走系统的核心承载部件，直接关联整车行驶安全性、操控稳定性与NVH表现，日常设计工作中需要兼顾结构强度、重量控制与装配适配性多维度要求。这款轮辋采用多辐条放射式结构布局，辐条采用变截面设计，从轮心安装盘位置向轮缘方向逐步收窄过渡，既保证了螺栓安装区域的结构刚度，避免大扭矩工况下安装面出现应力集中，也能在辐条中段预留足够的形变缓冲空间，吸收路面传递的细碎振动。设计过程中首先明确了安装边界参数，轮心定位孔与对应车型的轮毂轴承轴头采用过渡配合，周边均匀分布的螺栓孔位置严格匹配原车螺栓分布圆直径，确保安装后轮辋的同轴度符合整车装配公差要求，不会出现高速行驶的动平衡偏差问题。轮辋的轮缘部分采用标准深槽结构，适配常规子午线轮胎的安装需求，胎圈座位置的尺寸公差严格控制在行业标准范围内，保证轮胎充气后与轮辋的贴合密封性，避免高速行驶下出现轮胎脱圈、慢漏气等风险。从实际应用场景来看，这款轮辋可适配家用紧凑型乘用车的日常行驶需求，辐条之间的大间隙设计能够为制动系统预留足够的散热空间，长距离连续制动时，行驶气流可以通过辐条间隙快速带走制动盘、制动片产生的热量，避免制动系统出现热衰减，提升连续下坡、频繁制动工况下的行驶安全性。设计阶段针对轮辋的受力特性做了针对性的结构优化，在辐条与轮缘、辐条与安装盘的连接位置做了圆弧过渡处理，避免直角结构带来的应力集中问题，能够承受整车过坎、过减速带时的瞬时冲击载荷，同时通过对非承载区域的壁厚优化，在保证结构强度满足国标冲击、弯曲疲劳、径向疲劳测试要求的前提下，尽可能降低轮辋整体重量，减少簧下质量，提升整车的操控响应速度与燃油经济性。轮辋的偏距参数经过匹配计算，安装后轮胎不会超出翼子板边界，也不会与内侧的悬架摆臂、减震器、制动卡钳产生运动干涉，转向到最大角度时仍能保留足够的安全间隙，满足整车的转向行程需求。
